M7T 32
CLAAS
Targo K 50-70
1004.40T THR/ TW
MASSEY FERGUSSON
90 :
Perkins A4.300
165 :
Perkins A4.203
Perkins A4.212
168/175/178/185/265/365/375/390/398/565
575/590/675/690/3050/3060/3065/3070
81C/50/50B/50D/
PERKINS
A4.203/ A4.212/ A4.236/ A4.248/
A4.300
CATERPILLAR
936/950/966
3304/ 3306
CATERPILLAR
980/
3406
= Motortyp
= Moottorityyppi
= Engine model
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera att
samtliga ingående detaljer enligt punkt A finns. Översiktsbilder, ej detalj-
återgivna.
B. Montering av värmaren
Hålet där värmaren skall monteras kan vara gängat 3/4"R eller ogängat
32 mm då måste den medföljande bussningen inpressas
i hålet innan värmaren monteras.
1.
Tappa ur kylvätskan.
2.

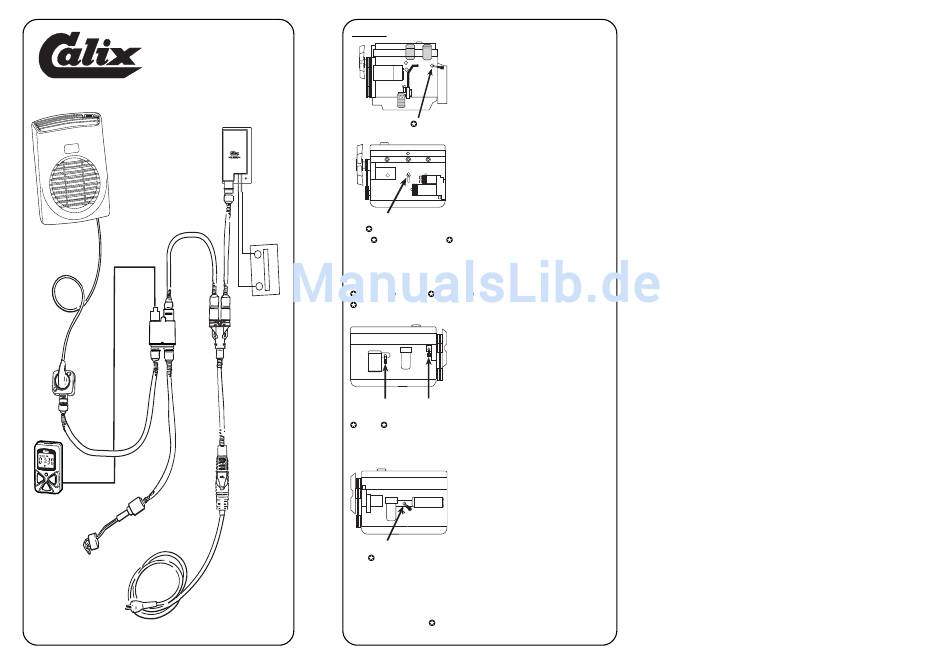

Tag bort den gängade pluggen på motorblocket, se bild.
3.
Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att O-ringen
tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några droppar olja
på O-ringen. Detta underlättar sammankopplingen. Det är mycket viktigt att
kopplingen utföres på detta sätt.
4.
Anbringa något tätningsmedel i hålet och på elementflänsen. Stick in värmaren
i hålet. Placera en dorn i centrum på elementflänsen och driv in värmaren i hålet
(3-4mm) med en hammare. Bruka inte alltför stor kraft, värmaren sitter stadigt
fast ändå. Bild C.
5.
Återmontera vevhusventilationsröret.
6.
Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör motorn
och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
1.
Se separat bifogad monteringsinstruktion.
D. Provkörning
1.
Kontrollera att det finns tillräckligt med kylvätska.
2.
Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom motstånds-
elementen brinner av omedelbart om det hamnar i luft.
3.
Kontrollera tätningar även med varm motor.
4.
Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
03.06.05
