2 Montage und Installation
Dieses Kapitel muss bei der Montage und Installation beachtet werden.
2.1 Montage des Batching Master 110

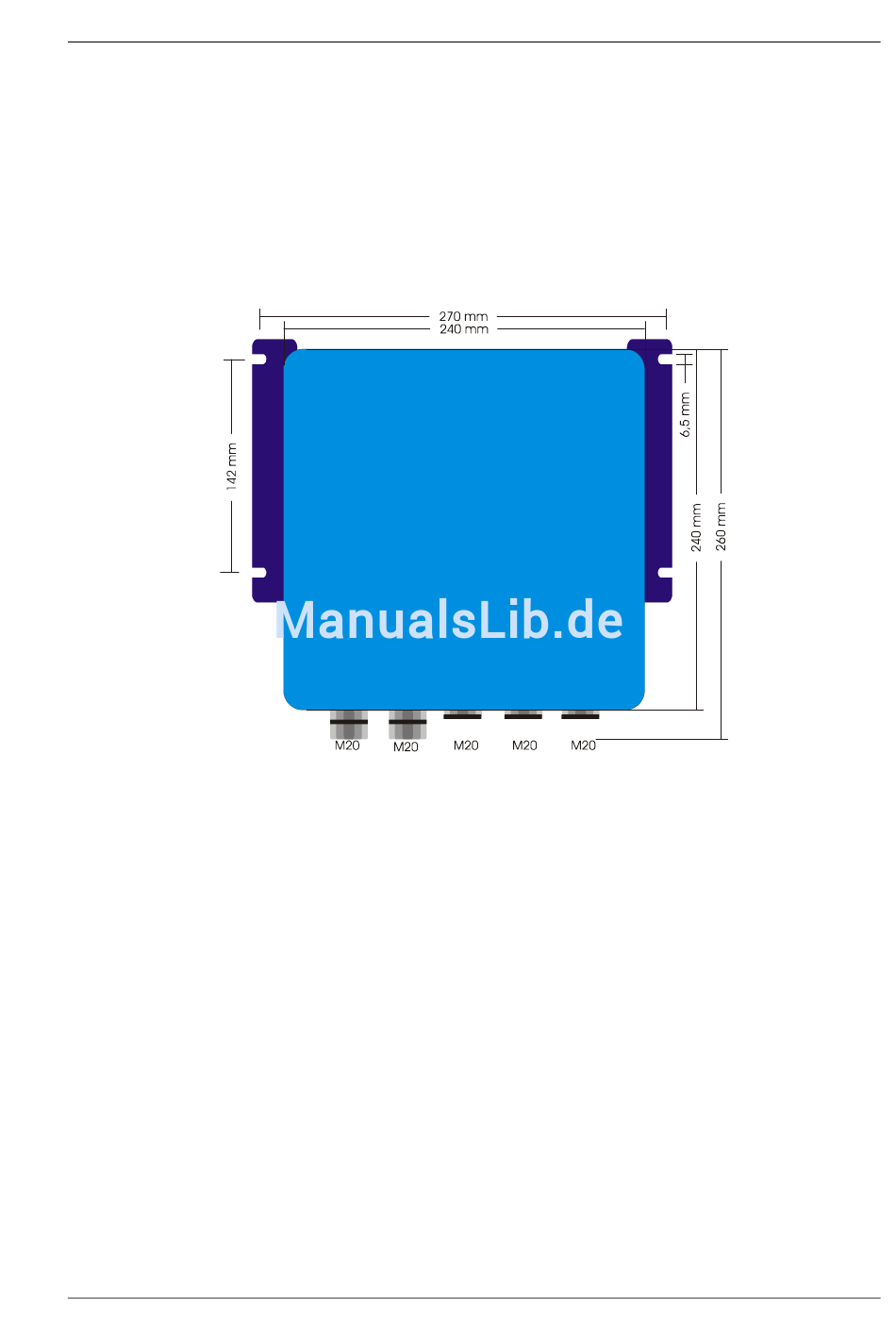

Der Batching Master 110 besitzt die Außenabmessungen von 240 mm x 240 mm.
Auf der Rückseite sind Befestigungslaschen angebracht, die zur Wandmontage die-
nen. Die Kabel werden von unten zugeführt.
Die Tiefe beträgt 150 mm.
2.2 Schutzart IP65
Der Batching Master 110 entspricht der Schutzart IP65. Es müssen folgende Punkte
unbedingt beachtet werden, damit die Schutzart gewährleistet ist:
Die Gehäusedichtungen müssen sauber und unverletzt in der Dichtungsnut
•
eingesetzt sein. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen
oder zu ersetzen.
Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen
•
sein.
Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außen-
•
durchmesser aufweisen.
Kabeleinführungen sind fest anzuziehen.
•
Nicht benutzte Kabeleinführungen sind durch Blindstopfen zu ersetzen.
•
Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt wer-
•
den.
