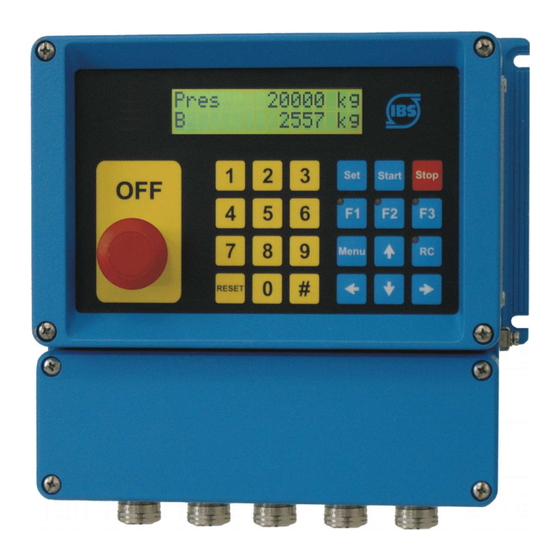

- Seite 1 Dosier- und Verladesteuerung Batching Master 110 Montageanleitung Revision 13 IBS BatchControl GmbH Im Sträßchen 2–4 Tel.: +49 2441 9199 801 53925 Kall Fax.: +49 2441 9199 871 Germany Internet: www.ibs-batchcontrol.com IG_BM110-130_DE 17.01.2017...
-
Seite 2: Sicherheitshinweise
Fortschritt anzupassen. Reparaturen, Gefahrstoffe Geräte dürfen nur durch die IBS BatchControl GmbH repariert werden, da sonst die Eigensicherheit gefährdet ist. Geräten, die zur Reparatur an die IBS BatchControl GmbH versandt werden, ist in jedem Fall eine Notiz mit Fehlerbeschreibung beizulegen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Systembeschreibung.....................4 1.1 Kennzeichnung......................4 1.2 Einsatzbereiche......................4 1.3 Blockschaltbild......................5 Montage und Installation....................6 2.1 Montage des Batching Master 110................6 2.2 Schutzart IP65......................6 2.3 Temperaturbereich......................7 2.4 Kabelverschraubung und PE..................7 2.5 Klemmenbelegung......................8 2.5.1 Spannungsversorgung...................8 2.5.2 Impulseingänge......................8 2.5.3 Analogeingänge......................8 2.5.4 Analogausgang.......................9 2.5.5 Digitaleingänge.......................9 2.5.6 Digitalausgänge....................10 2.5.7 Aus-Schalter aktiv....................10... -
Seite 4: Systembeschreibung
Systembeschreibung 1 Systembeschreibung Der mikroprozessorgesteuerte Batching Master 110 ist eine komfortable Dosier- und Verladesteuerung und dient der Erfassung von Durchflussmengen bei Dosier- und Abfüllvorgängen. 1.1 Kennzeichnung Es werden folgende Typen ausgeliefert: Batching Master 110 Analogeingänge 1–3 nicht galvanisch getrennt Batching Master 110 – SB Analogeingänge 1–3 nicht galvanisch getrennt,... -
Seite 5: Blockschaltbild
Systembeschreibung 1.3 Blockschaltbild Batching Master x10 4-20 mA Ausgang zum Dosierventil Impuls- 4-20 Eingang 1 Impuls- Digital- Eingang 2 Ausgang 1 Digital- Analogeingang 1 Ausgang 2 4-20 mA Digital- Analogeingang 2 Ausgang 3 4-20 mA Digital- Analogeingang 3 Ausgang 4 4-20 mA Digital- Ausgang 5... -
Seite 6: Montage Und Installation
Dieses Kapitel muss bei der Montage und Installation beachtet werden. 2.1 Montage des Batching Master 110 Der Batching Master 110 besitzt die Außenabmessungen von 240 mm x 240 mm. Auf der Rückseite sind Befestigungslaschen angebracht, die zur Wandmontage die- nen. Die Kabel werden von unten zugeführt. -
Seite 7: Temperaturbereich
Montage und Installation 2.3 Temperaturbereich Der Batching Master 110 darf im Bereich von –20 °C bis +60 °C betrieben werden. 2.4 Kabelverschraubung und PE Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm ist in der EMV- Verschraubung aufzulegen. Den PE müssen Sie seitlich am Gehäuse an der PE- Klemme auflegen. -
Seite 8: Klemmenbelegung
Montage und Installation 2.5 Klemmenbelegung Die technischen Daten sind auf jeden Fall einzuhalten. 2.5.1 Spannungsversorgung Die Spannungsversorgung versorgt die gesamte Elektronik, den Analogausgang und die Digitalein- und -ausgänge. Es wird keine weitere Versorgung benötigt. Klemme 1 (+) Klemme 2 (-) Spannung U DC 18–30 V Stromstärke I... -
Seite 9: Analogausgang
Spannung U U ein Stromstärke I 25 mA Bei Betätigung des OFF-Schalters (Batching Master 110) bzw. des externen OFF (Klemme 17/18) wird der Stromausgang abgeschaltet. 2.5.5 Digitaleingänge Der Batching Master besitzt fünf Digitaleingänge. Mittels der Software können Sie den Digitaleingängen die unterschiedlichsten Funktionen zuordnen. -
Seite 10: Digitalausgänge
Montage und Installation 2.5.6 Digitalausgänge Der Batching Master besitzt fünf Digitalausgänge. Mittels der Software können Sie den Digitalausgängen die unterschiedlichsten Funktionen zuordnen. Die Digitalaus- gänge 1 bis 3 werden bei Betätigung des OFF-Schalters abgeschaltet. Der Kontakt öffnet. Die Digitalausgänge sind galvanisch getrennt und passiv. Beachten Sie bitte die Po- tentialrichtung der Ausgänge. -
Seite 11: Digitalausgang Zur Signalisierung „Off-Schalter Betätigt" (Nur Batching Master 110)
Montage und Installation 2.6 Digitalausgang zur Signalisierung „OFF-Schalter betätigt“ (nur Batching Master 110) Ein Öffner-Kontakt (nach EN 60947-5-1) des OFF-Schalters ist direkt auf Klemmen verdrahtet. Die Betätigung des OFF-Schalters kann so an eine übergeordnete Verrie- gelung signalisiert werden. Aus-Schalter passiv: Klemme 45 Klemme 46 Zum Anschluss eines Stromkreises mit folgenden Höchstwerten:... -
Seite 12: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente 3 Bedien- und Anzeigeelemente 3.1 Display Das LC-Display ist zweizeilig mit je 16 Zeichen. Die Zeichenhöhe beträgt ca. 10 mm. In der Version –SB ist eine Hintergrundbeleuchtung vorhanden. Die obere Zeile zeigt die Vorwahl an. Die untere LCD zeigt die aktuell dosierte Men- ge. -
Seite 13: Bedienung
Bedienung 4 Bedienung Die obere Zeile des Displays zeigt die eingestellte Vorwahlmenge. Im Programmier- betrieb wird die gerade auszuführende Funktion angezeigt. Die untere Zeile zeigt die dosierte Menge an. Im Programmierbetrieb wird der Wert der Funktion oder Einstellung angegeben. Mit der Taste [#] können Sie die untere Anzeige auf Durchflussanzeige schalten. Durch erneutes Betätigen schalten Sie auf Totalisator um. -
Seite 14: Programmierung
Bedienung Die eingestellte Vorwahlmenge müssen Sie mit [Set] bestätigen. Die letzte dosierte Menge wird auf 0 gesetzt. Jetzt ist der Batching Master bereit zum Start der Dosierung. Betätigen Sie [Start] und die Dosierung beginnt. Die digitalen Abschaltstufen schal- ten, der Stromausgang fährt auf 20 mA auf. Die aktive Dosierung wird auf dem Dis- play angezeigt (unten links steht DOS). -
Seite 15: Klemmenbelegung
Klemmenbelegung 5 Klemmenbelegung Klemme Funktion Bemerkung Seite Speisespannung + Speisespannung - Speisespannung 2 nicht benutzt Speisespannung 2 nicht benutzt Impulseingang 1 + Impulseingang 1 - Impulseingang 2 + Impulseingang 2 - Stromeingang 1 + Stromeingang 1 - Stromeingang 2 + Stromeingang 2 - Stromeingang 3 + Stromeingang 3 -... - Seite 16 Digitalausgang 5 + Digitalausgang 5 - Schnittstelle RS485 1 B Schnittstelle RS485 1 GND Schnittstelle RS485 1 A Schnittstelle RS485 2 B Schnittstelle RS485 2 GND Schnittstelle RS485 2 B OFF passiv Nur Batching Master 110 OFF passiv Nur Batching Master 110...
