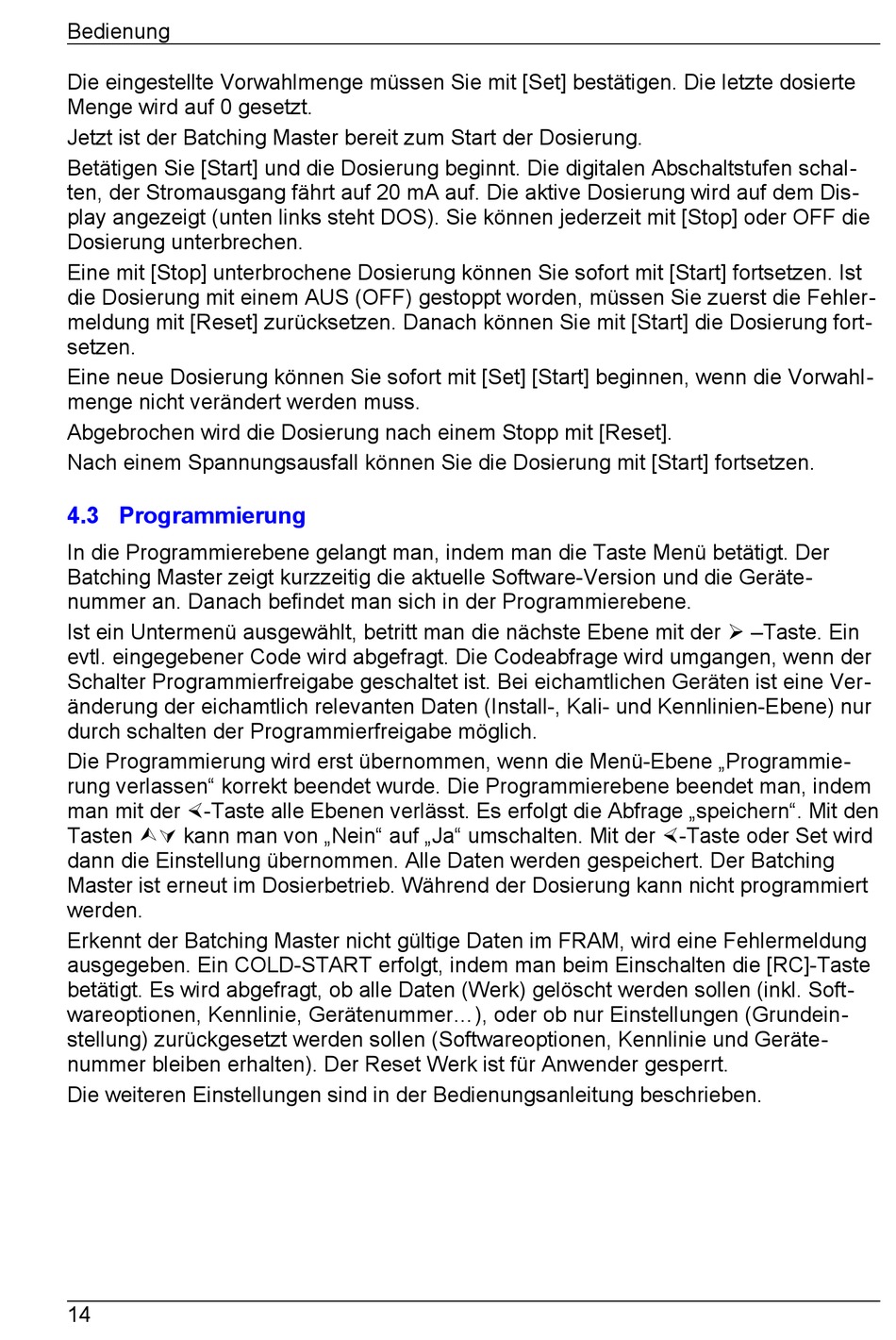

Bedienung
Die eingestellte Vorwahlmenge müssen Sie mit [Set] bestätigen. Die letzte dosierte
Menge wird auf 0 gesetzt.
Jetzt ist der Batching Master bereit zum Start der Dosierung.
Betätigen Sie [Start] und die Dosierung beginnt. Die digitalen Abschaltstufen schal-
ten, der Stromausgang fährt auf 20 mA auf. Die aktive Dosierung wird auf dem Dis-
play angezeigt (unten links steht DOS). Sie können jederzeit mit [Stop] oder OFF die
Dosierung unterbrechen.
Eine mit [Stop] unterbrochene Dosierung können Sie sofort mit [Start] fortsetzen. Ist
die Dosierung mit einem AUS (OFF) gestoppt worden, müssen Sie zuerst die Fehler-
meldung mit [Reset] zurücksetzen. Danach können Sie mit [Start] die Dosierung fort-
setzen.
Eine neue Dosierung können Sie sofort mit [Set] [Start] beginnen, wenn die Vorwahl-
menge nicht verändert werden muss.
Abgebrochen wird die Dosierung nach einem Stopp mit [Reset].
Nach einem Spannungsausfall können Sie die Dosierung mit [Start] fortsetzen.
4.3 Programmierung
In die Programmierebene gelangt man, indem man die Taste Menü betätigt. Der
Batching Master zeigt kurzzeitig die aktuelle Software-Version und die Geräte-
nummer an. Danach befindet man sich in der Programmierebene.
Ist ein Untermenü ausgewählt, betritt man die nächste Ebene mit der –Taste. Ein
evtl. eingegebener Code wird abgefragt. Die Codeabfrage wird umgangen, wenn der
Schalter Programmierfreigabe geschaltet ist. Bei eichamtlichen Geräten ist eine Ver-
änderung der eichamtlich relevanten Daten (Install-, Kali- und Kennlinien-Ebene) nur
durch schalten der Programmierfreigabe möglich.
Die Programmierung wird erst übernommen, wenn die Menü-Ebene „Programmie-
rung verlassen" korrekt beendet wurde. Die Programmierebene beendet man, indem
man mit der -Taste alle Ebenen verlässt. Es erfolgt die Abfrage „speichern". Mit den
Tasten kann man von „Nein" auf „Ja" umschalten. Mit der -Taste oder Set wird
dann die Einstellung übernommen. Alle Daten werden gespeichert. Der Batching
Master ist erneut im Dosierbetrieb. Während der Dosierung kann nicht programmiert
werden.
Erkennt der Batching Master nicht gültige Daten im FRAM, wird eine Fehlermeldung
ausgegeben. Ein COLD-START erfolgt, indem man beim Einschalten die [RC]-Taste
betätigt. Es wird abgefragt, ob alle Daten (Werk) gelöscht werden sollen (inkl. Soft-
wareoptionen, Kennlinie, Gerätenummer...), oder ob nur Einstellungen (Grundein-
stellung) zurückgesetzt werden sollen (Softwareoptionen, Kennlinie und Geräte-
nummer bleiben erhalten). Der Reset Werk ist für Anwender gesperrt.
Die weiteren Einstellungen sind in der Bedienungsanleitung beschrieben.
14
