- Seite 1 Eigensichere Dosier- und Verladesteuerung Batching Master 110i Montageanleitung BVS 04 ATEX E 172 Revision 12.3 IBS BatchControl GmbH Im Sträßchen 2–4 Tel.: ++49 2441 9199 801 53925 Kall Fax.: ++49 2441 9199 871 Germany Internet: www.ibs-batchcontrol.com IG_BM110i_ATEX_123_DE 13.06.2016...
-
Seite 2: Sicherheitshinweise
Fortschritt anzupassen. Reparaturen, Gefahrenstoffe Geräte dürfen nur durch die IBS BatchControl GmbH repariert werden, da sonst die Eigensicherheit gefährdet ist. Geräten, die zur Reparatur an die IBS BatchControl GmbH versandt werden, ist in jedem Fall eine Notiz mit Fehlerbeschreibung beizulegen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Systembeschreibung.....................4 1.1 Kennzeichnung......................4 1.2 Einsatzbereiche......................5 1.3 Blockschaltbild......................6 Montage und Installation....................7 2.1 Montage des Batching Master 110i................7 2.2 Schutzart IP65......................7 2.3 Temperaturbereich......................8 2.4 Kabelverschraubung und PE..................8 2.5 Klemmenbelegung......................9 2.5.1 Spannungsversorgung 1..................9 2.5.2 Spannungsversorgung 2..................10 2.5.3 Impulseingänge....................11 2.5.4 Analogeingänge....................12 2.5.5 Analogausgang.....................13 2.5.6 Digitaleingänge.....................14... -
Seite 4: Systembeschreibung
Systembeschreibung 1 Systembeschreibung Der Batching Master 110i ist eine eigensichere Dosier- und Verladesteuerung. Alle wichtigen Informationen für eine sichere Dosierung stehen im explosionsgefährdeten Bereich zur Verfügung. 1.1 Kennzeichnung Es werden folgende Typen ausgeliefert: Batching Master 110i Batching Master 110i – SB Display mit Hintergrundbeleuchtung Batching Master 110i –... -
Seite 5: Einsatzbereiche
Der Batching Master kann über eine serielle Schnittstelle (MODBUS) konfiguriert und gesteuert werden. Als Trennkarte steht eine IPC 300i zur Verfügung. Die verschiedenen Programmierebenen können durch einen Zahlencode gesperrt werden. Der Batching Master 110i wird in einem Feldgehäuse (IP65) mit den Außenabmes- sungen 240 mm x 240 mm geliefert. -
Seite 6: Blockschaltbild
Systembeschreibung 1.3 Blockschaltbild... -
Seite 7: Montage Und Installation
Dieses Kapitel muss bei der Montage und Installation beachtet werden. 2.1 Montage des Batching Master 110i Der Batching Master 110i besitzt die Außenabmessungen von 240 mm x 240 mm. Auf der Rückseite sind Befestigungslaschen angebracht, die zur Wandmontage dienen. Die Kabel werden von unten zugeführt. -
Seite 8: Temperaturbereich
Montage und Installation 2.3 Temperaturbereich Der Batching Master 110i darf im Bereich von –20 °C bis +60 °C betrieben werden. 2.4 Kabelverschraubung und PE Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm ist in der EMV- Verschraubung aufzulegen. Den PE müssen Sie seitlich am Gehäuse an der PE- Klemme auflegen. -
Seite 9: Klemmenbelegung
Montage und Installation 2.5 Klemmenbelegung Die technischen Daten in der Konformitätsbescheinigung sind auf jeden Fall einzu- halten. Ein Batching Master i darf nur an eigensicheren Stromkreisen mit den bescheinigten Höchstwerten betrieben werden. 2.5.1 Spannungsversorgung 1 Die Spannungsversorgung versorgt die gesamte Elektronik, den Analogausgang und die Digitalein- und -ausgänge. -
Seite 10: Spannungsversorgung 2
Montage und Installation 2.5.2 Spannungsversorgung 2 Diese Versorgung wird nur für die Hintergrundbeleuchtung (-SB) oder Low-Power- Version (-LP) benötigt. Klemme 3 (+) Klemme 4 (-) Sie dürfen eine eigensichere Spannungsversorgung mit folgenden Höchstwerten anschließen: Version -SB Achtung: Version -LP Spannung U DC 28,5 V DC 28,5 V Stromstärke I... -
Seite 11: Impulseingänge
Montage und Installation 2.5.3 Impulseingänge Der Batching Master hat 2 Impulseingänge zum Anschluss von passiven Impulsaus- gängen von Durchfluss-Sensoren oder Trennkarten. Der zweite Impulseingang wird bei eichamtlichen Geräten zur Auswertung benötigt. Es können NAMUR-Kontakte oder passive galvanisch getrennte Kontakte (Optokoppler, Relaiskontakte) an- geschlossen werden. -
Seite 12: Analogeingänge
Montage und Installation 2.5.4 Analogeingänge Der Batching Master besitzt drei Analogeingänge (4-20 mA). Die Analogeingänge sind potentialbehaftet, d. h. der Minus liegt gleichzeitig auf Ge- rätemasse. Die anzuschließenden Geräte müssen eine Bürde von ca. 100Ω treiben können. Stromeingang 1: Klemme 9 (+) Klemme 10 (-) Stromeingang 2: Klemme 11 (+) Klemme 12 (-) Stromeingang 3: Klemme 13 (+) Klemme 14 (-) Sie dürfen jeweils einen eigensicheren Stromkreis mit... -
Seite 13: Analogausgang
Montage und Installation 2.5.5 Analogausgang Der Batching Master besitzt einen Analogausgang (4-20 mA) zur Ansteuerung eines Ventils. Der Analogausgang ist potentialbehaftet. Der Minus liegt auf Gerätemasse. Die maxi- mal anzuschließende Bürde ist von der verwendeten eigensicheren Versorgung des Batching Master abhängig. Mit einem PSC 300i kann eine Bürde bis 550Ω getrieben werden. -
Seite 14: Digitaleingänge
Montage und Installation 2.5.6 Digitaleingänge Der Batching Master besitzt fünf Digitaleingänge. Den Digitaleingängen können Sie verschiedene Funktionen zuordnen. Die Digitaleingänge sind aktiv (ca. 100 µA/5V). Es können passive Schalter oder Op- tokoppler angeschlossen werden. Digitaleingang 1: Klemme 19 (+) Klemme 20 (GND) Digitaleingang 2: Klemme 21 (+) Klemme 22 (GND) Digitaleingang 3: Klemme 23 (+) Klemme 24 (GND) Digitaleingang 4: Klemme 25 (+) Klemme 26 (GND) -
Seite 15: Digitalausgänge
Montage und Installation 2.5.7 Digitalausgänge Der Batching Master besitzt fünf Digitalausgänge. Sie können den Digitalausgängen verschiedene Funktionen zuordnen. Die Steuerausgänge 1 bis 3 werden bei Betäti- gung des OFF-Schalters abgeschaltet. Der Kontakt öffnet. Die Digitalausgänge sind galvanisch getrennt und passiv. Beachten Sie bitte die Po- tentialrichtung der Ausgänge. -
Seite 16: Digitaleingang Zum Anschluss Eines Externen Aus-Schalters
Montage und Installation 2.5.8 Digitaleingang zum Anschluss eines externen Aus-Schalters An diese Klemmen kann ein externer passiver Aus-Schalter angeschlossen werden. Wird kein externer Aus-Schalter angeschlossen, müssen diese Klemmen gebrückt werden. Bei der Betätigung des Aus-Schalters werden die Digitalausgänge 1 bis 3 und der Stromausgang hardwaremäßig abgeschaltet. -
Seite 17: Digitalausgang Zur Signalisierung „Off-Schalter Betätigt" (Nur Batching Master 110 I)
Zum Anschluss eines eigensicheren Stromkreises mit folgenden Höchstwerten: Spannung Ui DC 36 V Stromstärke Ii 100 mA Leistung Pi wirksame innere Induktivität Li vernachlässigbar wirksame innere Kapazität Ci vernachlässigbar Batching Master Versorgung z. B. Dieser Ausgang ist nur beim Batching Master 110i vorhanden. -
Seite 18: Schnittstelle Tty
Montage und Installation 2.5.10 Schnittstelle TTY An die eigensichere serielle Schnittstelle kann ein übergeordnetes System mit Hilfe einer IPC 3x0i angeschlossen werden. Schnittstelle TTY 1: Klemme 39 (RxD) Klemme 40 (GND) Klemme 41 (TxD) Schnittstelle TTY 2: Klemme 42 (RxD) Klemme 43 (GND) Klemme 44 (TxD) Es können folgende Werte je Kreis auftreten: Spannung U DC 6 V... -
Seite 19: Bedien- Und Anzeigeelemente

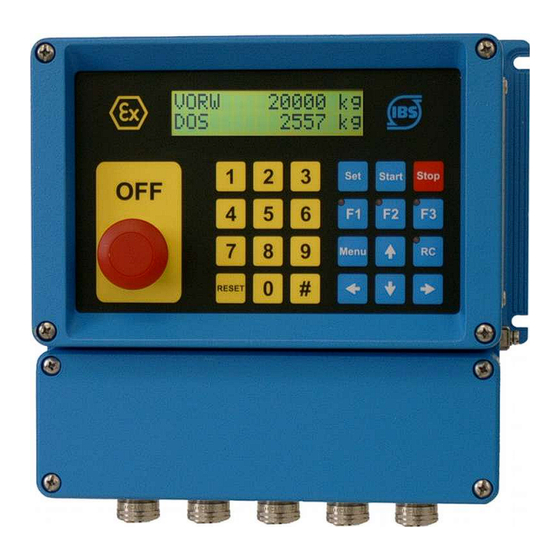

Bedien- und Anzeigeelemente 3 Bedien- und Anzeigeelemente 3.1 Display Das LC-Display ist zweizeilig mit je 16 Zeichen. Die Zeichenhöhe beträgt ca. 10 mm. In der Version – SB ist eine Hintergrundbeleuchtung vorhanden. Die obere Zeile zeigt die Vorwahl an. Die untere LCD zeigt die aktuell dosierte Men- ge. -
Seite 20: Bedienung
Bedienung 4 Bedienung Die obere Zeile des Displays zeigt die eingestellte Vorwahlmenge. Im Programmier- betrieb wird die gerade auszuführende Funktion angezeigt. Die untere Zeile zeigt die dosierte Menge an. Im Programmierbetrieb wird der Wert der Funktion oder Einstellung angegeben. Mit der Taste [#] können Sie die untere Anzeige auf Durchflussanzeige schalten. Durch erneutes Betätigen schalten Sie auf Totalisator um. -
Seite 21: Fehlermeldungen
Bedienung Danach geben Sie die Vorwahlmenge mit den numerischen Tasten [1…9] ein. Eine vorhandene Dezimalstelle wird fest eingeblendet. Die eingestellte Vorwahlmenge müssen Sie mit [Set] bestätigen. Die letzte dosierte Menge wird auf 0 gesetzt. Jetzt ist der Batching Master bereit zum Start der Dosierung. Betätigen Sie [Start] und die Dosierung beginnt. - Seite 22 Bedienung Anzeige unten Anzeige oben Fehler- Fehlerart ERR Messb. mA3 eingestellte Messbereichüberschreitung abw. mit der dosierten Menge Vorwahlmenge Analogeingang 3 ERR MIN. FLOW eingestellte 1024 Minimal erlaubter Durchfluss abw. mit der dosierten Menge Vorwahlmenge unterschritten ERR Sensor eingestellte 2048 externe Fehlermeldung abw.
-
Seite 23: Programmierung
Bedienung 4.4 Programmierung In die Programmierebene gelangt man, indem man die Taste Menü betätigt. Der Batching Master zeigt kurzzeitig die aktuelle Software-Version und die Geräte- nummer an. Danach befindet man sich in der Programmierebene. Ist ein Untermenü ausgewählt, betritt man die nächste Ebene mit der –Taste. Ein evtl. -
Seite 24: Klemmenbelegung
Klemmenbelegung 5 Klemmenbelegung Klemme Funktion Bemerkung Seite Speisespannung + Speisespannung - Speisespannung + Nur für LP- oder SB- Version Speisespannung - Nur für LP- oder SB- Version Impulseingang 1 + Impulseingang 1 - Impulseingang 2 + Impulseingang 2 - Stromeingang 1 + Stromeingang 1 - Stromeingang 2 + Stromeingang 2 -... - Seite 25 Klemmenbelegung Klemme Funktion Bemerkung Seite Digitalausgang 4 + Digitalausgang 4 - Digitalausgang 5 + Digitalausgang 5 - Schnittstelle TTY1 RxD Schnittstelle TTY1 GND Schnittstelle TTY1 TxD Schnittstelle TTY2 RxD Schnittstelle TTY2 GND Schnittstelle TTY2 TxD OFF passiv Digitalausg., nur Batching Master 110 i OFF passiv Digitalausg., nur Batching Master 110 i...
