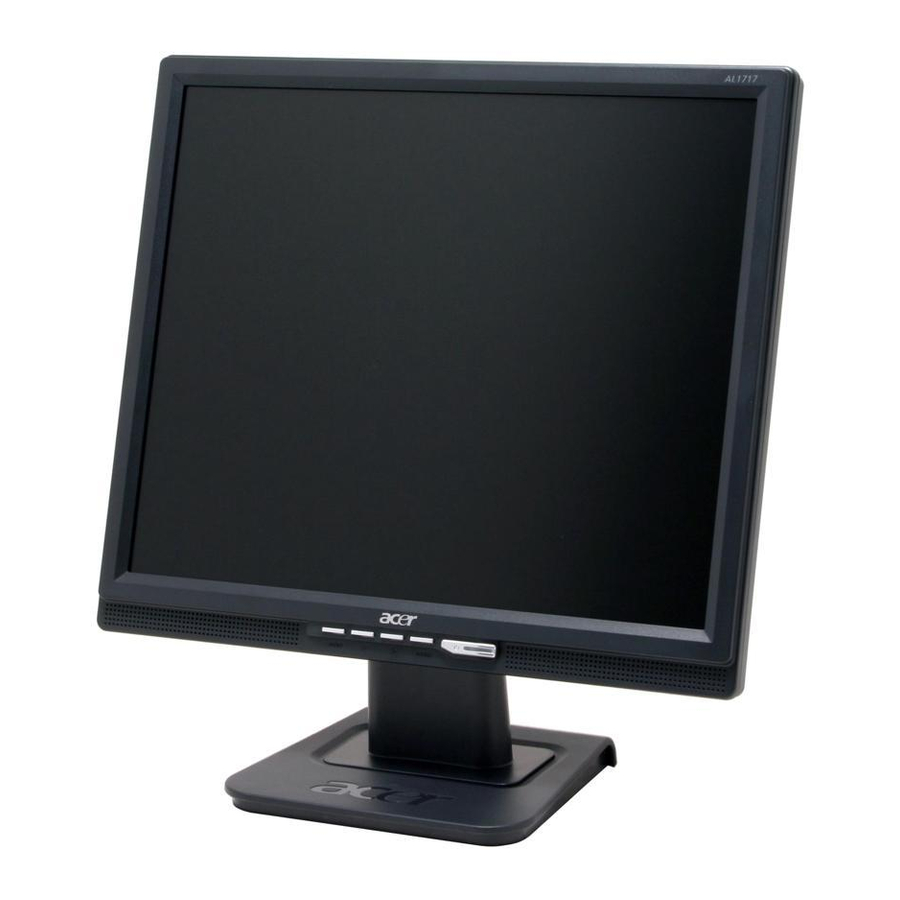

Acer al1717 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für al1717:
- Benutzerhandbuch (16 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Inhaltsverzeichnis
..................................................................... 1
..................................................................... 1
..................................................................... 1
..................................................................... 1
..................................................................... 1
..................................................................... 2
..................................................................... 2
..................................................................... 2
..................................................................... 3
..................................................................... 4
..................................................................... 6
..................................................................... 7
..................................................................... 7
..................................................................... 7
..................................................................... 7
..................................................................... 8
..................................................................... 9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Acer al1717
Inhaltszusammenfassung für Acer al1717
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise …………………………………………………………… 1 Elektrische Sicherheit …………………………………………………………… 1 Installationssicherheit …………………………………………………………… 1 Reinigungssicherheit …………………………………………………………… 1 SPEZIELLE HINWEISE ÜBER …………………………………………………………… 1 LCD-MONITORE …………………………………………………………… 2 Komponenten und Zubehör Verwendung …………………………………………………………… 2 Installationsanleitung …………………………………………………………… 2 Monitorsteuerelemente …………………………………………………………… 3 Bedienung …………………………………………………………… 4 Anzeigeeinstellungen …………………………………………………………… 6 Anhang ……………………………………………………………... -
Seite 2: Sicherheitshinweise
Sicherheitshi Hinweis: Um Ihre Sicherheit sicherzustellen und die Lebensdauer des Gerätes zu verlängern, lesen Sie bitte die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie anfangen das Produkt nweise zu verwenden. Elektrische Sicherheit Berühren Sie nicht das Innere des Monitors. Nur autorisierte und qualifizierte Techniker dürfen das Gehäuse des LCD-Monitors öffnen. -
Seite 3: Komponenten Und Zubehör
Componenten en Toebehoren D-Sub LCD-Monitor DVI Signalkabel Schnellstartanleitung Signalkabel (mit Lautsprechern) (Optional) Netzkabel Audiokabel Benutzerhandbuch (CD-ROM) Verwendung Installationsan Hinweis: Lesen Sie vor der Installation den Abschnitt [Sicherheitshinweise] sorgfältig durch. leitung Achtung! Berücksichtigen Sie vor der Installation des LCD-Monitors folgende Bedingungen hinsichtlich des Orts, an dem der Monitor installiert werden soll: Installieren Sie den LCD-Monitor nicht in der Nähe von Fenstern oder an einer Stelle mit Gegenlicht, um die Lichtspiegelung zu vermeiden, Ihre Augen zu schützen und die beste... -
Seite 4: Monitorsteuerelemente
Verbinden mit dem PC Stellen Sie sicher, dass der PC ausgeschaltet ist und das Netzkabel ausgesteckt ist. Verbinden Sie den LCD-Monitor über das Signalkabel mit Ihrem PC. Wenn Ihr LCD-Monitor integrierte Lautsprecher hat, dann verbinden Sie bitte das beigelegte Audiokabel mit dem Audioausgang an Ihrem PC und mit dem Audioeingang an der Rückseite des LCD-Monitors. -
Seite 5: Bedienung
Bedienung bei anlogen Eingaben Ihr LCD-Monitor wurde vor der Lieferung im Werk für eine optimale Leistung eingestellt. (Siehe Seite 9.) Sie können auch nach den folgenden Abbildungen und Schritten das Anzeigebild einstellen. Schritte: Drücken Sie die MENU-Taste, um das OSD-Menü wie in der folgenden Abbildung aufzurufen. Drücken Sie die Taste <... -
Seite 6: Bedienung Bei Digitalen Eingaben
Bedienung bei digitalen Eingaben Ihr LCD-Monitor wurde vor der Lieferung im Werk für eine optimale Leistung eingestellt. (Siehe Seite 9.) Sie können auch nach den folgenden Abbildungen und Schritten das Anzeigebild einstellen. Schritte Drücken Sie die MENU-Taste, um das OSD-Menü wie in der folgenden Abbildung aufzurufen. Drücken Sie die Taste <... -
Seite 7: Anzeigeeinstellungen
Anzeigeeinstellungen Funktionsbe Symbole im Symbole im Elemente im Beschreibung schreibung Hauptmenü Untermenü Untermenü Kontrast (Contract) Den Kontrast zwischen dem Vordergrund und Hintergrund eines Bildes auf dem Bildschirm einstellen Helligkeit Die Hintergrundhelligkeit des Bildschirms einstellen (Brightness) Phase (Phase) Den Fokus des Bildes (nur bei analogen Eingaben) einstellen Takt (Clock Pulse) Den Takt des Bildes (nur bei analogen Eingaben) einstellen Horizontal... -
Seite 8: Anhang
Anhang Plug&Play Das Produkt bietet die neueste VESA Plug&Play-Funktion an, um einen komplizierten und zeitraubenden Installationsvorgang zu ersparen. Die Plug&Play-Funktion gestattet Ihrem Computersystem den LCD-Monitor leicht zu erkennen und die Funktionen des LCD-Monitors automatisch einzustellen. Der LCD-Monitor sendet die Extended Display Identification Data (EDID) über den Display Data Channel (DDC) an Ihr Computersystem, damit Ihr Computer die Selbsteinstellungsfunktion des LCD-Monitors benutzen kann. -
Seite 9: Technische Daten
Technische Daten Bildschirmabmessungen Diagonal 431,8mm (17 Zoll) LCD-Bildschirm Max. Auflösung 1.280 x 1.024/ SXGA Max. Pixel Bis zu 16,2M TrueColor Pixelabstand Horizontal 0,264mm X Vertikal 0,264mm LCD-Bildschirm Helligkeit 300 cd/m (Hintergrundlichtquelle) Kontrast 500 : 1 LCD-Ansprechzeit 8 ms Betrachtungswinkel Horizontal 140° / Vertikal 130° Effektive Anzeigefläche horizontal 337,9mm X vertikal 270,3mm Simulierte Videofrequenz: 0,7 Vpp, 75Ω... -
Seite 10: Anzeigemodi
Anzeigemodi Der Bildschirm wird automatisch eingestellt, wenn Ihr PC-System einen der folgenden Anzeigemodi verwendet. Ansonsten zeigt der Bildschirm kein Bild an bzw. nur die LED leuchtet. Weitere Informationen zur Einstellung des Anzeigemodus entnehmen Sie bitte dem Benutzerhandbuch Ihrer Grafikkarte. Horizontale Vertikale Pixelfrequenz Anzeigemodi...
