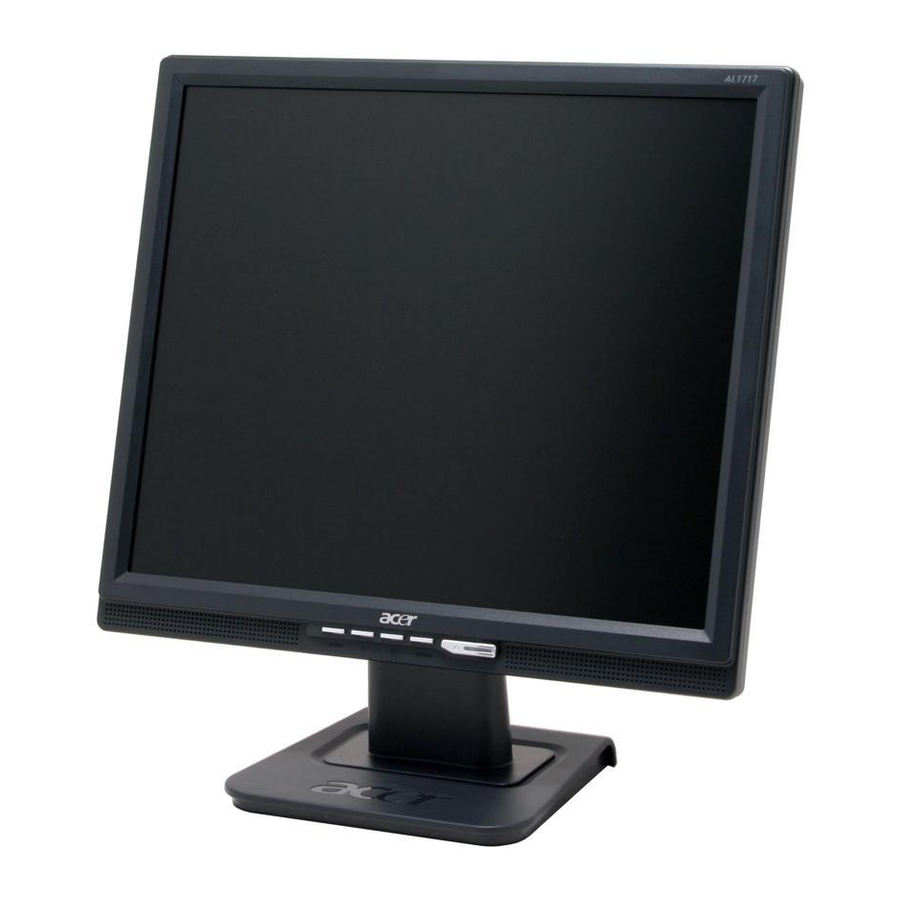

Acer AL1717 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für AL1717:
- Installationsanleitung (10 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Inhaltsverzeichnis
Vorwort ............................................................................................................................... 2
FCC Statement Warnung ............................................................................................................... 2
Canadian DOC Notice ................................................................................................................... 2
Wichtige Sicherheitsmaßnahmen................................................................................................... 3
Kapitel 1 Installation.......................................................................................................... 4
Den Monitor auspacken ................................................................................................................. 4
Anschluß von LCD-Monitor und Stellfuß ..................................................................................... 4
Den Betrachtungswinkel ausrichten .............................................................................................. 4
Den LCD-Monitor vom Fuß lösen................................................................................................. 5
Montageanschluß für Konsole ....................................................................................................... 5
Anschlußhinweise.......................................................................................................................... 5
Stromversorgung............................................................................................................................ 5
Der Audioanschluß ....................................................................................................................... 6
Das Power Management System des LCD Monitors..................................................................... 6
Kapital 2 Bildschirmeinstellungen .................................................................................... 7
Allgemeine Anleitungen ................................................................................................................ 7
Regler Auf Der Vorderseite ........................................................................................................... 8
Ändern Einer Einstellung............................................................................................................... 9
Das Bild Einstellen ........................................................................................................................ 9
Kapitel 3 Technische Informationen ................................................................................. 11
Spezifikationen .............................................................................................................................. 11
Standard Einstellungen .................................................................................................................. 13
Standard Einstellungen .................................................................................................................. 14
Anmerkung: ................................................................................................................................... 15
Problemlösungen ........................................................................................................................... 16
1
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Acer AL1717
Inhaltszusammenfassung für Acer AL1717
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Deutsch Vorwort ..........................2 FCC Statement Warnung ....................... 2 Canadian DOC Notice ........................2 Wichtige Sicherheitsmaßnahmen....................3 Kapitel 1 Installation......................4 Den Monitor auspacken ......................... 4 Anschluß von LCD-Monitor und Stellfuß ..................4 Den Betrachtungswinkel ausrichten ....................4 Den LCD-Monitor vom Fuß lösen....................5 Montageanschluß... -
Seite 2: Vorwort
Vorwort Dieses Handbuch soll Ihnen bei der Einrichtung und Inbetriebnahme des LCD Monitors helfen. Information in diesem Dokument wurden sorgfältig auf ihre Richtigkeit überprüft, es kann jedoch keine Garantie für die Korrektheit des gesamten Inhalts gewährt werden. Änderungsrechte vorbehalten. Dieses Dokument enthält Eigentumsinformationen, die durch Copyright geschützt sind. -
Seite 3: Wichtige Sicherheitsmaßnahmen
Bitte entsorgen Sie das Elektronikgerät nicht mit dem normalen Haushaltsmüll, sondern führen Sie es als Beitrag zu Abfallreduzierung und Umweltschutz dem Recycling zu. Weitere Informationen über die WEEE-Richtlinie finden Sie auf unserer Homepage www.acer.com unter Umweltschutz (Environment). SPEZIALHINWEISE FÜR LCD-Monitore Folgende Anzeichen sind normal bei LCD-Monitore und deuten auf keine Fehlfunktion hin. -
Seite 4: Kapitel 1 Installation
Kapitel 1 Installation Den Monitor auspacken Bevor Sie den LCD Monitor auspacken sollten Sie einen geeigneten Arbeitsplatz für den Monitor und den Computer vorbereiten. Sie benötigen eine stabile und saubere Grundfläche in der Nähe einer Steckdose. Sorgen Sie dafür, daß der LCD Monitor nicht in einem zu beengten Raum aufgestellt wird. Berücksichtigen Sie, daß... -
Seite 5: Den Lcd-Monitor Vom Fuß Lösen
Den LCD-Monitor vom Fuß lösen Lösen Sie die Schrauben der Stützsäule für den schwenkbaren Fuß und ziehen Sie herunter. Abbildung 1-3 Montageanschluß für Konsole Bitte Abbildung 1-3 beachten bevor Sie den Schirm an Konsole anschließen. Der LCD Monitor hat vier 4mm, 0.7 an der Rückseite eingelassene Gewindemuttern und 5 mm Einlassöffnungen mit Plastikabdeckung, wie in Abbildung 1-4 gezeigt. -
Seite 6: Der Audioanschluß
Der Audioanschluß 1. Verbinden Sie das Audiokabel mit der Buchse "LINE OUT" der Soundkarte Ihres PCs oder mit der vorderen "AUDIO OUT" Buchse Ihres CD-ROM-Laufwerks. (Siehe Abbildung 1-7) 2. Schließen Sie das andere Ende des Audiokabels an die “AUDIO IN” Buchse des LCD-Monitors an. Abbildung 1-7 Das Power Management System des LCD Monitors Der LCD Monitor entspricht den Power Management Vorgaben des VESA/DPMS (Version 1.0p) Power... -
Seite 7: Kapital 2 Bildschirmeinstellungen
Kapital 2 Bildschirmeinstellungen Allgemeine Anleitungen Drücken Sie zum Ein- und Ausschalten des Monitors auf die Netztaste. Die anderen Regler befinden sich auf dem vorderen Bedienfeld des Monitors (siehe Abbildung 2-1). Durch Ändern dieser Einstellungen kann das Bild wie gewünscht geändert werden. ‧... -
Seite 8: Regler Auf Der Vorderseite
Regler Auf Der Vorderseite / Netzschalter : Drücken Sie diese Taste, um den Monitor ein- oder auszuschalten und um den Monitorstatus anzuzeigen. Stromanzeige: Grün — Strom ein-Modus. Orange — Aus-Modus. MENU / ENTER : Aktiviert das OSD-Menü, wenn OSD auf AUS gesetzt ist, oder aktiviert/deaktiviert die Einstellungsfunktion, wenn OSD auf EIN gesetzt ist, oder beendet das OSD-Menü, wenn der OSD-Status Lautstärkeregelung angezeigt wird. -
Seite 9: Ändern Einer Einstellung
Ändern Einer Einstellung 1. Drücken Sie auf die MENU-Taste, um das OSD-Fenster zu aktivieren. 2. Drücken Sie auf < oder > , um die gewünschte Funktion zu wählen. 3. Drücken Sie wieder die MENU-Taste, um die markierte Funktion zu aktivieren. 4. - Seite 10 warme Stellt die Farb temperature auf warmweiß ein. kalte Stellt die Farb temperature auf kaltweiß ein. Gebruiker/ Rot Adjusts Red/Green/Blue intensity.Zum Gebruiker/ Ändern der Rotstärke/ Grünstärke/ Grün Blaustärke. Gebruiker/ Blau English Deutsch Français Español Italiano 繁體中文 Auswahl aus mehreren Sprachen. oder Русский...
-
Seite 11: Kapitel 3 Technische Informationen
Kapitel 3 Technische Informationen Spezifikationen LCD Panel Größe 17" (43cm) Display Type Aktive Matrix Farben TFT LCD Auflösung 1280 x 1024 Pixelabstand 1280 x (RGB) x 1024 Bildschirmgröße (H x V) 337.92 x 270.336 (mm) Darstellbare Farben 16.2M Helligkeit(typisch) 300 cd/m (typisch) Kontrast Ratio(typisch) 800:1 (typisch) -
Seite 12: Power Management
Power Management Mode Stromverbrauch* AC Input LED Farbe 40W Maximum 240 VAC Grün 2W Maximum 240 VAC Gelb Soft-Off 1W Maximum 240 VAC Gelb: Standby, Suspendieren, Off Usgeschaltet 2W Maximum 240 VAC Aus: DC Strom Off * Die am AC-Eingang des AC-Netzkabels gemessenen Werte entsprechen den Anforderungen gemäß VESA DPMS Analogen Sync Input... - Seite 13 Pin Zuordnung für Analogen D-sub-Anschluss Signal Signal Signal Beschreibung Beschreibung Beschreibung Red Rtn Green Green Rtn Blue Blue Rtn H-Sync Digital GND V-Sync Digital GND Hot-Plug-Detect-Fu nktion Digitaler Videoeingang: DVI–D (optional) Pin–Belegung des DVI–D-Anschlusses: TX2- TX1- TX0- TX2+ TX1+ TX0+ Abschirmung Abschirmung Abschirmung (TX0 / TX5)
-
Seite 14: Standard Einstellungen
Standard Einstellungen Wenn die gewählte Einstellung NICHT in der untenstehenden Tabelle aufscheint, wird dieser LCD-Monitor die geeignetste Einstellung verwenden. Sync.-Breite Front-Porch Back-Porch FH(kHz) Sync.- Gesamt (Punkt/ Aktiv Pixel Timing (Punkt/ (Punkt/ (Punkt/ FV(Hz) Polarität Zeile) (Punkt/Zeile) (Mhz) Zeile) Zeile) Zeile) 640x350 31.469 25.175... -
Seite 15: Anmerkung
Sync.-Breite Front-Porch Back-Porch FH(kHz) Sync.- Gesamt (Punkt/ Aktiv Pixel Timing (Punkt/ (Punkt/ (Punkt/ FV(Hz) Polarität Zeile) (Punkt/Zeile) (Mhz) Zeile) Zeile) Zeile) 800x600 46.875 1056 49.5 VESA-600-75Hz 1024x768 48.363 – 1344 1024 60.004 – 1024x768 53.964 1328 1024 71.664 COMPAQ-XGA 66.132 1024x768 56.476 –... -
Seite 16: Problemlösungen
Problemlösungen Dieser LCD Monitor ist mit werkseitig voreingestellten VGA Standardeinstellungen ausgerüstet. Auf Grund unterschiedlicher Ausgangspegel verschiedener Grafikkarten, kann es nach der Wahl eines neuen Darstellungsmodus oder einer neuen Grafikkarte vorübergehend zu Störungen der Bildqualität kommen. Attention Dieser LCD Monitor unterstützt verschiedene VGA Modi. Kapitel 3 listet die von diesem LCD Monitor unterstützten Modi auf.
