ORGAPACK OR-T 200
4

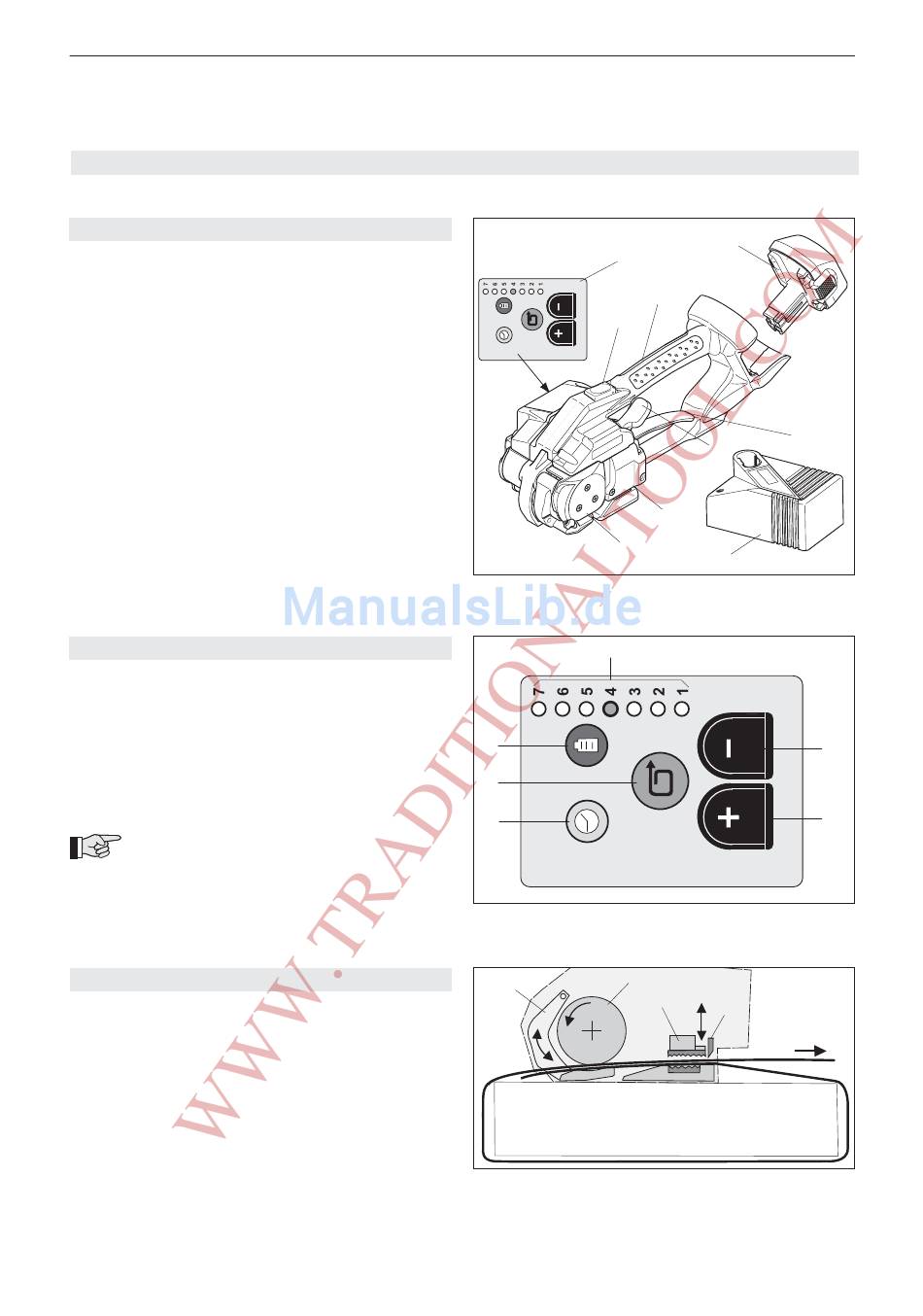

4.1 AUFBAU

1 Bedienpanel

2 Drucktaste "Band spannen"
3 Traggriff
4 Akku
5 Wippenhebel
6 Taste "Schweissen/Abschneiden"
7 Schweissen/Abschneiden
8 Spannen
9 Akku Ladegerät
4.2 BEDIENPANEL
1 Drucktaste "Schweisszeit"
2 Drucktaste "Spannkraft"
3 Drucktaste "Akku"
4 LED-Anzeige "1–7"
Grün = Anzeige "Eingestellte Spannkraft"
Rot = Anzeige "Akku leer"
5 Drucktaste "Einstellung +"
6 Drucktaste "Einstellung –"
Für detaillierte Beschreibung des Bedien-
panels, siehe Kapitel 6.3.

4.3 FUNKTIONSPRINZIP

– Festklemmen der Bänder durch Zahnplatte in Wippe
(3/1).
– Spannen über Spannrad (3/2) im Gegenuhrzeiger-
sinn.
– Verschweissen der Bänder im Reibschweiss-
verfahren (3/3).
– Mit Abschneidmesser (3/4) oberes Band abschnei-
den.
6

BESCHREIBUNG

Fig. 1
Fig. 2
Fig. 3
Sales and Service 877-862-6699
1
3
2
8
4
3
2
1
2
1
3
4
5
6
7
9
5
6
4
