ORGAPACK OR-T 200

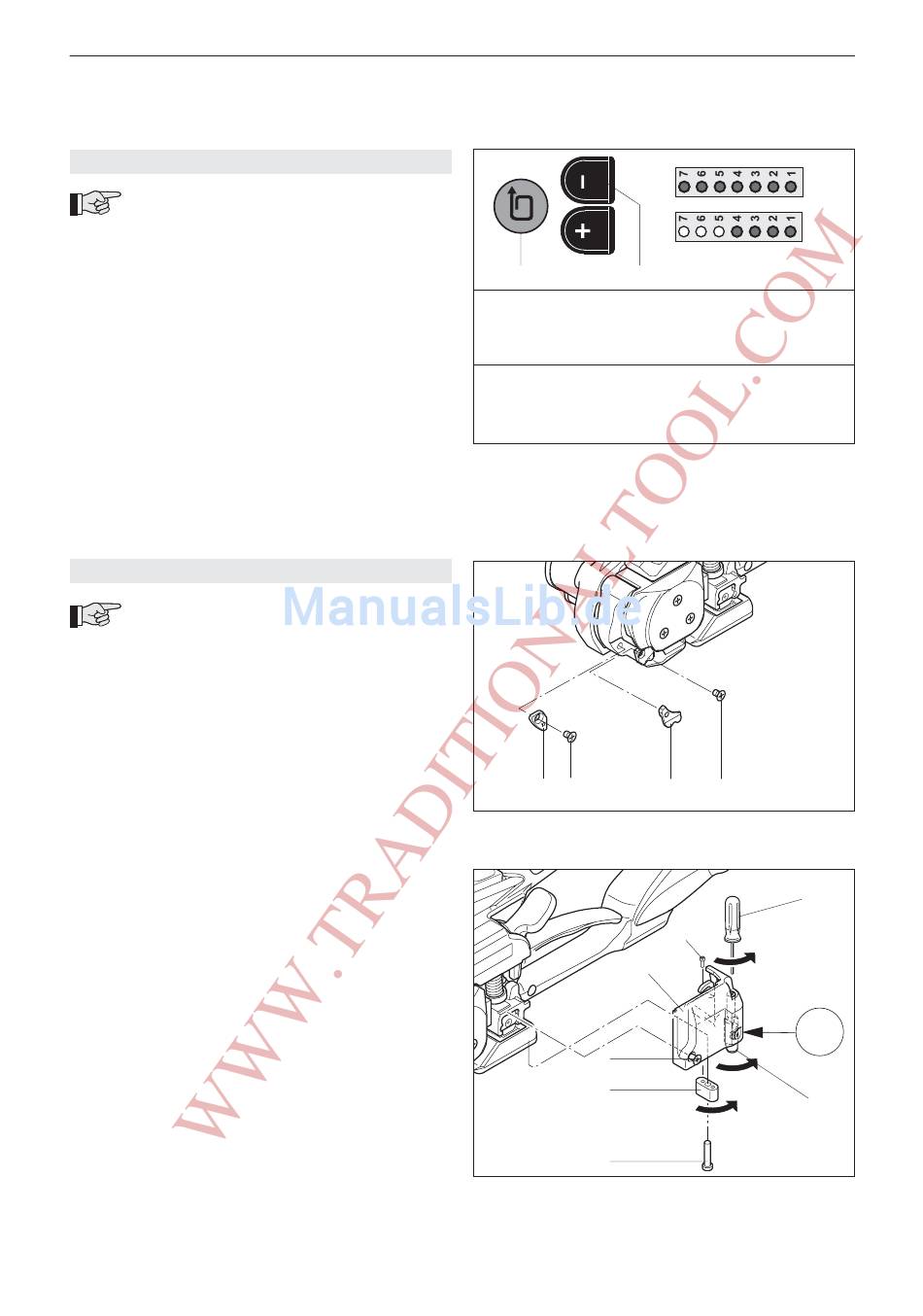

6.3.4 BANDSPANNUNGSBEREICH EINSTELLEN

Am Gerät können folgende zwei Bandspan-
nungsbereiche eingestellt werden:
A = 400–2000 N (Standard)
B = 400–1200 N (z.B. für 13 mm Bänder)
Bandspannungsbereich abfragen:
– Drucktaste "–" (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste "Spannkraft" (17/1) für eine
Sekunde betätigen.
– Blinken die LED's 1–7 = A (400–2000 N)
– Blinken die LED's 1–4 = B (400–1200 N)
Bandspannungsbereich wechseln:
– Drucktaste "–" (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste "Spannkraft" (17/1) für eine
Sekunde betätigen.
– Drucktaste "–" oder "+" kurz betätigen, Band-
spannungsbereich wechselt (2 sec. warten bis Wert
gespeichert).

6.4 BANDBREITE EINSTELLEN

Das Gerät kann mit zwei verschiedenen
Bandbreiten betrieben werden (12-13 mm oder
15-16 mm).
a) Umbau von 12-13 mm auf 15-16 mm
– Akku aus Gerät ziehen.
– Senkschraube (18/2) lösen und Bandanschlag
13 mm (18/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (18/4) lösen und Bandführung 13 mm
(18/3) entfernen.
– Senkschraube (19/3) und Zylinderschraube (19/1)
lösen und Deckel (19/4) entfernen.
– Zylinderschraube (19/5) lösen und Bandanschlag
(19/2) 180° drehen und montieren.
– Mit Schraubenzieher (19/6) Gewindebolzen acht
Umdrehungen lösen. Bandführung (19/7) nach unten
ziehen und 180° drehen (16 mm Anzeige erscheint).
Mit Schraubenzieher (19/6) Gewindebolzen fest-
ziehen und Deckel (19/4) wieder montieren.
Schrauben (19/1) und (19/3) mit Loctite 222 sichern.
b) Umbau von 15-16 mm auf 12-13 mm
– Ablauf wie unter Punkt a) beschrieben.
– Bandanschlag 13 mm (18/1) montieren (Senk-
schraube (18/2) mit Loctite 222 sichern).
– Bandführung 13 mm (18/3) montieren.(Senk-
schraube (18/4) mit Loctite 222 sichern).
– Bandanschlag (19/2) drehen.
– Bandführung (19/7) drehen bis Anzeige "13"
erscheint.
12
Fig. 17
* Richtwerte! Effektivwert am Packgut ist abhängig vom
Fig. 18
Fig. 19
Sales and Service 877-862-6699
1
2
A)
1 2 3 4
400* 600* 750* 850* 1100* 1300* 2000 N*
B)
1 2 3 4
400* 450* 600* 750* 1000* 1100* 1200 N*
Band und Packgut.
1 2
4
3
2
1
= A
= B
5 6 7
5 6 7
3 4
6
5
8 x
13/16
180°
180°
7
