Ip-Adresse; Ip Address - Adatis TouchEntry-XS Handbuch

In dieser Einstellung erscheint der Bedienknopf des Schie-
bers, der die freie Wahl der Helligkeit erlaubt.
Mit diesem kann die Displayhelligkeit nach eigenem
Wunsch reguliert werden, wobei das Display heller wird, je
weiter der Schiebeschalter an das rechte Ende des an-
gezeigten Balkens navigiert wird.
Mit dem ,zurück'-Button kann man das Menü verlassen und
zum Auswahlmenü zurückkehren.

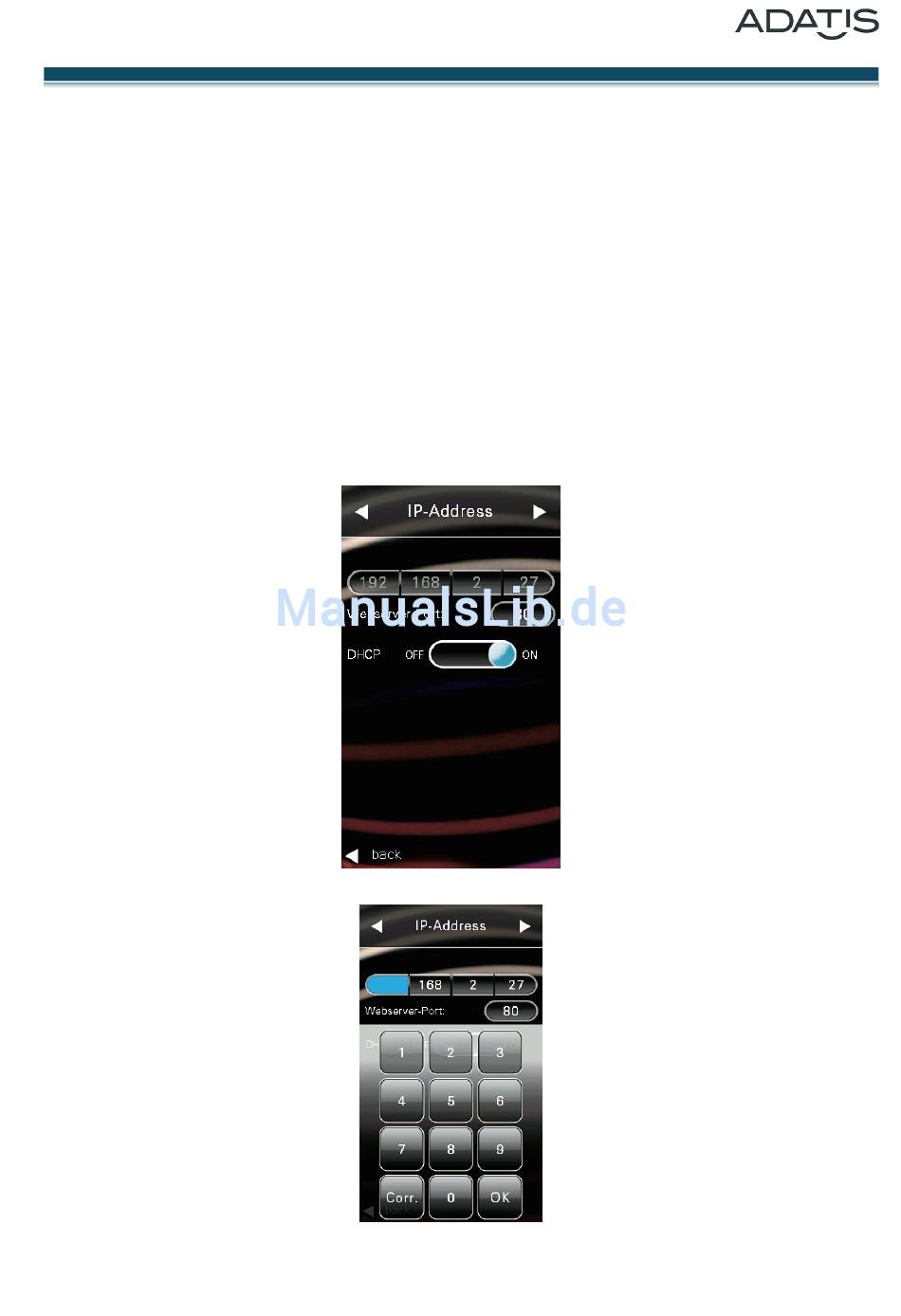

IP-Adresse

Damit das Gerät im Netzwerk angesprochen und später die
Browser-Konfiguration durchgeführt werden kann, muss die
IP-Adresse des Gerätes eingestellt wer-
den.
Die IP-Adresse wird in der Regel vom IT-
Verantwortlichen des Unternehmens
bereitgestellt.
Die Zuweisung der IP-Adresse kann
grundsätzlich manuell oder automatisch
über DHCP erfolgen.
Automatische Zuweisung: Eine
automatische Zuweisung der IP-Adresse
erfolgt, wenn der Schiebeschalter
,DHCP' auf ,DHCP EIN' gesetzt wird. Die
so automatisch zugewiesene IP-Adresse
kann im Anschluss direkt in diesem
Menüpunkt ausgelesen werden. Die
Felder für die direkte Eingabe sind in die-
sem Fall deaktiviert.
Manuelle Zuweisung: In der Schalterstel-
lung ,DHCP AUS' kann eine manuelle Ein-
gabe der IP-Adresse vorgenommen wer-
den. Dazu wird auf eine der Zahlengruppen
der IP-Adresse getippt. Es wird eine 10er-
Tastatur eingeblendet, mit der die Zahlen
eingegeben werden können.
Der 10er-Block beinhaltet zudem eine Taste
zur Korrektur der Eingabe und eine ,OK'-
Taste zur Übernahme der Eingabe. Wenn
Adatis GmbH & Co. KG
the displayed bar.
With the "back" button, you can exit the menu and return to
the selection menu.

IP address

To address the device in the network and complete the
browser configuration later, the IP address of the device
Version 1.000
has to be adjusted.
The IP address is usually provided by the
system administrator of your company.
Basically, the IP address can be assigned
automatically
via DHCP or manually.
Automatic assignment: For the automatic
assignment of the IP address the slide
switch has to be set on ,DHCP ON'. The
address which will be assigned automati-
cally will appear in this menu. The address
fields for the direct input are disabled In this
case.
Manual assignment: In the ,DHCP OFF'
mode the IP address can be entered manually.
Therefore type on one of the sets of numbers
of the IP address. A 10-key pad will be dis-
played with the numbers to be entered.
The 10-key pad also includes a button to cor-
rect the input and an ,OK' button to confirm
the entry. If the ,OK' button is pressed, the 10-
key pad disappears.
To enter a full address you can jump from
group to group of numbers, so the 10-key pad
does not need to be hidden in between.
Seite 11 von 32
