Montage und Anschluss
Anschluss eines zusätzlichen kaskadierten Messstromwandlers
Falls der Differenzstrom-Bereich von 16 A nicht ausreichen sollte, kann ein zu-

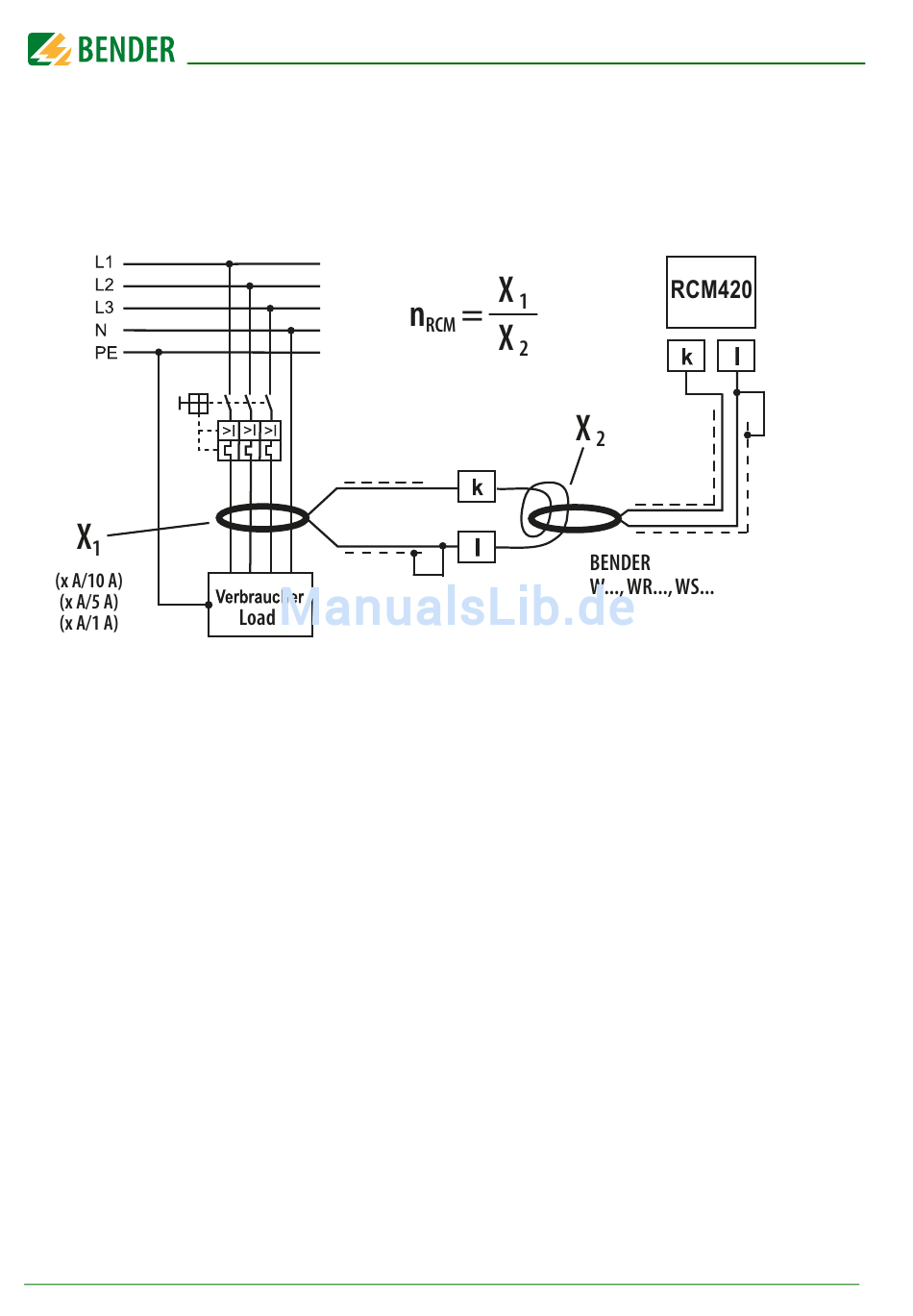

sätzlicher Messstromwandler kaskadiert werden. Der Anschluss erfolgt wie in
der nachfolgenden Skizze dargestellt.
Beispiel:
Ein zusätzlicher kaskadierter Wandler auf der Verbraucherseite hat ein Über-
setzungsverhältnis von X = 100 (500 A / 5 A). Das bedeutet beim kleinsten
1
einstellbaren Ansprechwert von 10 mA, dass auf der Primärseite des verbrau-
cherseitigen Wandlers ein Strom von 1 A gerade noch erfasst werden kann.
Um den erfassbaren Wert auf 100 mA senken zu können, sind 10 Windungen
des Anschlusskabels durch den RCM-seitigen Wandler zu führen.
Daraus ergibt sich der einzustellende Korrekturfaktor
n = X /X = 100/10 = 10.
RCM 1 2
Einzustellen ist der Korrekturfaktor über das Menü SEt/n. Siehe Seite 34.
Die Werkseinstellung für den Korrekturfaktor ist 1 und bezieht sich auf den
üblichen Betrieb mit nur einem Bender-Messstromwandler
(X = 600:1).
22 RCM420-DM_D00058_02_M_XXDE/06.2016
