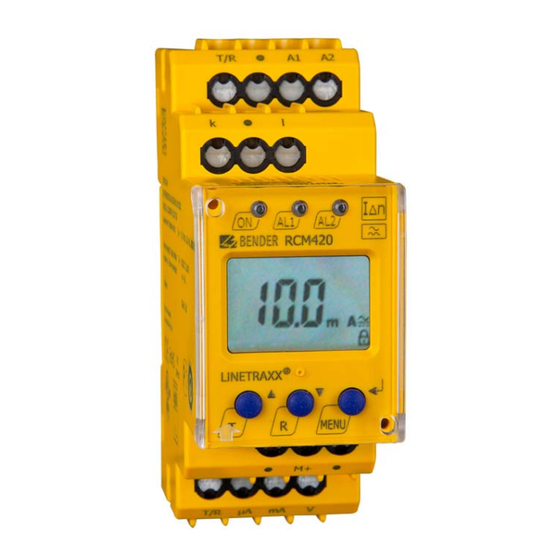

Bender RCM420-DM Handbuch
Differenzstrom-überwachungsgerät
Verwandte Anleitungen für Bender RCM420-DM
Inhaltszusammenfassung für Bender RCM420-DM

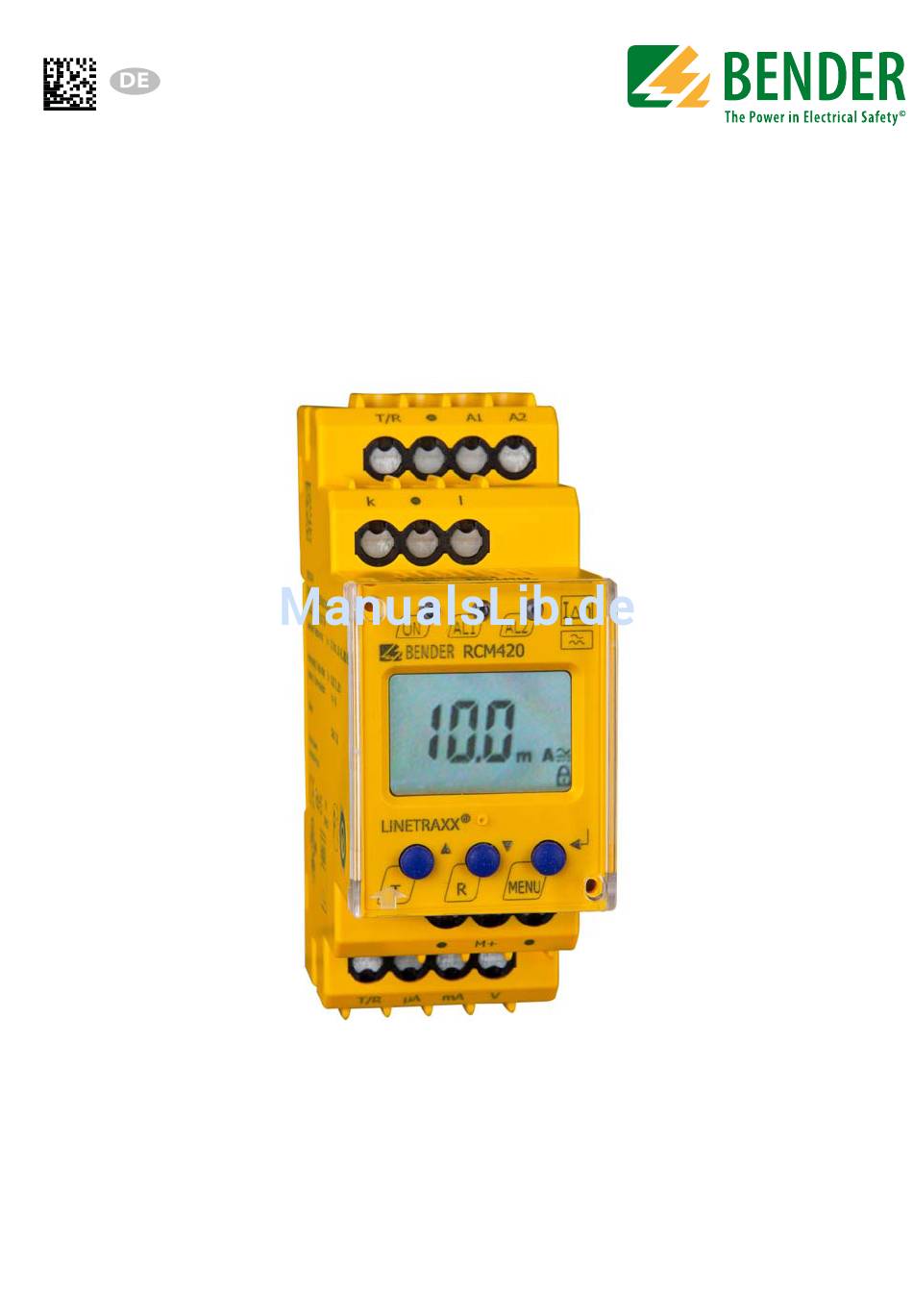

- Seite 1 Handbuch RCM420-DM Differenzstrom-Überwachungsgerät zur Überwachung von AC-Strömen in TN- und TT-Systemen mit einem Analogausgang Software-Version: D240 v1.2x RCM420-DM_D00058_02_M_XXDE/06.2016...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 7 Hinweise zur Benutzung des Handbuchs ..........7 Technische Unterstützung: Service und Support ......... 8 1.2.1 First-Level-Support ..................8 1.2.2 Repair-Service ....................8 1.2.3 Field-Service ....................... 9 Schulungen ..................... 10 Lieferbedingungen ..................10 Kontrolle, Transport und Lagerung ............10 Gewährleistung und Haftung .............. - Seite 4 Inhaltsverzeichnis 3.2.10 Werkseinstellung FAC .................. 17 3.2.11 Löschbarer Historienspeicher ..............17 3.2.12 Externe, kombinierte Test- bzw. Reset-Taste T/R ....... 17 3.2.13 Schnittstelle ..................... 18 4. Montage und Anschluss ................19 5. Bedienung und Einstellung ................. 23 Genutzte Display-Elemente ............... 23 Funktion der Bedienelemente ..............
- Seite 5 Inhaltsverzeichnis 6. Technische Daten ..................39 Tabellarische Daten ..................39 Normen, Zulassungen und Zertifizierungen ........42 Bestellangaben ....................43 Strom- und Spannungsverläufe der analogen Schnittstelle ..44 Index ........................45 RCM420-DM_D00058_02_M_XXDE/06.2016...
-
Seite 7: Wichtig Zu Wissen
1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 8: Technische Unterstützung: Service Und Support
Nutzung des Produktes behilflich sein sollen. Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. -
Seite 9: Field-Service
Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Bender-Produkte Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) Praxisschulungen für Kunden... -
Seite 10: Schulungen
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. -
Seite 11: Gewährleistung Und Haftung
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts. Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ... -
Seite 12: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 13: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 14: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät RCM420 -DM (Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in ge- erdeten Systemen (TN/TT) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung ausgegeben werden soll, jedoch keine Abschaltung erfolgen darf. Außerdem können damit Einzelleiter überwacht werden, z. B. PE-Leiter, N-PE-Brücken, PE-PAS-Brücken. -
Seite 15: Funktion
3. Funktion 3.1 Gerätemerkmale – Wechsel- und pulsstromsensitives Differenzstrom-Überwachungs- gerät Typ A nach IEC 62020 – Analogschnittstelle auf Ansprechwert oder frei konfigurierbar – Einstellbare Schalthysterese – Effektivwertmessung – Anlaufverzögerung – Messwertanzeige über multifunktionales LC-Display – Signalisierung von Alarmen über LEDs (AL1, AL2) –... -
Seite 16: Anschlussüberwachung
Funktion 3.2.1 Anschlussüberwachung Die Anschlüsse zum Messstromwandler werden permanent überwacht. Im Fehlerfall blinkendie Alarm-LEDs AL1/AL2/ON (Error Code E.01). Ein kaskadier- ter zweiter Messstromwandler wird nicht überwacht. 3.2.2 Zusätzlicher kaskadierter Messstromwandler Für Anwendungen, in denen Differenzströme von mehr als 10 A auftreten, kann ein zweiter externer Wandler kaskadiert werden. -
Seite 17: Anlaufverzögerung T
Funktion 3.2.7 Anlaufverzögerung Nach Zuschalten der Versorgungsspannung U wird die Alarm-Ausgabe um die eingestellte Zeit t (0…10 s) verzögert. 3.2.8 Differenzstrom-Überwachung im Fensterbetrieb Durch Umschaltung des Messverfahrens in den Fensterbetrieb (SEt / In) löst das Gerät bei Verlassen des Bereichs, der durch die Ansprechwerte I1 und I2 gebildet wird, einen Alarm aus;... -
Seite 18: Schnittstelle
Um keinen Fehler (Vollausschlag des angeschlossenen Messgeräts) zu erhalten, darf nur der per Software ausgewählte Ausgang beschaltet wer- den: – DC 0…400 μA Stromausgang für Bender-Messinstrumente der Baureihe 96… – DC 0…20 mA / DC 4…20 mA Normierter Stromausgang mit wählbaren Bereichen – DC 0…10 V Normiertes Spannungssignal RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 19: Montage Und Anschluss
4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... - Seite 20 Montage und Anschluss Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un- teren Seite aufzuklappen. 1. Montage auf Hutschiene: Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2.
- Seite 21 Montage und Anschluss Legende Anschlussschaltbild Klemme Anschlüsse A1, A2 Anschluss an die Versorgungsspannung U k, l Anschluss für Messstromwandler T/R Anschluss für kombinierte Test- und Reset-Taste M+ (gemeinsamer) Pluspol der analogen Schnittstelle μA Stromausgang 0…400 μA mA Stromausgang 0…20 mA bzw. 4…20 mA V Spannungsausgang 0…10 V RCM420-DM_D00058_02_M_XXDE/06.2016...
-
Seite 22: Anschluss Eines Zusätzlichen Kaskadierten Messstromwandlers
Daraus ergibt sich der einzustellende Korrekturfaktor = 100/10 = 10. Einzustellen ist der Korrekturfaktor über das Menü SEt/n. Siehe Seite 34. Die Werkseinstellung für den Korrekturfaktor ist 1 und bezieht sich auf den üblichen Betrieb mit nur einem Bender-Messstromwandler (X = 600:1). RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 23: Bedienung Und Einstellung
5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Ele- Genutzte Display-Elemente Funktion ment Korrekturfaktor für zusätzlichen kaskadierten Messstromwandler Ansprechwert I in mA Δn2 (Alarm 2, Hauptwarnung) Ansprechwert I in % von I Δn1 Δn2 (Alarm 1, Vorwarnung) -
Seite 24: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Gerätefront Element Funktion leuchtet konstant: Betriebs-LED blinkt: Systemfehler oder Störung grün der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δn1 LED Alarm 2 leuchtet (gelb): AL1 AL2 Ansprechwert 2 erreicht Δn2 10 mA fließen durch den Mess- 10 mA... -
Seite 25: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine displaynahe Dar- stellung verwendet. Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung > I2 - (Hi) (Alarm 2) Δn2 (Ansprech-... -
Seite 26: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung I 12 Bereichsumschaltung: Hoch, Fensterfunktion, (Geräte- Niedrig steuerung) Übersetzungsverhältnis externer Stromwandler Parametereinstellung über Passwort Werkseinstellung ausfüh- Funktion gesperrt Hard- / Software-Version ausgeben Historienspeicher für ersten Alarmwert, löschbar 5.4 Display im Standard-Betrieb In der Werkseinstellung wird der aktuell gemessene Differenzstrom ange- zeigt. -
Seite 27: Display Im Menü-Betrieb
Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I (AL2) Δn2 – Differenzstrom I (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher konfigurieren: – Fehlerspeicher ein-/ausschalten –... - Seite 28 Bedienung und Einstellung Menü-Struktur RCM420-DM_D00058_02_M_XXDE/06.2016...
-
Seite 29: Einstellen Der Parameter
Bedienung und Einstellung Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. -
Seite 30: Ansprechwerte Für Überstrom Einstellen
Bedienung und Einstellung 5.5.3 Ansprechwerte für Überstrom einstellen: - Ansprechwert I2 (Überstrom) - Ansprechwert I1 (Überstrom) - Hysterese (Hys) der Ansprechwerte I1, I2 Ansprechwert I2 erhöhen (Beispiel: Überstrom) Ansprechwert I1 erhöhen (Vorwarnung Überstrom) Ansprechwert Hysterese einstellen RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 31: Fehlerspeicher Ausschalten
Bedienung und Einstellung 5.5.4 Fehlerspeicher ausschalten 5.5.5 Ausgangsstrom-Bereich der Analogschnittstelle auswählen 0.0.4 mA steht für 0…400 μA 0.20 mA steht für 0…20 mA 4.20 mA steht für 4…20 mA 5.5.6 Ausgangsspannung der Analogschnittstelle auswählen 0.10 V steht für 0…10 V RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 32: 100%-Bezug Der Analogschnittstelle Einstellen
Bedienung und Einstellung 5.5.7 100%-Bezug der Analogschnittstelle einstellen. Hier legen Sie fest, ob der 100%-Wert des Ausgangssignals an den Ansprech- wert I2 (I ) (AL) oder einen frei einstellbaren Wert gekoppelt wird. Es steht Δn2 ein einstellbarer Wertebereich von 10 mA bis 10 A zur Verfügung. Werkseinstellung = Kopplung an den Ansprechwert I2 (I ) (AL). -
Seite 33: Verzögerungszeiten Einstellen
Bedienung und Einstellung 5.5.8 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Anlaufverzögerung t (0…10 s) beim Gerätestart Anlaufverzögerung einstellen RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 34: Von Überstrom-Betrieb Auf Fensterbetrieb Wechseln
Bedienung und Einstellung 5.5.9 Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. Als dritte Mög- lichkeit kann der Fensterbetrieb (In) ausgewählt werden. 5.5.10 Korrekturfaktor für zusätzlichen kaskadierten Messstrom- wandler einstellen Werkseinstellung ohne kaskadierten Wandler: n = 1. -
Seite 35: Werkseinstellung Und Passwort-Schutz
Bedienung und Einstellung 5.5.11 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. Außerdem können Sie das Gerät auf die Werkseinstellungen zurücksetzen. a) Passwortschutz aktivieren b) Passwort ändern RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 36: Werkseinstellung Wiederherstellen
Bedienung und Einstellung c) Passwortschutz deaktivieren 5.5.12 Werkseinstellung wiederherstellen 5.5.13 Abfrage von Geräteinformationen Hier fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start der Funktion als Laufband eingeblendet. Nach Durchlauf der Routine können Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswählen. RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 37: Abfrage Des Historienspeichers
Bedienung und Einstellung 5.5.14 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü HiS angewählt. Mit den Aufwärts- oder Abwärtstasten wechseln Sie zur nächsten Anzeige. Bei blinkendem „Clr“ kann mit Enter der Historienspeicher gelöscht werden. 5.6 Inbetriebnahme und Werkseinstellung Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Differenz- strom-Überwachungsgeräts zu überprüfen. -
Seite 38: Fehlercodes
Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werksein- stellung zurücksetzen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Ser- vice aufnehmen. Auftretende Fehler werden nicht über die Analogschnittstelle angezeigt. RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 39: Technische Daten
6. Technische Daten 6.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCM420-DM-D-1: Bemessungsspannung ........................100 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCM420-DM-D-2: Bemessungsspannung ........................250 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV... - Seite 40 Technische Daten Messbereich ............................. 3 mA…16 A Prozentuale Ansprechunsicherheit ......................0…-20 % Betriebsmessunsicherheit ..........................0…30% Ansprechwerte Bemessungs-Ansprechdifferenzstrom (Vorwarnung, AL1) ........50…100 % x , (50 %)* Δn1 Δn2 Bemessungs-Ansprechdifferenzstrom (Alarm, AL2) ........... 10 mA…10 A (30 mA)* Δn2 Hysterese ............................10…25 % (15%)* Zeitverhalten Anlaufverzögerung ..........................
-
Seite 41: Anschluss
Technische Daten Stromausgänge: Kurzschlussstrom ........................≤ 30 mA, kurzschlussfest Stromausgang ..........................DC 0/4…20 mA Bürde ..................................≤ 500 Ω Auflösung................................0,1 mA Auslösezeit 1 x I ..............................> 1,8 s Δn Auslösezeit 5 x I ............................> 360 ms Δn Stromausgang ............................. DC 0…400 μA Bürde ................................ -
Seite 42: Normen, Zulassungen Und Zertifizierungen
Technische Daten Anschlussart..........................Federklemmen Anschlussvermögen: Starr .......................... 0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ................... 0,75…2,5 mm (AWG 19…14) Flexibel mit Aderendhülse ..................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart .............................. -
Seite 43: Bestellangaben
50 x 80 B 9808 0603 WS80x120 80 x 120 B 9808 0606 Zubehör RCM420-DM Montageclip für Schraubmontage (1 Stück je Gerät)................B 9806 0008 Zubehör Messstromwandler Schnappbefestigung für Hutschiene: W20… /W35… .................B 9808 0501 Schnappbefestigung für Hutschiene: W60 ....................B 9808 0502... -
Seite 44: Strom- Und Spannungsverläufe Der Analogen Schnittstelle
Technische Daten 6.4 Strom- und Spannungsverläufe der analogen Schnittstelle Stromausgang 0/4…20 mA Stromausgang 0…400 μA Spannungsausgang 0…10 V RCM420-DM_D00058_02_M_XXDE/06.2016... -
Seite 45: Index
Index Enter-Taste 24 Analogschnittstelle auswählen, 31 Analogschnittstelle einstellen 32 Fehlercodes 38 Anlaufverzögerung t 17 Fensterbetrieb 34 Anschluss eines zusätzlichen kaskadierten Funktionsbeschreibung 15 Messstromwandlers 22 Funktionsstörung 16 Anschlussplan 20 Ansprechwerte einstellen - Hysterese 30 Genutzte Display-Elemente 23 - Überstrom (> I) 30 Gerätemerkmale 15 Anzahl der Reload-Zyklen einstellen 31 Arbeiten an elektrischen Anlagen 13... - Seite 46 - t (Zeitsteuerung) 25 Selbsttest, manuell 16 Menübetrieb starten 24 Service 8 Menüstruktur, Übersicht 25 Support 8 Montage und Anschluss 19 Technische Daten 39 Parameter abfragen und einstellen, Über- Test-Taste 24 sicht 27 Parametrier-Beispiel 29 Werkseinstellung 17 Parametrieren - 100 %-Bezug der Analogschnittstelle einstellen 32 - Ansprechwerte einstellen 30 - Ausgangsstrom oder -spannung der...
- Seite 48 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de Group Fotos: Bender Archiv...
