Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un-
teren Seite aufzuklappen.
1. Montage auf Hutschiene:
Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene
so ein, dass ein sicherer und fester Sitz gewährleistet ist.
Schraub-Befestigung:
Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich,
siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse
hinaus ragende Position. Befestigen Sie das Gerät mit zwei M4-Schrau-
ben.
2. Verdrahtung
Verdrahten Sie das Gerät gemäß Anschlussbild.
20

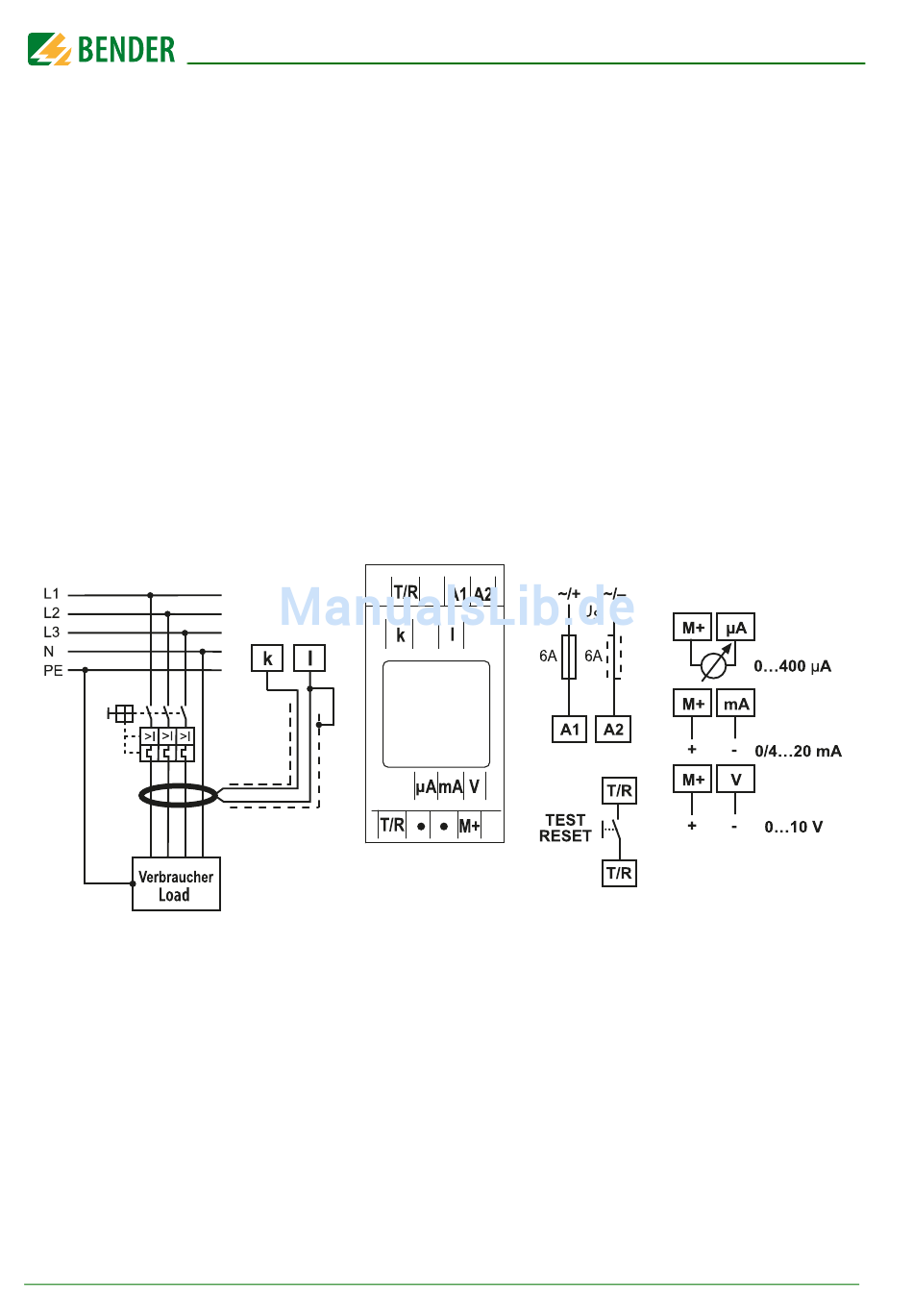

Abb. 4.1: Anschlussbild
RCM420-DM_D00058_02_M_XXDE/06.2016
Montage und Anschluss
