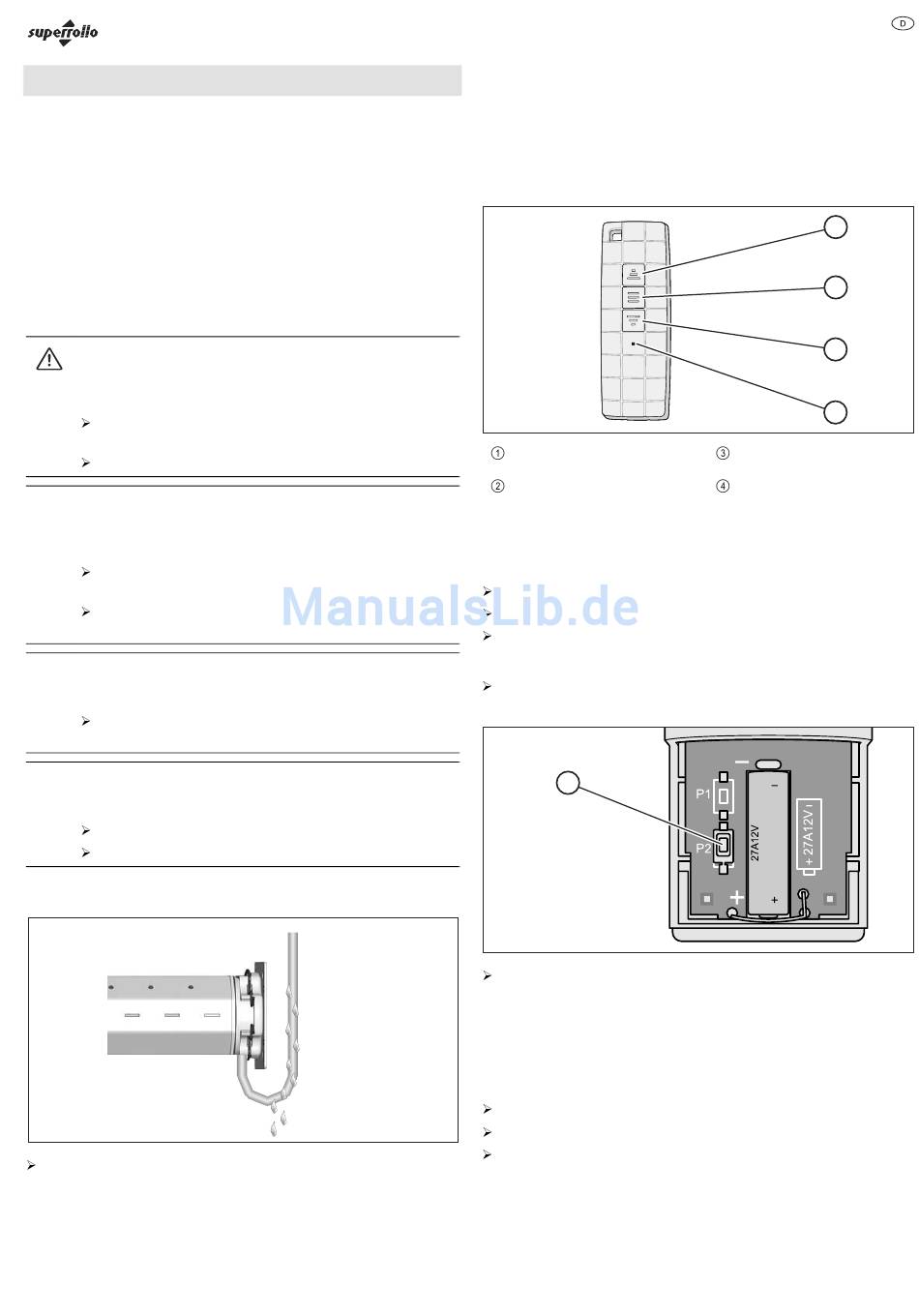

Gerät in Betrieb nehmen
Bevor Sie das Gerät verwenden können, müssen Sie folgende Schritte ausführen:
■ das Motorkabel an das Stromnetz anschließen
■ eine 27A-12V-Batterie in die Fernbedienung einlegen
■ den Rollladenpanzer an die Wickelwelle montieren
■ den oberen und unteren End-Anschlagspunkt einstellen.
Gerät anschließen
Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen
dürfen nur durch eine zugelassene Elektro-Fachkraft nach den Anschlussplänen
in dieser Anleitung erfolgen.
GEFAHR
Tödlicher Stromschlag durch Berühren von
spannungsführenden Bauteilen.
Führen Sie keine Anschlussarbeiten am Gerät durch, wenn es an
der Stromversorgung angeschlossen ist.
Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.
ACHTUNG
Funktionsstörungen oder Motorschäden durch falsche
Netzspannung.
Vergleichen Sie die Angaben auf dem Typenschild mit denen Ihres
örtlichen Stromnetzes.
Stellen Sie sicher, dass das Gerät nur an ein 230 V ~ 50 Hz
Stromnetz angeschlossen wird.
ACHTUNG
Kurzschluss durch beschädigte Kabel.
Stellen Sie sicher, dass das Kabel nicht durch bewegliche Teile im
Rollladenkasten beschädigt werden kann.
ACHTUNG
Kurzschluss durch Wasser im Motor bei falscher Kabelführung.
Verlegen Sie das Kabel niemals sekrecht nach oben.
Verlegen Sie das Kabel immer in einer Schlaufe.
Durch das Verlegen des Kabels in einer Schlaufe kann das Wasser abtropfen (1.).
Schließen Sie das Motorkabel an den dafür vorgesehenen Stromanschluss an.

Funkverbindung herstellen

Mit der zum Lieferumfang gehörenden Fernbedienung steuern Sie die Elektronik
des Motors per Funk. In diesem Kapitel erhalten Sie Informationen über das
Herstellen der Funkverbindung zwischen der Fernbedienung und dem Motor.
Grundvoraussetzung für das Funktionieren der Fernbedienung ist eine geladene
27A-12V-Batterie im Batteriefach auf der Rückseite der Fernbedienung.
Beim Drücken einer Taste leuchtet die Kontroll-LED.
Die folgende Übersicht zeigt die Bedien- und Anzeigeelemente der
Fernbedienung.
Taste AUF
Taste STOPP
Fernbedienung am Motor anmelden (Motor rechts)
Wenn der Motor auf der rechten Seite des Rollladenkastens eingebaut ist, stellen
Sie auf diese Weise die Funkverbindung zwischen Motor und Fernbedienung her.
Schalten Sie den Motor aus.
Warten Sie ungefähr 10 Sekunden.
Schalten Sie den Motor wieder ein.
Sie hören vom Motor ausgehend einen langen Piepton.
Drücken Sie zweimal die Taste P2 (1) neben dem Batteriefach auf der
Rückseite der Fernbedienung.
1
Drücken Sie einmal die Taste AUF.
Sie hören vom Motor ausgehend sieben kurze Pieptöne.
Fernbedienung am Motor anmelden (Motor links)
Wenn der Motor auf der linken Seite des Rollladenkastens eingebaut ist, stellen
Sie auf diese Weise die Funkverbindung zwischen Motor und Fernbedienung her.
Schalten Sie den Motor aus.
Warten Sie ungefähr 10 Sekunden.
Schalten Sie den Motor wieder ein.
Sie hören vom Motor ausgehend einen langen Piepton.
Gerät in Betrieb nehmen
1
2
3
4
Taste AB
Kontroll-LED
