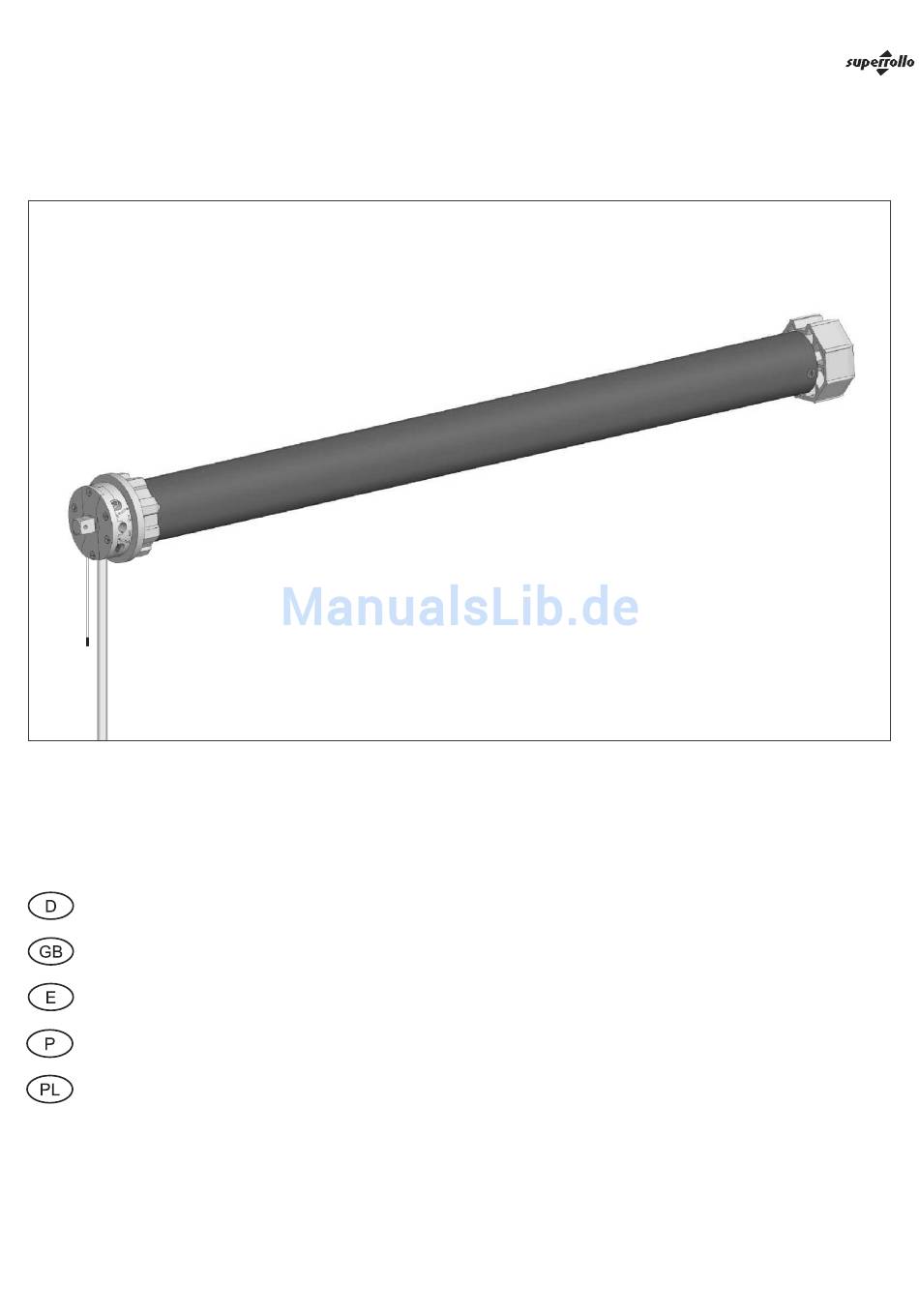

Rohrmotor RM10MSF/RM10MMF/RM20MMF/RM30MMF
BA20806-2A(11.2010)
Art.-Nr.: SR20806, SR20815, SR20825, SR20835
Montage- und Bedienungsanleitung ......................................................................................................... Seite 3
Installation and operating instructions .................................................................................................. Page 16
Instrucciones de montaje y uso ............................................................................................................ Página 29
Manual de montagem e instruções a partir .......................................................................................... Página 42
Instrukcja montażu i użytkowania ......................................................................................................... Strona 55
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Superrollo RM10MSF
Inhaltszusammenfassung für Superrollo RM10MSF
- Seite 1 Rohrmotor RM10MSF/RM10MMF/RM20MMF/RM30MMF BA20806-2A(11.2010) Art.-Nr.: SR20806, SR20815, SR20825, SR20835 Montage- und Bedienungsanleitung ......................Seite 3 Installation and operating instructions ....................Page 16 Instrucciones de montaje y uso ......................Página 29 Manual de montagem e instruções a partir ..................Página 42 Instrukcja montażu i użytkowania ......................Strona 55...
-
Seite 3: Inhaltsverzeichnis
Rohrmotor RM10MSF/RM10MMF/RM20MMF/RM30MMF Inhaltsverzeichnis Übersicht ................................................... 3 Vorwort ....................................................4 Grundlegende Sicherheitshinweise ..........................................4 Gerätebeschreibung ................................................ 5 Gerät montieren ................................................6 Gerät in Betrieb nehmen ..............................................9 Störungen beheben ................................................ 11 Gerät demontieren ................................................. 14 ... -
Seite 4: Vorwort
Diese Anleitung beschreibt die Montage und den Gebrauch des Rohrmotors mit ■ Wenn es am Einbauort nicht benötigte Leitungen oder elektrische dem dafür notwendigen superrollo-Zubehör. Für den Rohrmotor in Verbindung mit Einrichtungen gibt, bauen Sie diese ab oder nehmen Sie sie außer Betrieb. -
Seite 5: Gerätebeschreibung
■ Verwenden Sie nur Original-Ersatz- und Zubehörteile von superrollo. Informationen hierzu finden Sie im Kapitel Zubehör ab Seite 15 In dieser Gebrauchsanleitung finden Sie folgende Kategorien von ■ Stellen Sie sicher, dass Reparaturen am Gerät nur vom superrollo- Gefahrenhinweisen: Kundenservice durchgeführt werden. -
Seite 6: Gerät Montieren
Rollladengewicht finden Sie im Abschnitt Zulässige Rollladen- ■ Befestigungsfedern. Flächen und -Gewichte ab Seite 6. Informationen zum superrollo-Zubehör finden Sie im Kapitel Zubehör ab Seite 15. ■ Das erforderliche superrollo-Zubehör muss vorhanden sein. Informationen zum superrollo-Zubehör finden Sie im Kapitel Zubehör ab Seite 15 Zulässige Rollladen-Flächen und -Gewichte... -
Seite 7: Gerät Zusammenbauen
Gerät montieren Um die Lagerposition P im Rollladenkasten zu bestimmen, messen und berechnen Sie folgende Maße: Durchmesser des aufgewickelten Rollladens Abstand der Lagerposition P von der Mitte der Führungsschiene (3) >X Abstand der Lagerposition P vom Boden des Rollladenkastens. Damit der Rollladen genug Spiel hat, muss Y größer als X sein. -
Seite 8: Gerät In Den Rollladenkasten Einbauen
Gerät montieren Gerät in den Rollladenkasten einbauen ACHTUNG Stecken Sie den Achsstift (1) des Antriebskopfes in das Loch des Beschädigung des Rohrmotors durch gewaltsames Einschlagen Antriebslagers (2). in die Wickelwelle. Stellen Sie sicher, dass die Einstellschrauben (3) zugänglich sind. Schlagen Sie niemals den Rohrmotor mit Gewalt in die Stellen Sie sicher, dass das Motorkabel (4) nach unten verläuft. -
Seite 9: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen Gerät in Betrieb nehmen Grundvoraussetzung für das Funktionieren der Fernbedienung ist eine geladene 27A-12V-Batterie im Batteriefach auf der Rückseite der Fernbedienung. Bevor Sie das Gerät verwenden können, müssen Sie folgende Schritte ausführen: Beim Drücken einer Taste leuchtet die Kontroll-LED. ■... -
Seite 10: Fernbedienung Verwenden
Gerät in Betrieb nehmen Drücken Sie zweimal die Taste P2 (1) neben dem Batteriefach auf der ACHTUNG Rückseite der Fernbedienung. Beschädigung des Rohrmotors durch Bohren oder Schrauben. Drücken Sie einmal die Taste AB. Bohren oder Schrauben Sie die Wickelwelle niemals im Bereich Sie hören vom Motor ausgehend sieben kurze Pieptöne. -
Seite 11: Störungen Beheben
Fahren Sie den Motor in den Tieflauf. Wenn der Rohrmotor defekt ist, müssen Sie das Gerät demontieren und vom superrollo-Kundenservice reparieren lassen. Gehen Sie hierbei wie folgt vor: Stoppen Sie unter dem gewünschten Endpunkt. Demontieren Sie das Gerät gemäß den Anweisungen im Kapitel Gerät Drehen Sie mit dem Einstellwerkzeug die untere Einstellschraube vorsichtig in demontieren ab Seite 14. -
Seite 12: Störungsmerkmale Und Abhilfe
Störungen beheben Störungsmerkmale und Abhilfe Merkmal Mögliche Ursache Abhilfe Der Motor läuft nicht (Totalausfall). Die Netzspannung fehlt. Stellen Sie sicher, dass die Versorgungsspannung (230 V) zur Verfügung steht. Stellen Sie sicher, dass das Gerät richtig angeschlossen ist. Informationen hierzu finden Sie im Abschnitt Gerät anschließen ab Seite 9. - Seite 13 Störungen beheben Merkmal Mögliche Ursache Abhilfe Das Gerät stoppt nicht. Der Adapter ist vom Limitring gerutscht. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist. Bauen Sie das Gerät aus. Informationen zum Ausbau des Gerätes finden Sie im Kapitel Gerät demontieren ab Seite 14.
-
Seite 14: Gerät Demontieren
Gerät demontieren Merkmal Mögliche Ursache Abhilfe Der Rollladen blockiert beim Hoch- oder Die Lamellen des Rollladens haben sich Stellen Sie sicher, dass alle Lamellen waagerecht sind. Herabfahren. verschoben. Schmieren Sie schwergängige Stellen mit Gleitwachs ein. Um den Rollladen frei zu ziehen, schalten Sie den Antrieb kurz in die Gegenrichtung ein. -
Seite 15: Technische Daten
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Garantiebedingungen superrollo Hausautomatisierung GmbH gibt 5 Jahre Garantie für Neugeräte, die entsprechend dieser Anleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. - Seite 68 Hausautomatisierung GmbH Gewerbepark 1 01156 Dresden Geräte zur Reparatur bitte senden an: Telefon: +49 351 43848-28 Please forward devices for repair to: Telefax: +49 351 43848-22 Por favor envíe los aparatos para reparar a: E-Mail: info@superrollo-online.de Em caso de reparação, envie o aparelho para: Internet: www.superrollo-online.de...
