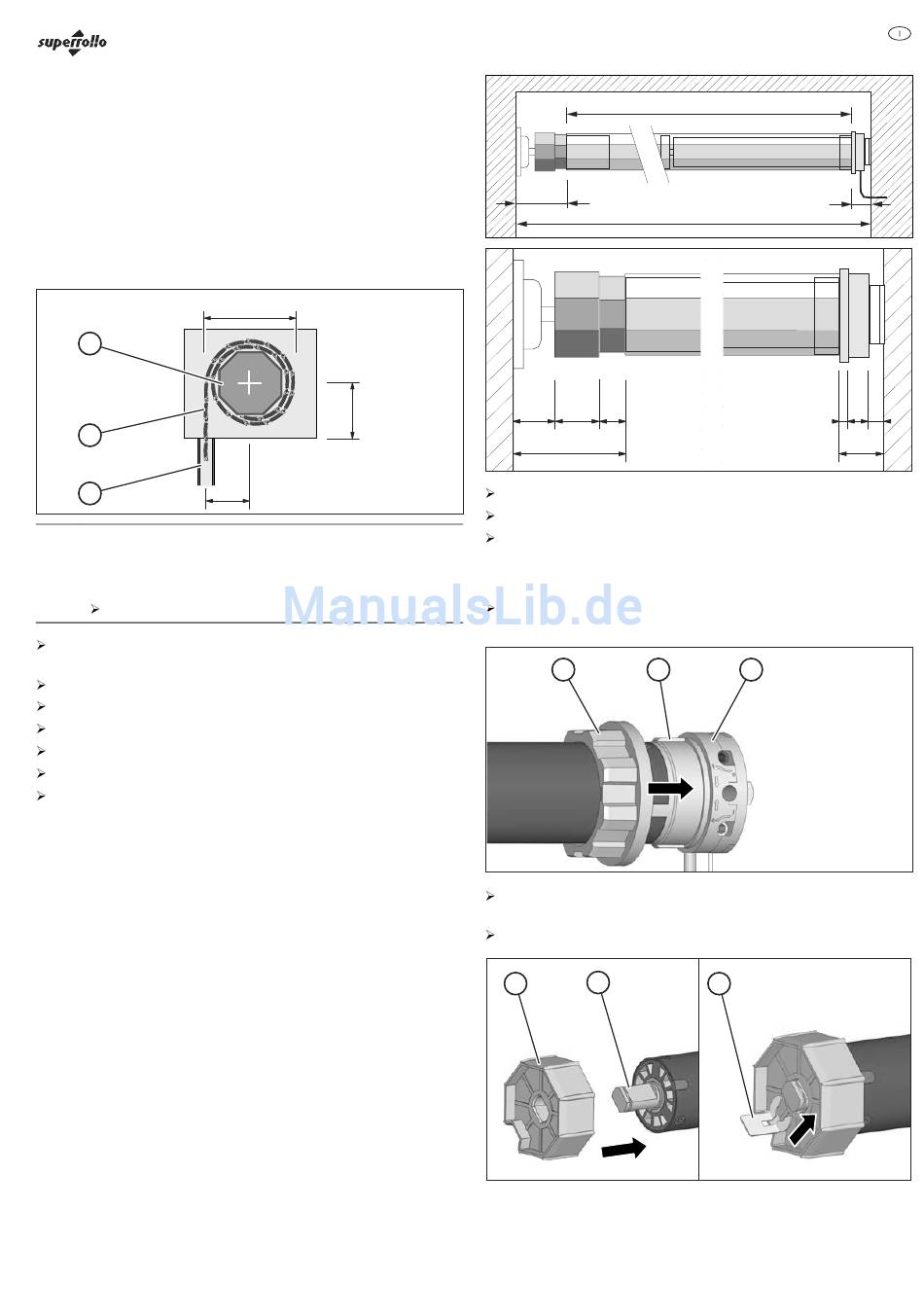

Per determinare il punto P del cuscinetto nel cassonetto, misurate e calcolate le
seguenti dimensioni:
D diametro della saracinesca avvolta
X D/2 distanza del punto P del cuscinetto dal centro della
guida (3)
Y >X distanza del punto P del cuscinetto dal fondo del
cassonetto. Y deve essere più grande di X per
assicurare che la saracinesca abbia gioco sufficiente.
1
2
3
ATTENZIONE
Danneggiamenti del motoriduttore tubolare a causa di
saracinesche avvolte oblique.
Assicuratevi che l'apparecchio sia installato in bolla.
Contrassegnate con una penna il punto P del cuscinetto sul lato interno desto e
sinistro del cassonetto.
Assicuratevi che l'orientamento delle marcature sia in bolla.
Posizionate i cuscinetti al centro delle marcature.
Contrassegnate i fori con una penna.
Eseguite i fori con un diametro di 8 mm.
Inserite i tasselli.
Avvitate i cuscinetti.
Accorciare il tubo di avvolgimento
Per determinare la lunghezza L del tubo di avvolgimento, misurate e calcolate le
seguenti dimensioni:
A larghezza luce netta del cassettone
B b1+b2+b3
b1 profondità del supporto
b2 larghezza della battuta della calotta del rullo
b3 1/3 lunghezza dell'asta della calotta del rullo
C c1+c2+c3
c1 profondità della battuta dell'adattatore
c2 profondità della testata motrice
c3 profondità del supporto
L A-(B+C)
D
P
Y
X
B
b1 b2 b3
B
Contrassegnate sul tubo di avvolgimento la lunghezza L con una penna.
Accorciate il tubo di avvolgimento ad angolo retto con un seghetto per metalli.
Sbavate gli spigoli interni ed esterni con una lima.
Montaggio dell'apparecchio
Spingete l'adattatore (1) con cava sopra il nasello del anello d'arresto (2) della
testata motrice (3).
1 2
1. Spingete il trascinatore (1) fino in battuta sul perno dell'asta del motoriduttore
tubolare (2)
2. Assicurate il trascinatore con il fermaglio di sicurezza in fornitura (3).
2
1
Montaggio dell'apparecchio
L
C
A
c1
3
3
1.
c2 c3
C
2.
