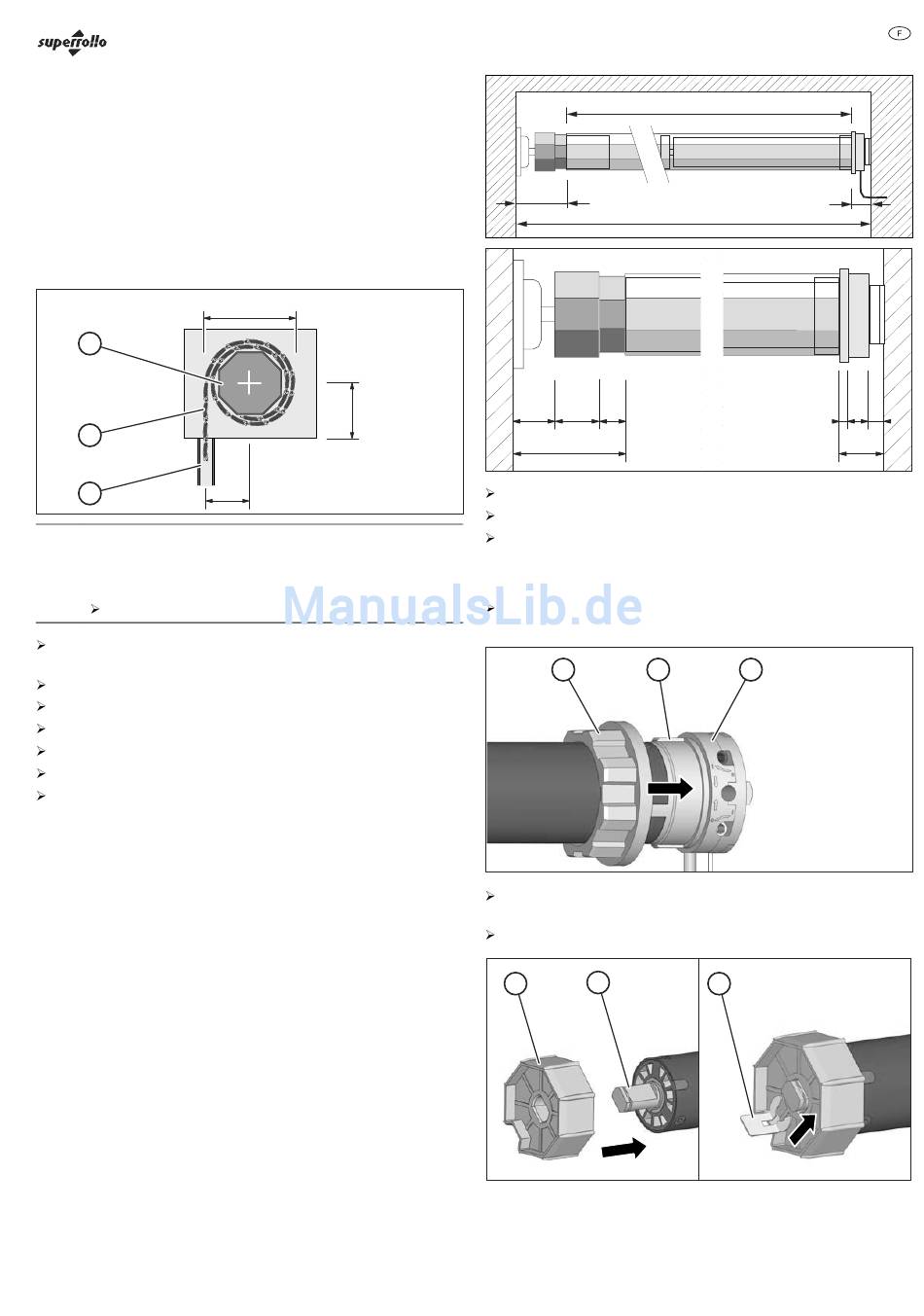

Pour déterminer la position du support P dans le coffre du volet roulant, mesurez
et calculez les cotes suivantes :
D Diamètre du volet roulant enroulé
X D/2 Distance entre la position du support P et le milieu du
rail de guidage (3)
Y >X Distance entre la position du support P et le fond du
coffre du volet roulant. Pour que le volet roulant ait
suffisamment de place, Y doit être supérieur à X.
1
2
3
Attention
Le moteur tubulaire risque d'être abîmé si le volet roulant est
enroulé de travers.
Assurez-vous que l'appareil est monté horizontalement.
Marquez au crayon les positions du support P sur les côtés intérieurs droit et
gauche du coffre du volet roulant.
Assurez-vous que les repères sont bien ajustés à l'horizontale.
Maintenez le support au milieu sur les repères.
Marquez des repères pour les trous de perçage au crayon.
Percer les trous avec un foret de 8 mm.
Insérez les chevilles.
Vissez le support.
Scier l'arbre enrouleur
Pour déterminer la longueur L de l'arbre enrouleur, mesurez et calculez les cotes
suivantes :
A Largeur intérieure du coffre du volet roulant
B b1+b2+b3
b1 Profondeur du contre-support
b2 Largeur de la butée de la capsule du cylindre
b3 1/3 de la longueur de la tige de la capsule du cylindre
C c1+c2+c3
c1 Profondeur de la butée de l'adaptateur
c2 Profondeur de la tête d'entraînement
c3 Profondeur du support d'entraînement
L A-(B+C)
D
P
Y
X
B
b1 b2 b3
B
Marquez d'un repère au crayon la longueur L sur l'arbre enrouleur.
Sciez à angle droit l'arbre enrouleur à l'aide d'une scie à métaux.
Ebavurez les bords à l'intérieur et l'extérieur avec une lime.

Assembler l'appareil

Insérez l'adaptateur (1) avec la rainure sur le ressort de la bague limite (2) sur
la tête d'entraînement (3).
1 2
1. Poussez la pièce d'entraînement (1) jusqu'à la butée sur l'axe du moteur
tubulaire (2).
2. Sécurisez la pièce d'entraînement avec le clip de sécurité fourni (3).
2
1
Monter l'appareil
L
C
A
c1
3
3
1.
c2 c3
C
2.
