PORTUGUÊS
O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar
equipamento de luz inteligente. É necessário ligar o controlador DMX e todos os
efeitos luminosos em cadeia utilizando cabo balanceado XLR M/F de boa qualidade.
De forma a evitar que os efeitos luminosos tenham um comportamento estranho
devido a interferências, deverá utilizar um terminal de 90Ω a 120Ω no final da cadeia.
Nunca utilize seccionadores de cabo em Y, essa solução não irá funcionar!
Cada efeito luminoso na cadeia tem de ter o seu próprio endereço inicial DMX de forma a poder
descodificar os comandos do controlador a ela destinados.

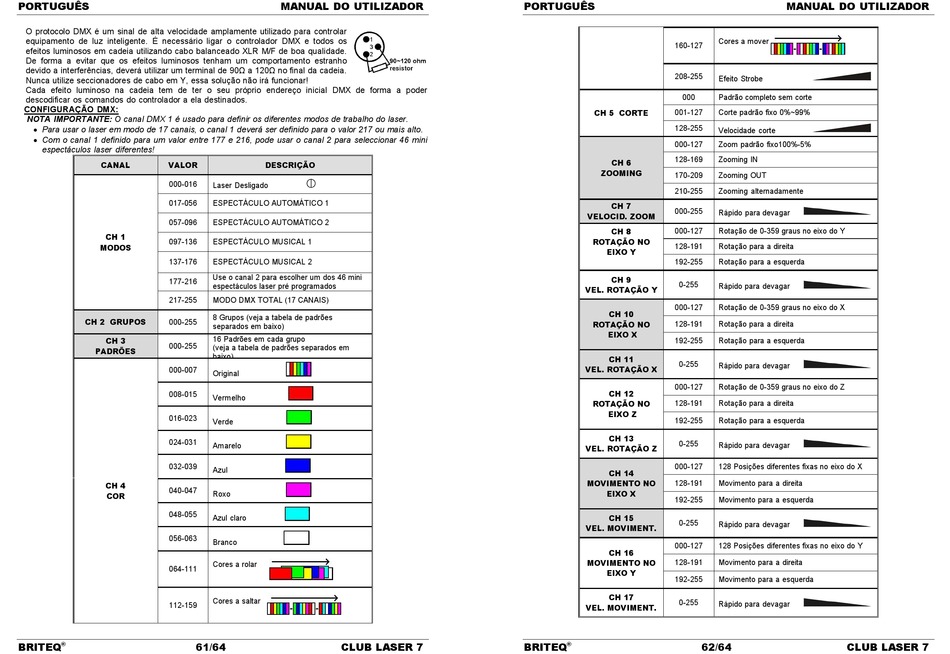

CONFIGURAÇÃO DMX:
NOTA IMPORTANTE: O canal DMX 1 é usado para definir os diferentes modos de trabalho do laser.
 Para usar o laser em modo de 17 canais, o canal 1 deverá ser definido para o valor 217 ou mais alto.
 Com o canal 1 definido para um valor entre 177 e 216, pode usar o canal 2 para seleccionar 46 mini
espectáculos laser diferentes!
CANAL VALOR
000-016
017-056
057-096
CH 1
097-136
MODOS
137-176
177-216
217-255
CH 2 GRUPOS
000-255
CH 3
000-255
PADRÕES
000-007
008-015
016-023
024-031
032-039
CH 4
040-047
COR
048-055
056-063
064-111
112-159
BRITEQ 61/64
®
MANUAL DO UTILIZADOR
DESCRIÇÃO
Laser Desligado
ESPECTÁCULO AUTOMÁTICO 1
ESPECTÁCULO AUTOMÁTICO 2
ESPECTÁCULO MUSICAL 1
ESPECTÁCULO MUSICAL 2
Use o canal 2 para escolher um dos 46 mini
espectáculos laser pré programados
MODO DMX TOTAL (17 CANAIS)
8 Grupos (veja a tabela de padrões
separados em baixo)
16 Padrões em cada grupo
(veja a tabela de padrões separados em
baixo)
Original
Vermelho
Verde
Amarelo
Azul
Roxo
Azul claro
Branco
Cores a rolar
Cores a saltar
CLUB LASER 7
PORTUGUÊS
160-127
208-255
000
CH 5 CORTE
001-127
128-255
000-127
128-169
CH 6
ZOOMING
170-209
210-255
CH 7
000-255
VELOCID. ZOOM
CH 8
000-127
ROTAÇÃO NO
128-191
EIXO Y
192-255
CH 9
0-255
VEL. ROTAÇÃO Y
000-127
CH 10
ROTAÇÃO NO
128-191
EIXO X
192-255
CH 11
0-255
VEL. ROTAÇÃO X
000-127
CH 12
ROTAÇÃO NO 128-191
EIXO Z
192-255
CH 13
0-255
VEL. ROTAÇÃO Z
000-127
CH 14
MOVIMENTO NO
128-191
EIXO X
192-255
CH 15
0-255
VEL. MOVIMENT.
000-127
CH 16
MOVIMENTO NO
128-191
EIXO Y
192-255
CH 17
0-255
VEL. MOVIMENT.
BRITEQ 62/64
®
MANUAL DO UTILIZADOR
Cores a mover
Efeito Strobe
Padrão completo sem corte
Corte padrão fixo 0%~99%
Velocidade corte
Zoom padrão fixo100%-5%
Zooming IN
Zooming OUT
Zooming alternadamente
Rápido para devagar
Rotação de 0-359 graus no eixo do Y
Rotação para a direita
Rotação para a esquerda
Rápido para devagar
Rotação de 0-359 graus no eixo do X
Rotação para a direita
Rotação para a esquerda
Rápido para devagar
Rotação de 0-359 graus no eixo do Z
Rotação para a direita
Rotação para a esquerda
Rápido para devagar
128 Posições diferentes fixas no eixo do X
Movimento para a direita
Movimento para a esquerda
Rápido para devagar
128 Posições diferentes fixas no eixo do Y
Movimento para a direita
Movimento para a esquerda
Rápido para devagar
CLUB LASER 7
