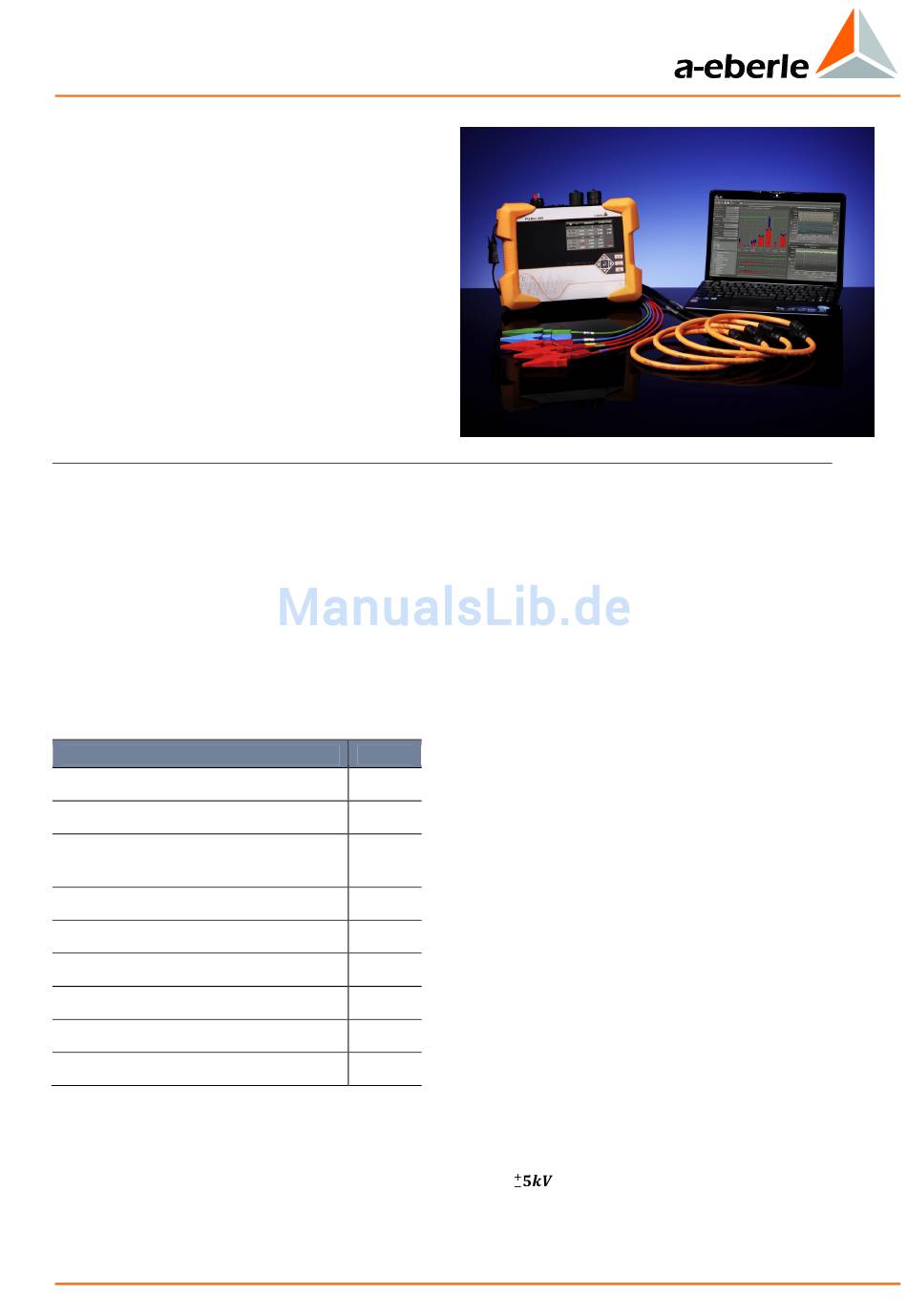

A. Eberle PQ-Box 200 Bedienungsanleitung

Technische Daten
Netzanalysator /
Transientenrekorder
Modell PQ-Box 200
1
Störungsaufklärung
1
Bewertung der Spannungsqualität
nach EN50160 und IEC61000-2-2/-2-4
1
FFT Analyse bis 20kHz
1
Lastanalysen; Energiemessungen
1
Transientenanalyse 2 MHz (+/- 5kV)
1
Rundsteuersignalanalyse
1
Hochwertige Software für PQ-Box 100 / 200
1. Verwendung
Die PQ-Box 200 ist ein leistungsstarker, tragbarer
Netzanalysator, Leistungsmesser und Transienten-
rekorder in einem Gerät. Die Benutzerfreundlichkeit
stand bei der Entwicklung im Vordergrund.
Das Gerät wurde für den mobilen Betrieb (Schutz-
klasse IP65) entwickelt
Messungen im öffentlichen Netz (CAT IV), sowie in
industrieller Umgebung bis 1000V Messspannung.
Die PQ Box 200 erfüllt alle Anforderungen der Mess-
gerätenorm IEC61000-4-30 gemäß Klasse A.
Parameter
Genauigkeit der Spannungsmessung
Ermittlung der Zeitintervalle
Markierung der Messwerte
bei Ereignissen
Harmonische, Zwischenharmonische
Flicker
Frequenz
Spannungsunsymmetrie
Ereigniserfassung
Zeitsynchronisation
Die geringen Abmessungen ermöglichen den Einsatz in
engen Räumen und Schaltschränken. Das nicht
leitfähige Gehäuse der Box ermöglicht den direkten
Einsatz in unmittelbarer Nähe zu stromführenden
Leitern. Durch die applikationsbezogene Vorein-
stellung aller Triggerbedingungen ist das Gerät sehr
einfach zu handhaben.
Ausgabe 08/2012
und ist geeignet für
Klasse
A
A
A
A
A
A
A
A
A
Um den Verursacher von Netzstörungen schnell zu
lokalisieren, ist das Gerät mit einer Vielzahl von
Triggermöglichkeiten ausgestattet.
Zur Datenübertragung steht eine USB 2.0- und eine
TCP/IP Schnittstelle zur Verfügung. Auch kann die
Micro-SD Speicherkarte vom Anwender getauscht
werden.
Bei Stromausfall übernimmt
unterbrechungsfreie Stromversorgung den Betrieb
von bis zu 6 Stunden.
2. Messfunktionen
Die PQ-Box 200 ist optional mit einer Transientenkarte
und Rundsteuersignalanalyse erhältlich:
1
PQ-Box 200
- Leistungsanalyse
- Datenlogger
- Störungssuche
- Onlinemessungen
- Parametrierbare Trigger für Oszilloskop-Rekorder
und für 10ms Effektivwert-Rekorder
- Automatische Triggeranpassung an das Messsignal
- Normberichte nach EN50160, IEC61000-2-2/-2-4 für
öffentliche Netzte und Industrienetze.
1
Option „Transientenmesskarte" (T1)
- parametrierbare Abtastfrequenz der Transienten-
messkarte (200kHz, 500kHz, 1MHz, 2MHz).
- Nachrüstbar (werksseitig)
- Messbereich der transienten Überspannungen be-
trägt:
1
Option „Rundsteuersignalanalyse" (R1)
- Erfassung des Rundsteuertelegrammes für U und I
die eingebaute,
