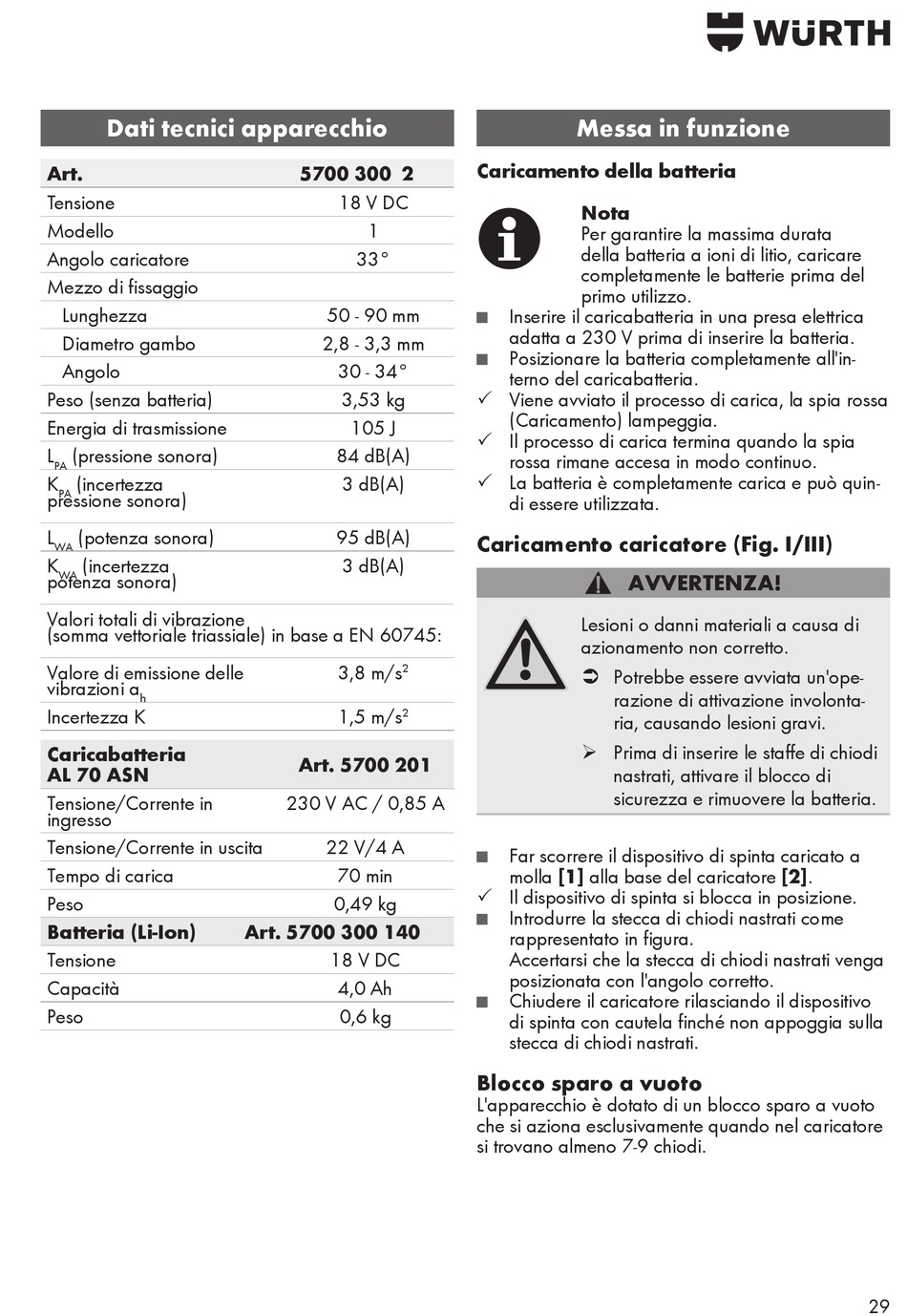

Messa In Funzione - Würth ASN 5090 Originalbetriebsanleitung

Dati tecnici apparecchio
Art.
Tensione
Modello
Angolo caricatore
Mezzo di fissaggio
Lunghezza
Diametro gambo
Angolo
Peso (senza batteria)
Energia di trasmissione
L (pressione sonora)
PA
K (incertezza
pressione sonora) PA
L (potenza sonora)
WA
K (incertezza
potenza sonora)
WA
Valori totali di vibrazione
(somma vettoriale triassiale) in base a EN 60745:
Valore di emissione delle
vibrazioni a
h
Incertezza K
Caricabatteria
AL 70 ASN
Tensione/Corrente in
ingresso
Tensione/Corrente in uscita
Tempo di carica
Peso
Batteria (Li-Ion)
Tensione
Capacità
Peso
5700 300 2
18 V DC
1
33°
50 - 90 mm
2,8 - 3,3 mm
30 - 34°
3,53 kg
105 J
84 dB(A)
3 dB(A)
95 dB(A)
3 dB(A)
3,8 m/s
2
1,5 m/s
2
Art. 5700 201
230 V AC / 0,85 A
22 V/4 A
70 min
0,49 kg
Art. 5700 300 140
18 V DC
4,0 Ah
0,6 kg

Messa in funzione

Caricamento della batteria
Nota
Per garantire la massima durata
della batteria a ioni di litio, caricare
completamente le batterie prima del
primo utilizzo.
Inserire il caricabatteria in una presa elettrica
■
adatta a 230 V prima di inserire la batteria.
Posizionare la batteria completamente all'in-
■
terno del caricabatteria.
3 Viene avviato il processo di carica, la spia rossa
(Caricamento) lampeggia.
3 Il processo di carica termina quando la spia
rossa rimane accesa in modo continuo.
3 La batteria è completamente carica e può quin-
di essere utilizzata.
Caricamento caricatore (Fig. I/III)
AVVERTENZA!
Lesioni o danni materiali a causa di
azionamento non corretto.
 Potrebbe essere avviata un'ope-
razione di attivazione involonta-
ria, causando lesioni gravi.
¾ Prima di inserire le staffe di chiodi
nastrati, attivare il blocco di
sicurezza e rimuovere la batteria.
Far scorrere il dispositivo di spinta caricato a
■
molla [1] alla base del caricatore [2].
3 Il dispositivo di spinta si blocca in posizione.
Introdurre la stecca di chiodi nastrati come
■
rappresentato in figura.
Accertarsi che la stecca di chiodi nastrati venga
posizionata con l'angolo corretto.
Chiudere il caricatore rilasciando il dispositivo
■
di spinta con cautela finché non appoggia sulla
stecca di chiodi nastrati.
Blocco sparo a vuoto
L'apparecchio è dotato di un blocco sparo a vuoto
che si aziona esclusivamente quando nel caricatore
si trovano almeno 7-9 chiodi.
