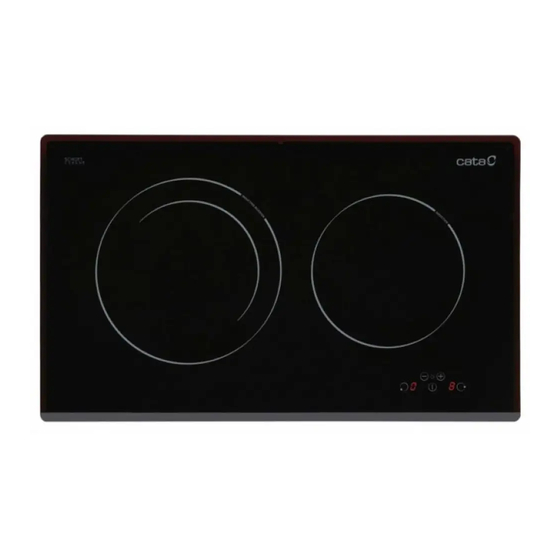

Cata IB 2 PLUS BK Bedienungs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Cata Anleitungen
  4. Kochfelder
  5. IB 2 PLUS BK
  6. Bedienungs- und wartungsanleitung
Cata IB 2 PLUS BK Bedienungs- Und Wartungsanleitung

Cata IB 2 PLUS BK Bedienungs- Und Wartungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Cata IB 2 PLUS BK

Inhaltszusammenfassung für Cata IB 2 PLUS BK

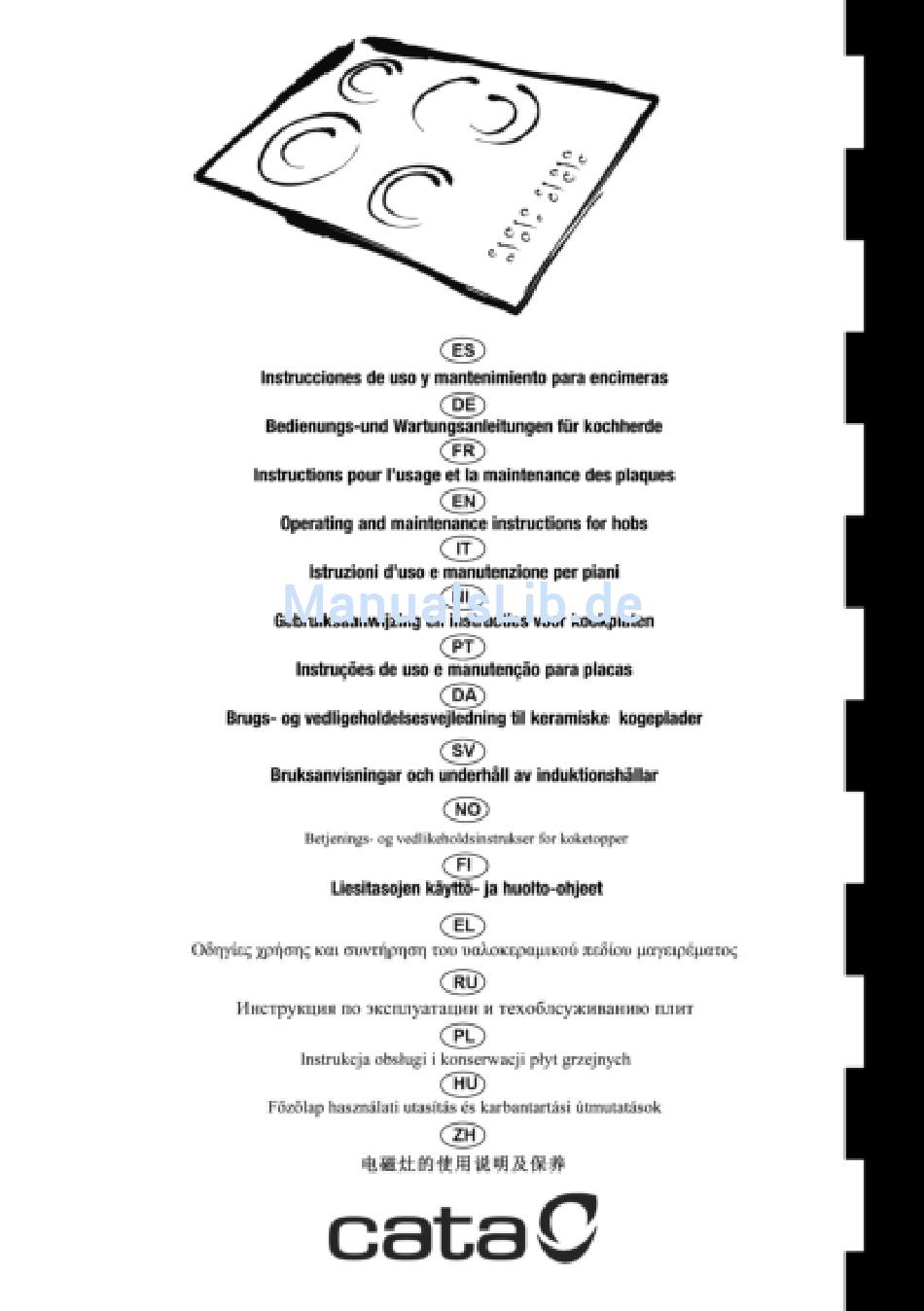

  • Seite 2 IB 302 BK, IB 2 PLUS BK, IB 603 WH, IB 603 BK, IB 604 BK, IB 753 BK, I 302, I 2 PLUS, I 603 B WH, I 603 B, I 604 B/A, I 604 B, I 704, I 753 BK...
  • Seite 3 - Si la superficie de la encimera se rompe, desconectar inmediatamente el aparato de la red para evitar la posibilidad de sufrir un shock eléctrico. ESTE PRODUCTO CONCEBIDO - Para la limpieza de la encimera no debe PARA UN USO DE TIPO DOMÉSTICO. EL usarse ningún limpiador a vapor.
  • Seite 4 Instale en el cableado fijo un medio de PRINCIPIOS DE FUNCIONAMIENTO (Fig. 1) desconexión de la red eléctrica con una Se basa en las propiedades electromagnéticas y funciona con la separación de contacto en todos los polos mayor parte de los recipientes de cocción. que permita una desconexión completa en El circuito electrónico gobierna el funcionamiento de la bobina condiciones de sobretensión de categoría...
  • Seite 5 Apagado de todas las zonas de cocción El touch se enciende presionando únicamente la tecla de alimentación. Presionando la tecla de alimentación podrá obtenerse en caso presionarse tecla alimentación cualquier momento el apagado inmediato de todas las zonas. simultáneamente con otras teclas no se obtendrá ningún En modalidad standby aparecerá...
  • Seite 6 El calentamiento y el enfriamiento se calculan sobre la base de: y la tecla MENOS. La “L“ (LOCKED/ bloqueado) desaparece del · El nivel de potencia seleccionado (entre “0“ y “9“) display y en todas las zonas de cocción aparece “0“ con un punto ·...
  • Seite 7 Apagar / modificar el temporizador cocina, luego enjuagar con agua y secar con un paño limpio. De ninguna manera usar esponjas o · El temporizador puede ser modificado o apagado en cualquier estropajos abrasivos; evitar también el uso de detergentes momento presionando las teclas MENOS (2) y MÁS (3) químicos agresivos o quitamanchas.

  • Seite 8: Zur Vermeidung Eines Elektroschocks

    - Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden. - Das Kochfeld darf nicht mit Dampf gereinigt werden. DIESES PRODUKT HAUSHALTSGERÄT GEDACHT. FÜR - Das Gerät und seine zugänglichen Teile SCHADEN AN SACHEN ODER PERSONEN, können während des Betriebes heiß...
  • Seite 9 Installieren Sie in der festen Verkabelung ARBEITSWEISE (Abb. 1) eine Abschaltvorrichtung mit omnipolarem Es beruht auf den elektromagnetischen Eigenschaften des Trennschalter, Falle einer Großteils der Kochgefässe. Überspannung der Kategorie III eine Der Stromkreis steuert den Betrieb der Drosselspule (Induktor), vollständige Abschaltung vom Netz nach die ein Magnetfeld aufbaut.
  • Seite 10 auf allen Kochstellenanzeigen in einem 1- Sekunden-Takt zum Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen Anzeigen, dass momentan keine Kochstelle selektiert ist. gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Die Elektronik bleibt nach dem Einschalten für 20 Sekunden Sollte eine der Kochzonen heiß...
  • Seite 11 die Steuerung zwischenzeitlich Aus- und wieder Eingeschaltet Restwärmeanzeige Der Benutzer soll auf auf eine gefährliche Berührtemperatur wurde. Auch ein Reset (nach spannungslosen Zustand) der auf der Glaskeramik im Bereich einer Kochstelle hingewiesen Steuerung hebt die Verriegelung nicht auf. werden. Die Tempertur wird über ein mathematisches Modell berechnet und verbliebene Restwärme mittels eines „H“...
  • Seite 12 vorgenommenen Einstellung zurückzuzählen. Nach - Es wird abgeraten von Gefäßen aus Glas, Keramik, Terracotta, dem Ablauf der Zeit erfolgt ein akustisches Signal und die Aluminium, Kupfer oder nicht magnetischem (austenitischem) Timeranzeige blinkt. rostfreiem Stahl. Das akustische Signal wird Instandhaltung (Abb. 4) ·...
