DEUTSCH
2. Erläuterungen zur Photobox

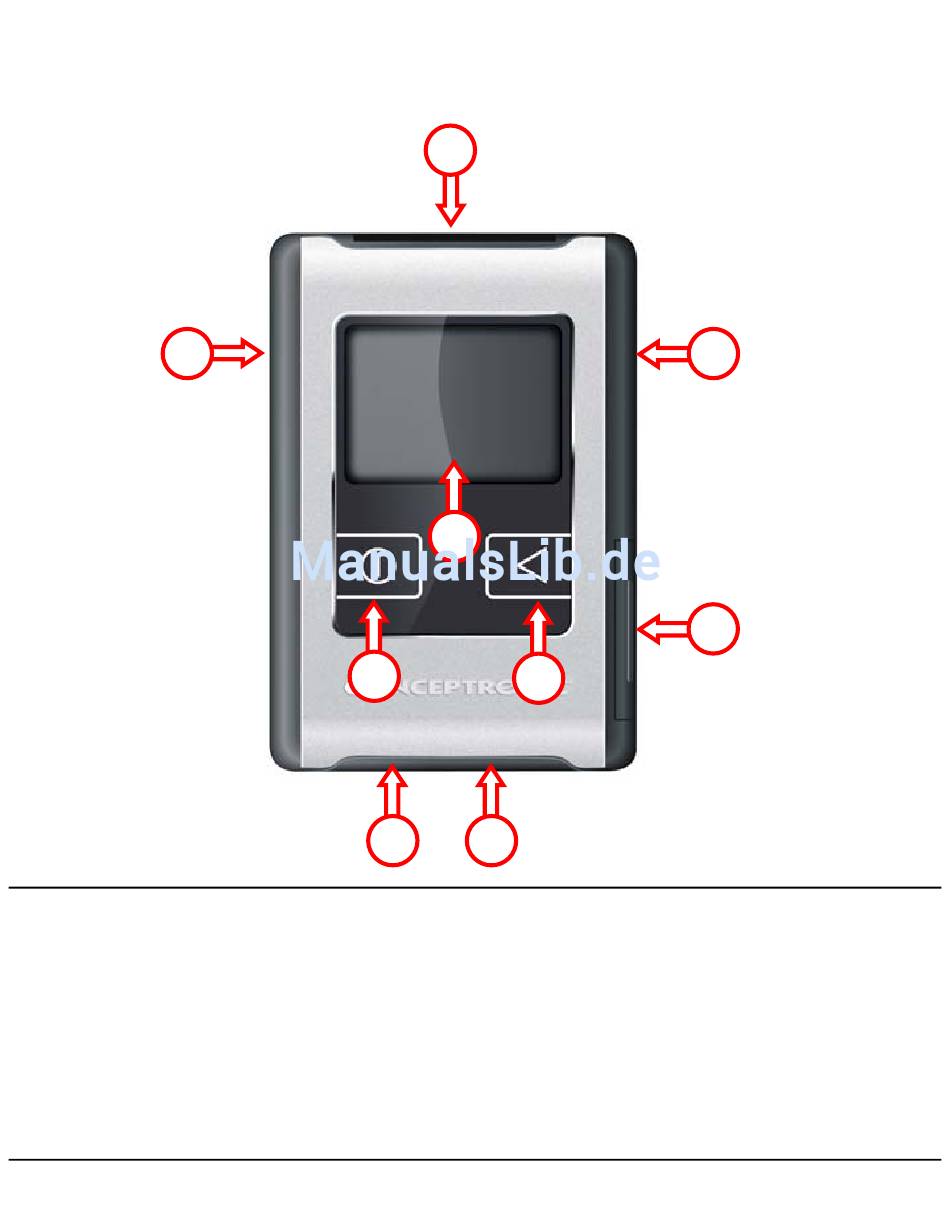

2.1 Bedienungselemente

2
Nr Beschreibung
1 Kartensteckplatz des Typs CF
2 Kartensteckplatz Mini
3 Kartensteckplatz des Typs SD/MMC/MS
4 Farbdisplay
5 Power- / Auswahl-Taste
6 Kopier -/ Enter-Taste
7 Mini-USB-Eingang
8 DC-Eingangsbuchse (5V, 1A)
9 Akkufach
1
4
5 6
7
8
Kartensteckplatz für CF Typ 1,2, Microdrive
Kartensteckplatz für Mini SD, MS Duo, MS Pro duo
Kartensteckplatz für SD, MMC, MS, MS Pro
Anzeige des Photobox-Status (vgl. Kapitel 2.2)
Ein-/Ausschalten der Photobox, Ändern der Auswahl
Kopieren der Karte auf die Festplatte,
Befehle ausführen
USB-Anschluss für PC
Anschluss für Netzteil
Für Akku der Photobox (3,7V, 1305mA)
47
3
9
