TEILELISTE—Modell-Nr. PFEVEL59830
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Pfosten
3
1
Vorderer Stabilisator
4
1
Hinterer Stabilisator
5
1
Computer
6
1
Linker Seitenschutz
7
1
Rechter Seitenschutz
8
2
Pedalscheibe
9
1
Linke Haltestange
10
1
Rechte Haltestange
11
2
Schaumstoffgriff
12
1
Rechtes Pedal
13
1
Linkes Pedal
14
2
Pedalfeder
15
2
Pedalknopf
16
1
Linke Federklammer
17
2
Vordere Federklammer
18
2
Lenker-Endkappe
19
12
M6 x 33mm Flachkopfbolzen
20
2
Verstellbolzen
21
4
Klemmring
22
2
M8 x 19mm Randschraube
23
2
Haltestange-Kappe
24
4
Haltestangebuchse
25
2
Haltestange-Abstandsstück
26
2
Pfosten-Abstandsstück
27
2
M10 x 78mm knopfförmiger Bolzen
28
4
Vordere Federbuchse
29
8
M10 Nylon-Verschlussmutter
30
1
Pfosten-Buchse
31
1
Linke vordere Endkappe
32
2
Rad
33
2
M6 x 72mm Knopfschraube
34
4
M10 x 112mm Einsteckbolzen
35
2
Hintere Stabilisator-Endkappe
36
2
Linker Kurbelarm
37
2
Rolle
38
6
M10 Unterlegscheibe
39
1
Kurbel
40
2
Kurbellager
41
1
Schwungrad
42
2
Schwungrad-Lager
43
1
Magnet
44
1
Schwungrad-Achse
45
6
M8.5mm Unterlegscheibe
46
8
M8 Nylon-Verschlussmutter
47
2
Kurbelschraube
48
1
Rechter Kurbelarm
49
1
M6 x 25mm Bolzen
50
4
M8 x 45mm knopfförmiger Bolzen
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R1003A
Nr.
Zahl
Beschreibung
51
4
M6 x 18mm knopfförmiger Bolzen
52
1
"C" Magnetklammer
53
3
M10,3 schwarze Unterlegscheibe
54
1
C-förmige Magnet
55
1
Motor
56
1
Riemen
57
4
M8 x 33mm knopfförmige Schraube
58
12
M6 Unterlegscheibe
59
16
M6 Nylon-Verschlussmutter
60
3
M6 Mutter
61
4
M5 Nylon-Verschlussmutter
62
4
M5 x 12mm Bolzen
63
1
M10 x 88mm Knopfschraube
64
2
M4 x 6mm Schraube
65
8
M5 x 33mm Schraube
66
3
M4 x 16mm Schraube
67
4
M4 x 25mm Schraube
68
1
Rechte vordere Endkappe
69
1
Membranenschalter-Klemme
70
4
M10 gespaltene Unterlegscheibe
71
3
M10 x 27mm Knopfschraube
72
2
Ausgleichungsfuß
73
1
M5 x 16mm Schraube
74
1
4,5mm Abstandsstück
75
1
M6 Ösenbolzen
76
1
Feder
77
1
Membranenschalter
78
1
Membranenschalter-Klammer
79
2
Haltestangenbein
80
1
Seitenschutz-Abdeckung
81
1
Handgriff-Pulssensor
82
1
Rechte Federklammer
83
1
Rahmen-Abstandsstück
84
4
M4 x 12mm selbstschneidende
Schraube
85
1
Widerstandskabelmontage
86
1
Oberer Drahthalter
87
1
Niederer Drahthalter
88
2
Federklammer-Abstandsstück
89
2
M8 x 22mm knopfförmige Schraube
90
1
U-förmige Klammer
91
8
M4 x 19mm Schraube
92
1
Große M6 Unterlegscheibe
#
1
Spalter
#
1
Audiokabel
#
1
Adapter
#
1
Batteriendeckel
#
1
Inbussschlüssel
#
1
Schmiermittel
#
1
Bedienungsanleitung
22
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Wahl des revolutionären
PROFORM
®
605 HR. Der PROFORM
®
605 HR ist ein
unglaublich flüssig verlaufendes Trainingsgerät, das Ihre
Füße auf natürlichem, elliptischem Weg führt, so dass
der Aufprall auf Ihre Knie- und Fußgelenke minimal
wird. Und der einzigartige PROFORM
®
605 HR bietet
verstellbaren Widerstand und einen Computer von
höchster Qualität an, um Ihnen das beste Training zu
ermöglichen. Herzlich willkommen zur völlig neuen Welt
der natürlichen, elliptischen Bewegung, von
PROFORM.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Computer
Haltestange
VORDERSEITE
Rad
Ausgleichungsfuß
LINKE SEITE
Sie Ihren Ellipsentrainer in Verwendung nehmen.
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kundendienst
unter der Service-Telefon-Nr. 01805 231 244 in Verbin-
dung. Halten Sie bitte vor Ihrem Anruf die Modell- und
die Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEL59830. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Ellipsentrainer finden
(die genaue Stelle des Aufklebers ersehen Sie aus der
Vorderseite dieser Bedienungsanleitung).

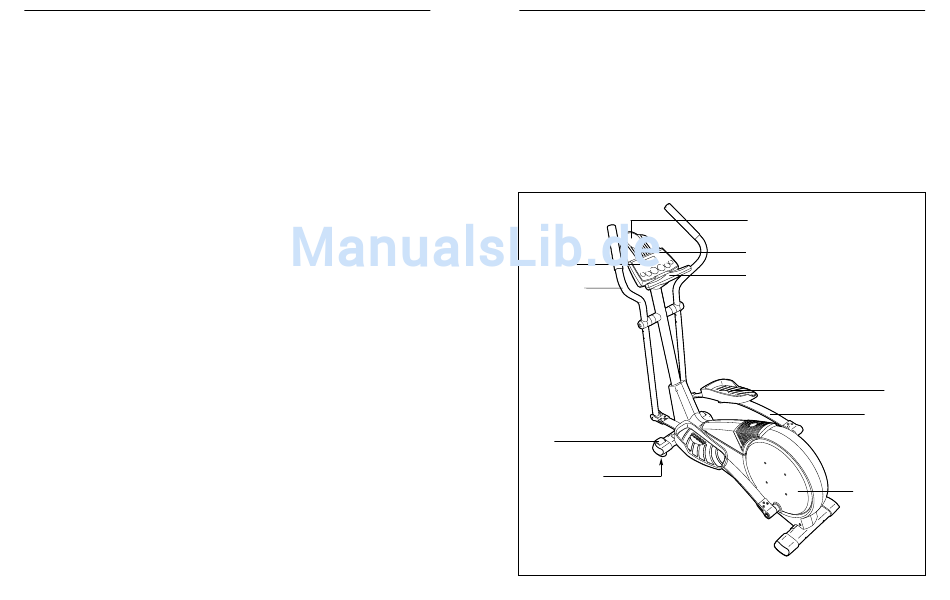

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut.
Wasserflaschenhalter*
Buchhalter
Handgriff-Pulssensor
Pedal
Pedalfeder
RÜCKSEITE
Pedalscheibe
*Flasche nicht
inbegriffen.
3
