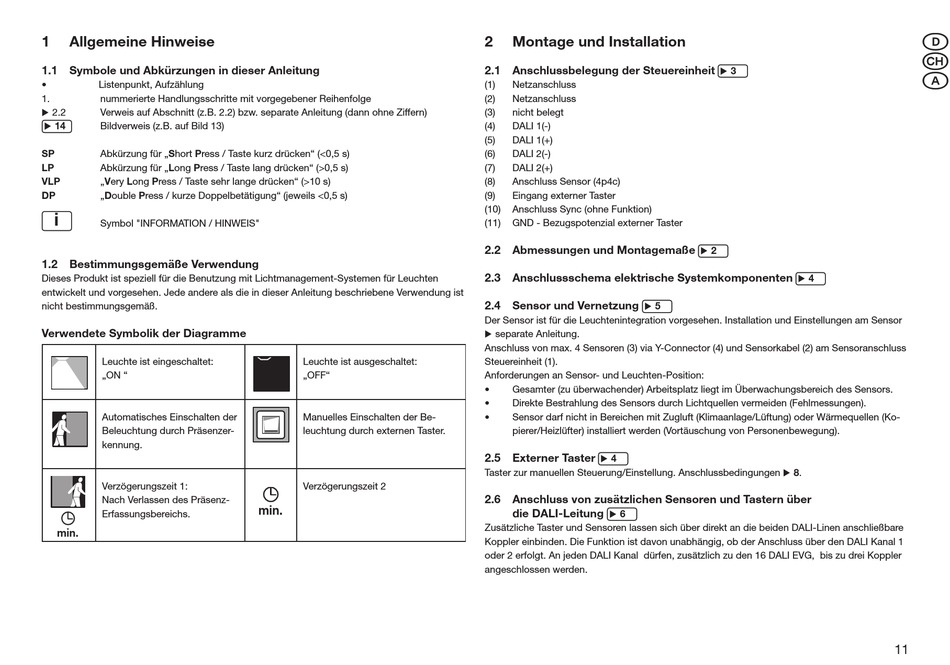

Allgemeine Hinweise
1.1 Symbole und Abkürzungen in dieser Anleitung
•
Listenpunkt, Aufzählung
1.
nummerierte Handlungsschritte mit vorgegebener Reihenfolge
2.2
Verweis auf Abschnitt (z.B. 2.2) bzw. separate Anleitung (dann ohne Ziffern)
14
Bildverweis (z.B. auf Bild 13)
SP
Abkürzung für „Short Press / Taste kurz drücken" (<0,5 s)
LP
Abkürzung für „Long Press / Taste lang drücken" (>0,5 s)
VLP
„Very Long Press / Taste sehr lange drücken" (>10 s)
DP
„Double Press / kurze Doppelbetätigung" (jeweils <0,5 s)
i
Symbol "INFORMATION / HINWEIS"
1.2 Bestimmungsgemäße Verwendung
Dieses Produkt ist speziell für die Benutzung mit Lichtmanagement-Systemen für Leuchten
entwickelt und vorgesehen. Jede andere als die in dieser Anleitung beschriebene Verwendung ist
nicht bestimmungsgemäß.
Verwendete Symbolik der Diagramme
Leuchte ist eingeschaltet:
„ON "
Automatisches Einschalten der
Beleuchtung durch Präsenzer-
kennung.
Verzögerungszeit 1:
Nach Verlassen des Präsenz-
Erfassungsbereichs.
min.
Leuchte ist ausgeschaltet:
„OFF"
Manuelles Einschalten der Be-
leuchtung durch externen Taster.
Verzögerungszeit 2
min.
2
Montage und Installation
2.1 Anschlussbelegung der Steuereinheit
(1)
Netzanschluss
(2)
Netzanschluss
(3)
nicht belegt
(4)
DALI 1(-)
(5)
DALI 1(+)
(6)
DALI 2(-)
(7)
DALI 2(+)
(8)
Anschluss Sensor (4p4c)
(9)
Eingang externer Taster
(10)
Anschluss Sync (ohne Funktion)
(11)
GND - Bezugspotenzial externer Taster
2.2 Abmessungen und Montagemaße
2.3 Anschlussschema elektrische Systemkomponenten
2.4 Sensor und Vernetzung
5
Der Sensor ist für die Leuchtenintegration vorgesehen. Installation und Einstellungen am Sensor
separate Anleitung.
Anschluss von max. 4 Sensoren (3) via Y-Connector (4) und Sensorkabel (2) am Sensoranschluss
Steuereinheit (1).
Anforderungen an Sensor- und Leuchten-Position:
•
Gesamter (zu überwachender) Arbeitsplatz liegt im Überwachungsbereich des Sensors.
•
Direkte Bestrahlung des Sensors durch Lichtquellen vermeiden (Fehlmessungen).
•
Sensor darf nicht in Bereichen mit Zugluft (Klimaanlage/Lüftung) oder Wärmequellen (Ko-
pierer/Heizlüfter) installiert werden (Vortäuschung von Personenbewegung).
2.5 Externer Taster
4
Taster zur manuellen Steuerung/Einstellung. Anschlussbedingungen
2.6 Anschluss von zusätzlichen Sensoren und Tastern über
die DALI-Leitung
6
Zusätzliche Taster und Sensoren lassen sich über direkt an die beiden DALI-Linen anschließbare
Koppler einbinden. Die Funktion ist davon unabhängig, ob der Anschluss über den DALI Kanal 1
oder 2 erfolgt. An jeden DALI Kanal dürfen, zusätzlich zu den 16 DALI EVG, bis zu drei Koppler
angeschlossen werden.
3
2
4
8.
11
