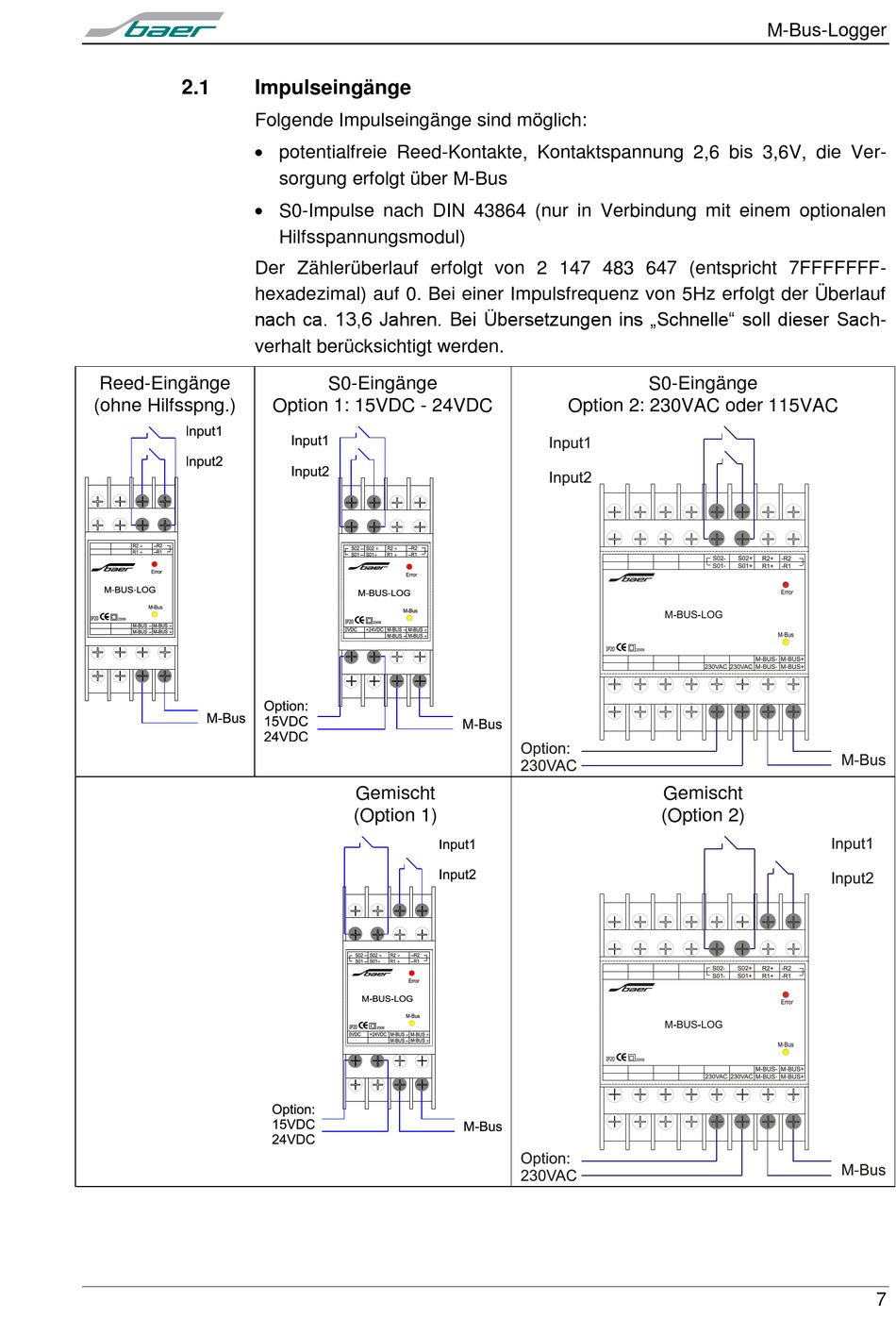

2.1
Impulseingänge
Folgende Impulseingänge sind möglich:
potentialfreie Reed-Kontakte, Kontaktspannung 2,6 bis 3,6V, die Ver-
S0-Impulse nach DIN 43864 (nur in Verbindung mit einem optionalen
Der Zählerüberlauf erfolgt von 2 147 483 647 (entspricht 7FFFFFFF-
hexadezimal) auf 0. Bei einer Impulsfrequenz von 5Hz erfolgt der Überlauf
nach ca. 13,6 Jahren. Bei Übersetzungen ins „Schnelle" soll dieser Sach-
verhalt berücksichtigt werden.
Reed-Eingänge
(ohne Hilfsspng.)
sorgung erfolgt über M-Bus
Hilfsspannungsmodul)
S0-Eingänge
Option 1: 15VDC - 24VDC
Gemischt
(Option 1)
S0-Eingänge
Option 2: 230VAC oder 115VAC
Gemischt
(Option 2)
M-Bus-Logger
7
