- Seite 1 M-Bus-Logger Datalogger Bedienungsanleitung Dok.-Nr.: D202303517074 Bär Industrie-Elektronik GmbH Siemensstr. 3 D-90766 Fürth Telefon: +49 (0)911 970590 Fax: +49 (0)911 9705950 Internet: www.baer-gmbh.com...
- Seite 2 M-Bus-Logger COPYRIGHT Copyright © 2017 BÄR Industrie-Elektronik GmbH. Alle Rechte vorbehalten. Alle Rechte, auch die der Übersetzung, des Nachdrucks und der Vervielfältigung des Dokumen- tes, oder Teilen daraus, vorbehalten. Kein Teil dieser Beschreibung darf ohne schriftliche Ge- nehmigung der BÄR Industrie-Elektronik GmbH in irgendeiner Form (elektronisch, mechanisch, fotografisch oder ein anderes Verfahren) vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
M-Bus-Logger Inhaltsverzeichnis 1 Allgemeines ......................... 4 M-Bus ........................4 M-Bus Struktur ..................... 4 Kommunikation ....................5 2 M-Bus-Logger ......................6 Impulseingänge ....................7 LED-Anzeige ......................8 Parametrierung ....................8 Datenspeicherung ....................9 3 Technische Daten...................... 10 Abmessungen ....................11... -
Seite 4: Allgemeines
M-Bus-Logger Allgemeines M-Bus Das M-Bus-System (Meter Bus) ist ein Datenübertragungssystem zum Er- fassen, Auswerten, Optimieren und Steuern von Energie und Prozessda- ten. Modulare Komponenten ermöglichen die Vernetzung einer großen Anzahl unterschiedlichster Energiezähler und computergesteuerter Endge- räte. Die hohe Störsicherheit, auch in störbehafteter Umgebung, gewähr-... -
Seite 5: Kommunikation
Abbildung 2, M-Bus Struktur Kommunikation Die Datenübertragung erfolgt seriell im Master-Slave-Betrieb. Als Verbin- dungsglied zw. PC und M-Bus-Logger kann ein M-Bus Master oder Mini- master mit einer RS232-Schnittstelle verwendet werden: Abbildung 3, Kommunikation Ein Zweidraht Standard-Telefonkabel (z.B.: JYStY N*2*0.8 mm oder bes-... -
Seite 6: Bus-Logger

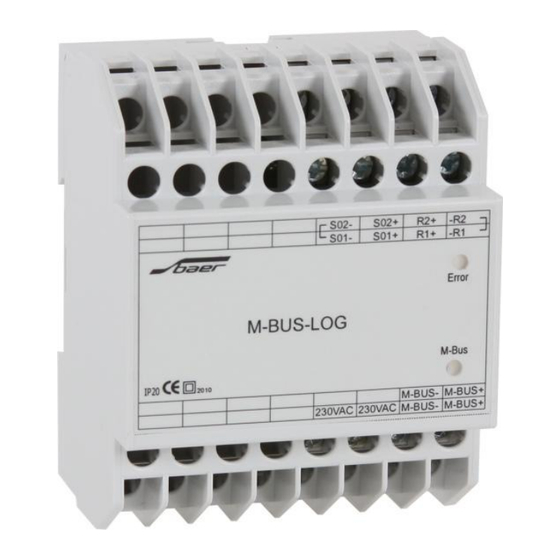

M-Bus-Logger M-Bus-Logger M-Bus-Logger dient als Basisgerät verschiedener Konfigurationsvari- anten im Hutschienengehäuse. Diese sind durch Auswechseln der Module vom Anwender beliebig realisierbar. Je nach Parametrierung sind folgende Optionen möglich: Lastprofil: Aufzeichnung und Datenregistrierung für zwei freiparametrierbare Impulseingänge. Neben den Momentanwerten kön- nen bis zu 4000 Vorwerte mit Zeitstempel gebildet werden (entspricht ca. -
Seite 7: Impulseingänge
M-Bus-Logger Impulseingänge Folgende Impulseingänge sind möglich: potentialfreie Reed-Kontakte, Kontaktspannung 2,6 bis 3,6V, die Ver- sorgung erfolgt über M-Bus S0-Impulse nach DIN 43864 (nur in Verbindung mit einem optionalen Hilfsspannungsmodul) Der Zählerüberlauf erfolgt von 2 147 483 647 (entspricht 7FFFFFFF- hexadezimal) auf 0. -
Seite 8: Led-Anzeige
M-Bus-Logger LED-Anzeige Als Anzeige sind beim M-Bus-Logger zwei LED’s vorhanden: Funktion Beschreibung M-Bus Schwach leuchtend M-Bus angeschlossen (gelb) Hell aufleuchtend Datenübertragung über M-Bus Error Dauerhaft leuchtend Dauerhafter Fehler: Daten wurden fehlerhaft im (rot) internen Speicher (EEPROM) gesichert;... -
Seite 9: Datenspeicherung
M-Bus-Logger M-Bus-Logger werden standardmäßig mit folgenden Einstellungen ausge- liefert (wenn nicht anders bestellt): Baudrate: 2400 Baud (8E1) Primäradresse: 0 Sekundäradresse: Seriennummer (8-stellig) Option (Aufzeichnung): Lastprofil, Messperiode 15 Minuten Datenspeicherung Folgende Komponenten beeinflussen die Impulsregistrierung und das Ab- speichern der Daten im nichtflüchtigen Lastprofilspeicher:... -
Seite 10: Technische Daten
Verrechnungsdaten: max. 16 Vorwerte mit Zeitstempel (Stichtagsfunktion) Zwei LED’s: Error (rot) und M-Bus (gelb) Anzeige: Lieferumfang: - M-Bus-Logger mit 2 Impulseingängen für Reed-Kontakte Erweiterungen: - Netzteil für Gleich- oder Wechselspannung - 2 Impulseingänge für S0-Impulse (anstelle von Reed-Kontakten) Bestell-Nummer: 11913: 2 Reed-Eingänge, ohne Hilfsspannung 12405: 2 S0-Eingänge, Hilfsspannung 15VDC bis 24VDC... -
Seite 11: Abmessungen
M-Bus-Logger Abmessungen... - Seite 12 M-Bus-Logger Änderungen vorbehalten!
