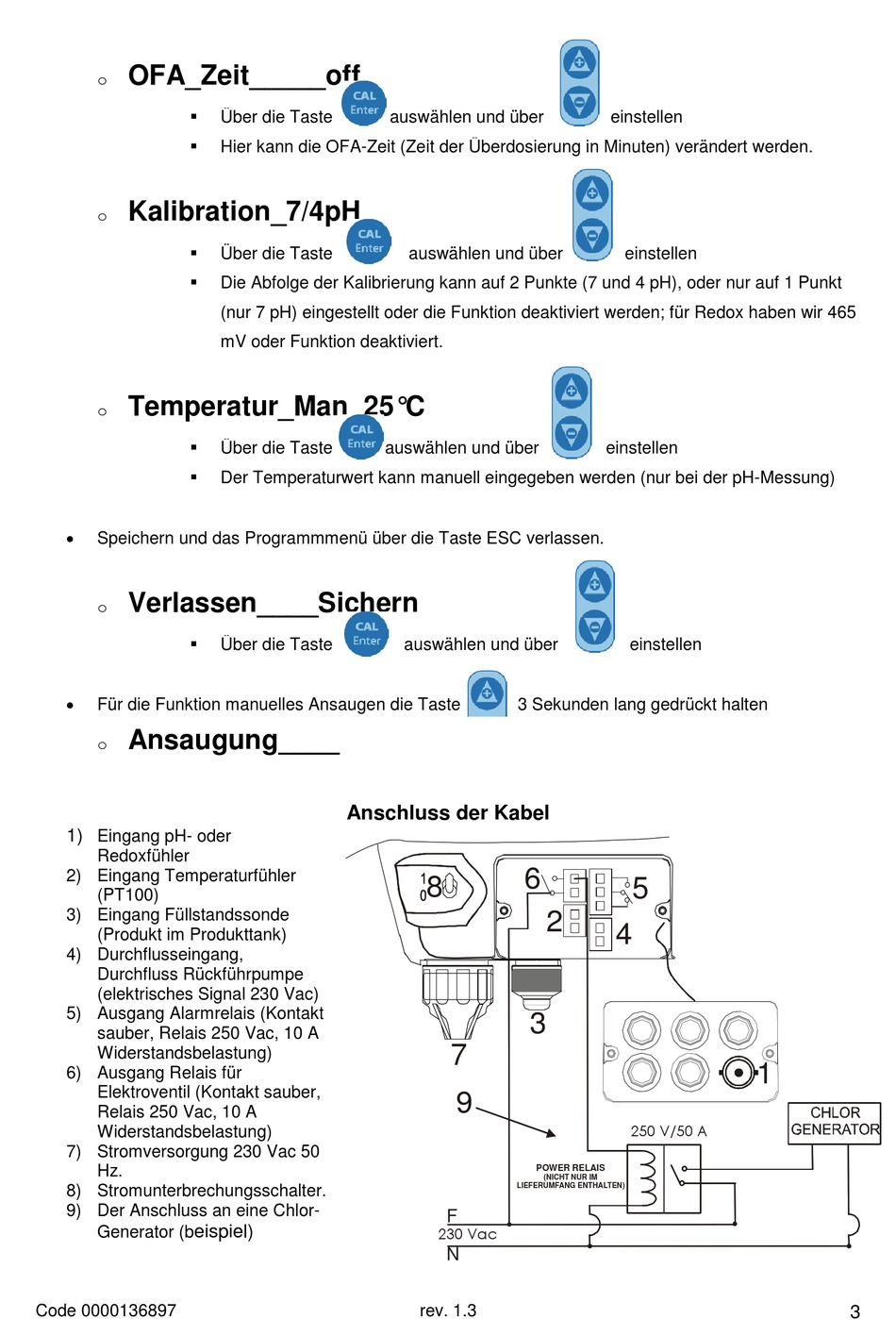

OFA_Zeit_____off
o
 Über die Taste
 Hier kann die OFA-Zeit (Zeit der Überdosierung in Minuten) verändert werden.
Kalibration_7/4pH
o
 Über die Taste
 Die Abfolge der Kalibrierung kann auf 2 Punkte (7 und 4 pH), oder nur auf 1 Punkt
Temperatur_Man_25°C
o
 Über die Taste
 Der Temperaturwert kann manuell eingegeben werden (nur bei der pH-Messung)

Speichern und das Programmmenü über die Taste ESC verlassen.
Verlassen____Sichern
o
 Über die Taste

Für die Funktion manuelles Ansaugen die Taste
Ansaugung____
o
1)
Eingang pH- oder
Redoxfühler
2) Eingang Temperaturfühler
(PT100)
3) Eingang Füllstandssonde
(Produkt im Produkttank)
4) Durchflusseingang,
Durchfluss Rückführpumpe
(elektrisches Signal 230 Vac)
5) Ausgang Alarmrelais (Kontakt
sauber, Relais 250 Vac, 10 A
Widerstandsbelastung)
6) Ausgang Relais für
Elektroventil (Kontakt sauber,
Relais 250 Vac, 10 A
Widerstandsbelastung)
7) Stromversorgung 230 Vac 50
Hz.
8) Stromunterbrechungsschalter.
9) Der Anschluss an eine Chlor-
eispiel)
Generator (b
Code 0000136897
(nur 7 pH) eingestellt oder die Funktion deaktiviert werden; für Redox haben wir 465
mV oder Funktion deaktiviert.
auswählen und über

Anschluss der Kabel

auswählen und über
auswählen und über
auswählen und über
3 Sekunden lang gedrückt halten
6
8
2
3
7
9
POWER RELAIS
(NICHT NUR IM
LIEFERUMFANG ENTHALTEN)
F
230 Vac
N
rev. 1.3
einstellen
einstellen
einstellen
einstellen
5
4
1
250 V/50 A
3
