10.7 SyncBox N2X - Optionale Ausg ¨ a nge

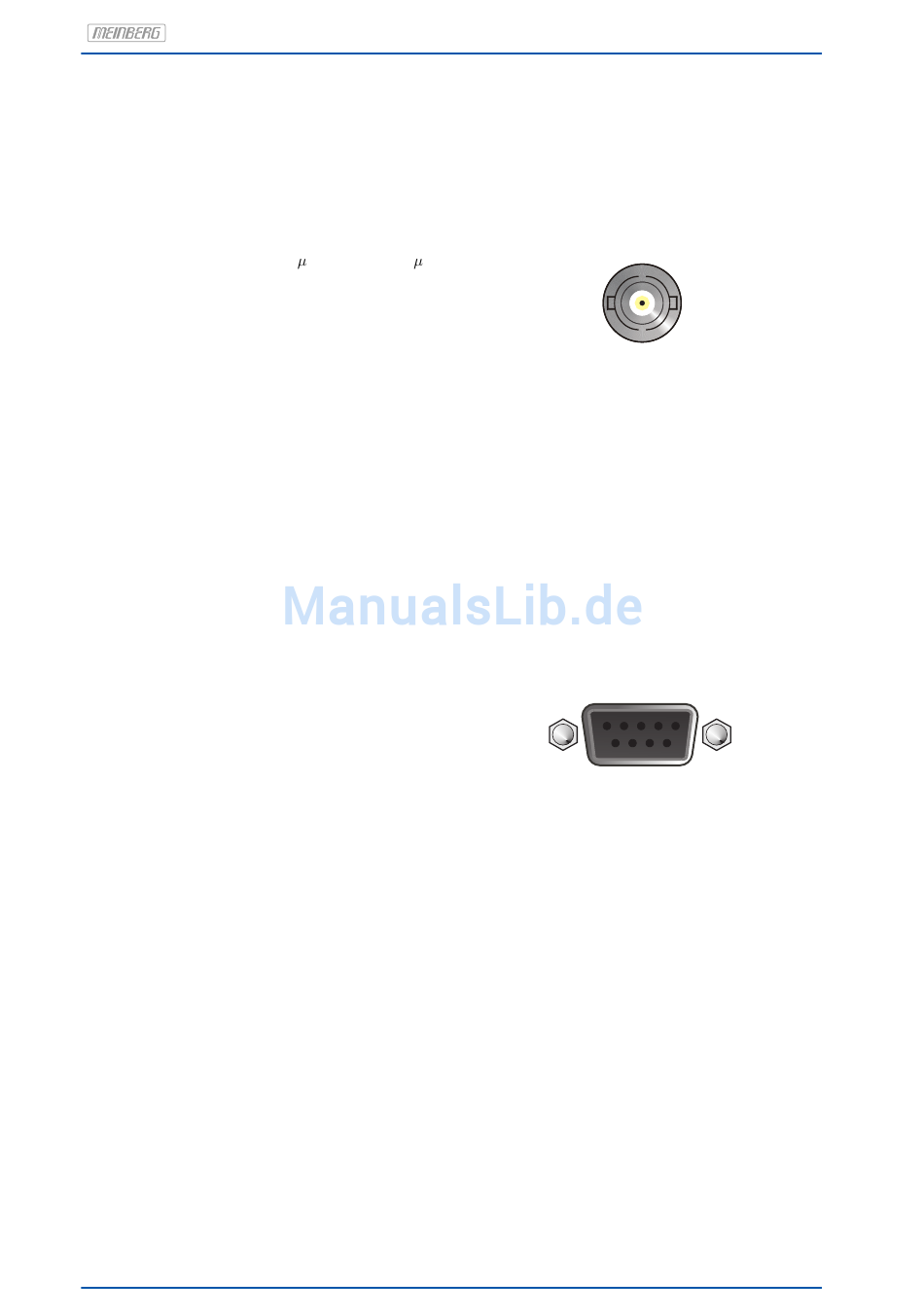

10.7.1 Fiber Optik - Programmierbare Pulsausgang

Ausgangstyp: Fiber Optik Ausgang, 850nm
Verbindungstyp: ST-connector
Kabel/Verbindung: GI 50/125 m oder 62,5/125 m Gradientenfaser
Pulsausgänge: Pulse Per Second
Cyclic Pulse
Single Shot
Timer
Idle
All Sync
Time Sync
Position OK
DCF77 Marks
Pulse Per Hour
Pulse Per Min

10.7.2 Programmierbare Pulsausgang

Signalpegel: TTL
Verbindungstyp: 9pol. D-SUB Buchse
Pinbelegung:
Pin 2:
Pin 5:
Kabel: Datenkabel, geschirmt
Pulsausgänge: Optional
Pulse Per Second
Cyclic Pulse
Single Shot
Timer
Idle
All Sync
Time Sync
Position OK
DCF77 Marks
Pulse Per Hour
Pulse Per Min
10MHz (bei RS-232 nicht möglich)
34
Signal (Programmierbarer Pulse)
GND (Ground)
Datum: 16. März 2018
Out x
1
5
6
9
Progr. Pulse
