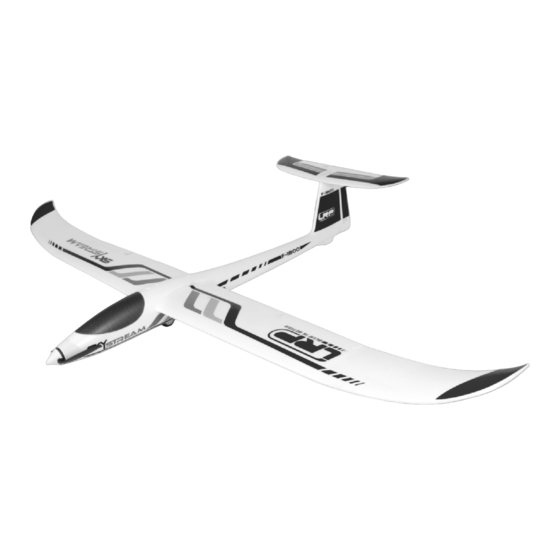

LRP F-1800 SkyStream Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. LRP Anleitungen
  4. Spielzeuge
  5. F-1800 SkyStream
  6. Bedienungsanleitung

LRP F-1800 SkyStream Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
B e d i e n u n g s a n l e i t u n g ∙ u s e r g u i d e
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LRP F-1800 SkyStream

Inhaltszusammenfassung für LRP F-1800 SkyStream

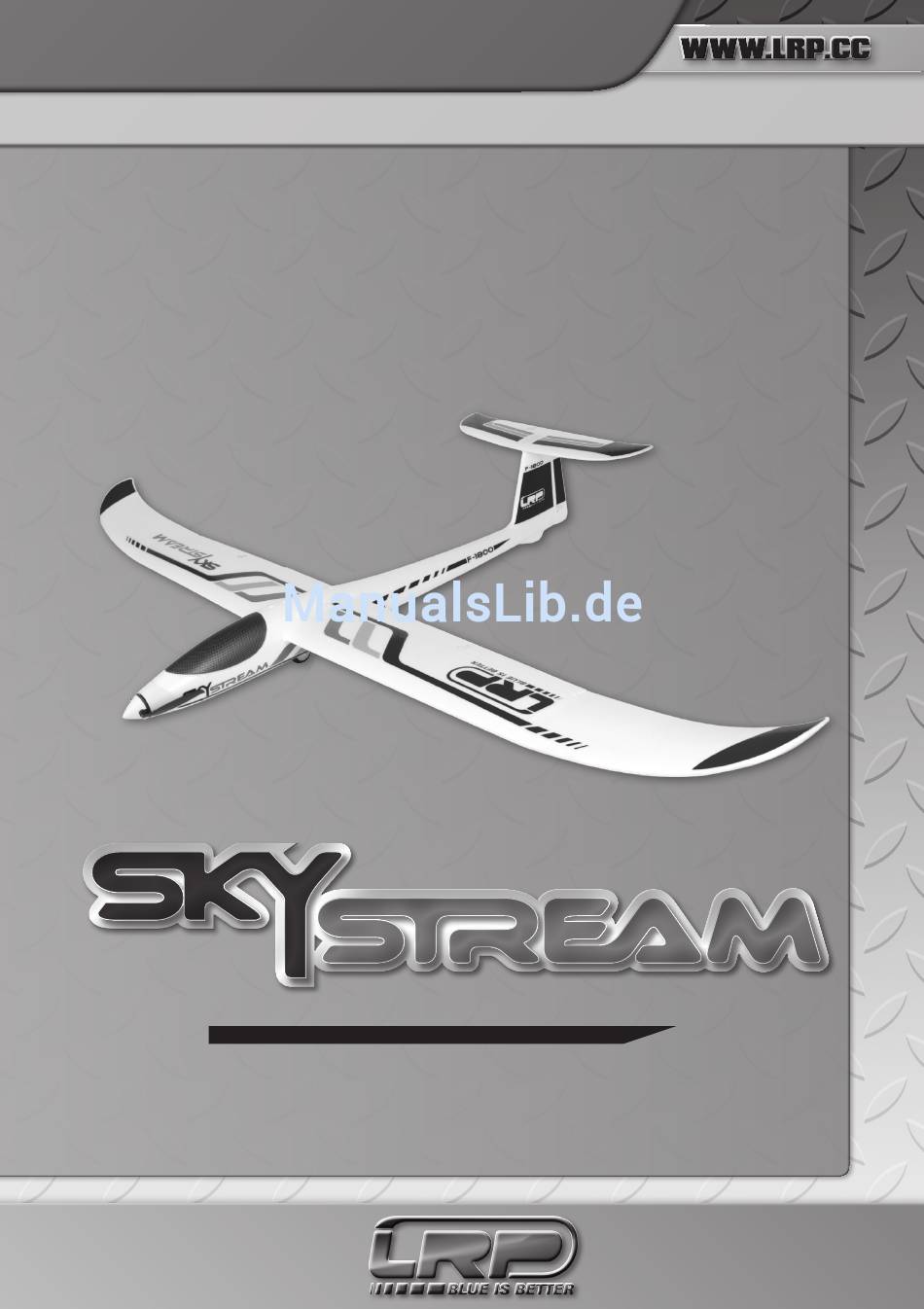

  • Seite 1 B e d i e n u n g s a n l e i t u n g ∙ u s e r g u i d e...

  • Seite 2: Inhaltsverzeichnis

    inhaltsverzeichnis taBle of contents Einleitung ................Introduction ................. 3 Technische Daten ............Specification ............3 Lieferumfang ................. Included in this package............4 Empfohlenes Zubehör ..........Recommended accessories ........4 Montage ................Assembly ................5 Ersatzteilliste ................. Spare parts ............... 10 Remote control ..............11 Fernsteuerung ...............

  • Seite 3: Introduction

    Sehr geehrter Modellbaufreund, die Firma LRP electronic bedankt sich, dass Sie sich zum Kauf und Bau des LRP F-1800 SkyStream entschieden haben. Der LRP F-1800 SkyStream ist ein einsteigerfreundlicher und gutmütiger Motorsegler, der sowohl für den Anfänger und auch für den Profi geeignet ist.

  • Seite 4: Included In This Package

    Empfohlenes Zubehör RTF: Recommended accessories RTF: 8 x Mignon AA für Sender 8 x Mignon AA for the transmitter (z.B. LRP VTEC 3000mAh #78221) (e.g. LRP VTEC 3000mAh #78221) Empfohlenes Zubehör ARF: Recommended accessories ARF: Sender (z.B. Sanwa SD-6G #101A30108A) Transmitter (e.g.

  • Seite 5: Assembly

    montage assemBly 1. Nehmen Sie das Höhenleitwerk und befestigen Sie den Servostecker an der Buchse im Rumpf. 1. Take the elevator unit and and connect the Servo plug of the elevator servo with the plug in the fuselage. 2. Schrauben Sie das Höhenleitwerk mit der beigelegten Schraube am Rumpf fest. 2.
  • Seite 6 montage assemBly 3. Stecken Sie den Holm in eine Tragflächenhälfte. 3. Mount the elevator unit to the fuselage using the included screw. 4. Stecken Sie die Tragflächenhälfte in den Rumpf. 4. Attach the wing to the fuselage. P . 6...
  • Seite 7 montage assemBly 5. Setzen Sie die andere Tragflächenhälfte auf den Holm, verbinden die Servokabel und schieben beide Hälften im Rumpf zusammen. 5. Put the other wing on the spar, connect the servo cables and push both halves together into the fuselage. 6.
  • Seite 8 montage assemBly 7. Schalten Sie Ihren Sender und das Modell an - schließen Sie dazu den Drehzahlsteller und den Flugakku an. Setzen Sie alle Trimmungen auf neutral. Hängen Sie die Rudergestänge des Höhen-, Quer- und Seitenleitwerks ein und stellen Sie die Länge so ein, dass alle Rudder in Neutral stehen. Achten Sie auf die korrekte Laufrichtung der Servos und des Antriebs.
  • Seite 9 montage assemBly Höhenruder: 15mm oben / 10mm unten Elevator: 15mm up / 10mm down 15mm 10mm Seitenruder: 20mm links/rechts Rudder: 20mm left/right 20mm P . 9...

  • Seite 10: Spare Parts

    LRP F-1800 SkyStream - Empfänger 2.4GHz LRP F-1800 SkyStream - Receiver 2.4GHz 212474 LRP F-1800 SkyStream - Netzteil Australien LRP F-1800 SkyStream - AC Adapter Australia 212475 LRP F-1800 SkyStream - Netzteil England LRP F-1800 SkyStream - AC Adapter Great Britain P . 10...

  • Seite 11: Remote Control

    fernsteuerung (nur Bei rtf) remote control (rtf only) BEDiENELEMENTE OPERATiONAL CONTROLS MODE 2 Antenne Antenna Gurthalter Neck Strap Eyelet Gas-/Gier-Knüppel Throttle/Rudder stick Nick-/Roll-Knüppel Elevator/Aileron stick Gastrimmung Nicktrimmung Throttle trim Elevator trim Gier Trimmhebel Rudder Trim Roll Trimmhebel Aileron Trim Batteriestatus-Anzeige Battery status LED BIND-Taster Ein/Aus-Schalter...

  • Seite 12: Binding

    fernsteuerung (nur Bei rtf) remote control (rtf only) Binden der Fernsteuerung an den Empfänger 1. Beiliegende Kurzschlussbrücke im ‚BAT‘ Platz des Empfängers einstecken. 2. Den Empfänger mit 4,8-6V versorgen. Die LED des Empfängers blinkt. 3. Bind Button des Senders drücken und Sender anschalten. Die LED des Empfängers leuchtet konstant, sobald der Vorgang korrekt abgeschlossen ist.

  • Seite 13: Modes

    fernsteuerung (nur Bei rtf) remote control (rtf only) MODE 1 MODE 2 Tiefenruder Motor Vollgas Motor Vollgas Tiefenruder elevator down motor full throttle motor full throttle elevator down Höhenruder Motor Leerlauf Motor Leerlauf Höhenruder elevator up motor idle speed motor idle speed elevator up MODE 3 MODE 4...

  • Seite 14: Quick Start

    schnellstart Quick start Wir empfehlen jedem Neueinsteiger und/oder unerfah- We recommend every beginner and unexperienced pilot renen Piloten sich einen fachkundigen Lehrer und/oder to look for an experienced teacher and/or a club for their einen Verein zur Unterstützung zu suchen. Ihr Fachhändler support.

  • Seite 15: Valuable Information

    WissensWertes valuaBle information Warum fliegt ein Flugzeug? Um ein Flugzeug zum fliegen zu veranlassen benötigt es Auftrieb. Der Auftrieb entsteht durch die Luft, die von vorne um die Tragflächen strömt und das Flugzeug trägt. Die Luftströmung bewirkt einen Unterdruck auf der Oberseite des Flügels. Durch den Unterdruck werden die Flügel bzw. das Flugzeug nach oben gesogen.
  • Seite 16 WissensWertes valuaBle information Achsen und Ruder des Flugzeuges Die Bewegung um die Längsachse nennt man Rollen. Durch die Betätigung der Querruder wird das Flugzeug um die Längsachse gerollt. Die Bewegung um die Hochachse heißt Gieren. Diese Bewegung wird mit dem Seitenruder ausgeführt. Die Bewegung um die Querachse nennt man Nicken.
  • Seite 17 WissensWertes valuaBle information Erklärung der Ruder Explanation of the rudders Steigen/Sinken (Drehung um Querachse) Höhenruder Elevator Rollen um die Längsachse Querruder Aileron Gieren um die Hochachse Seitenruder Rudder P . 17...
  • Seite 18 WissensWertes valuaBle information Korrekte Flächen- und Höhenleitwerksausrichtung Correct alignment of wing and tailplane Die Flächen- und Höhenleitwerksausrichtung zum Rumpf muss symetrisch erfolgen, nur so wird gewährleistet, dass die Flugeigenschaften einwandfrei sind, d.h. die Abstände der einzelnen Punkte müssen auf jeder Seite die selben sein. The alignment of wing and tailplane to the fuselage has to be symmetric to make sure that the flight characteristics are perfect.
  • Seite 19 WissensWertes valuaBle information Motorsturz und Seitenzug Motorsturz = Winkel um den die Motorachse zur Rumpfachse geneigt ist. Down thrust and side thrust Down thrust = Downward-angle between the motor axis and the fuselage axis. Seitenzug = Winkel um den die Motorachse zur Rumpfachse zur Seite geneigt ist. Side thrust = Sideward-angle between the motor axis and the fuselage axis.

  • Seite 20: Troubleshooting Guide

    fehlerBeheBung trouBleshooting guide Ruhiger Horizontalflug Smooth level flight Windrichtung Wind direction Flugrichtung Flight direction Einstellung Ruderposition Mögl. Ursachen Mögl. Änderung Flugmodell mit der Trimmung Neutral Keine Änderung erforderlich einstellen, so dass es eine grö- Querruder nicht im Strak Unterschiedliches Gewicht der Flächen anhand Gewichten ßere Strecke ohne Höhenge- (neutral)
  • Seite 21 fehlerBeheBung trouBleshooting guide Trimmung Seitenruder / rudder trim Drift nach links Drift nach rechts Drift to the left Drift to the right Flugrichtung Flight direction Windrichtung Wind direction Vertikaler Steigflug Vertical climb flight Einstellung Seitenruder Flugverhalten Mögl. Ursachen Mögl. Änderungen Flug horizontal gegen den Drift nach rechts Motor zu viel Seitenzug...
  • Seite 22 fehlerBeheBung trouBleshooting guide Trimmung Höhenruder / elevator trim Flugrichtung Windrichtung Flight direction Wind direction Einstellung Höhenruder Flugverhalten Mögl. Ursachen Mögl. Änderungen Flug mit Last in horizontaler Modell zieht stark nach unten Modellschwerpunkt zu weit Schwerpunkt nach hinten Ebene, dann Motor aus vorne verschieben Motorsturz zu gering...
  • Seite 23 fehlerBeheBung trouBleshooting guide Trimmung Querruder / aileron trim Windrichtung Wind direction Flugrichtung Flight direction Einstellung Querruder Flugverhalten Mögl. Ursachen Mögl. Änderungen Flug in horizontaler Ebene mit Neutral Keine Änderung erforderlich Normalfluglast übergehend in Die rechte Fläche (aus Normal- Unterschiedliches Gewicht der Flächen anhand Gewichten den Rückenflug fluglage gesehen) hängt tiefer...
  • Seite 24 - Lackierte Kabinenhauben, sobald diese benutzt worden sind LRP tauscht keine kompletten Produkte, wenn diese bereits benutzt wurden. Senden Sie nicht das komplette Produkt ein, sondern nur die Teile, für die Sie einen Gewährleistungsanspruch geltend machen wollen. Wird das komplette Produkt eingesendet behält sich LRP vor, die Arbeitszeit zur Demontage und Montage dem Kunden in Rechnung zu stellen.

  • Seite 25: Repair Procedures / Limited Warranty

    - Painted canopies, after they have been used LRP does not do a warranty change of the whole product, once the product has been used. Do not send in the whole product. Only send in the defective parts, on which you want to claim warranty. If the whole product is send in, LRP will charge a service fee for the Disassembly and Assembly of the product at our discretion.

  • Seite 26: Warning Notes

    WarnhinWeise Warning notes deutsch Only use chargers and dischargers, which are specified for NiMH/NiCd- combustibles ni inflamables cerca de la pila. LiPo電池が落下、 衝撃、 曲げや同様の行為によって損傷あるいは変形したりしな Kein Spielzeug. Nicht für Kinder unter 14 Jahren geeignet. batteries by the manufacturer. Never use chargers or dischargers, which are No sobrepase bajo ninguna circunstancia la corriente de carga / descarga いように注意してください。...
  • Seite 27 WarnhinWeise Warning notes Figyeljen arra, hogy az akku ne károsodjon leesés, ütés, hajlítás vagy Přijímač by mohl zachytit rušivé signály, spustit plný plyn a poškodit váš ordentligt runtom produkten. la viteză maximă şi ar deteriora modelul. La oprire respectaţi ordinea inversă. hasonló...
  • Seite 28 WarnhinWeise Warning notes upadek z wysokości, uderzenie/zderzenie, pogięcie lub tym podobną niet meer worden gebruikt. rezultātā kļūs vaļīga, jūs varat zaudēt kontroli pār modeli. Blokér aldrig ventilatoren eller produktets gæller. Sørg for en god luftcirku- czynność. Gebruik voor het laden van NiMH/NiCd-accus alleen laad-/ontlaadinrichtin- Ražotājs nav atbildīgs par zaudējumiem, kas radušies, neievērojot drošības lation omkring produktet.

  • Seite 29: General Notes

    WEEE scheme or your household waste disposal service. Müllabfuhr. CE notes CE Hinweis Hereby, LRP electronic GmbH declares that this product is in Hiermit erklärt die LRP electronic GmbH, dass dieses Produkt compliance with the essential requirements and other relevant den grundlegenden Anforderungen der europäischen Richtlinie provisions of the eruopean directive 2004/108/EC.
  • Seite 30 notizen notes P . 30...
  • Seite 31 notizen notes P . 31...
  • Seite 32 LRP electronic GmbH, Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland Technik + Service Hotline für D: 0900 577 4624 (0900 LRP GMBH) (0,49eur/Minute aus dem deutschen Festnetz, Mobilfunkpreise können abweichen) Technik + Service Hotline für A: 0900 270 313 (0,73eur/Minute aus dem österreichischen Festnetz, Mobilfunkpreise können abweichen)
