5.6
5.6.1

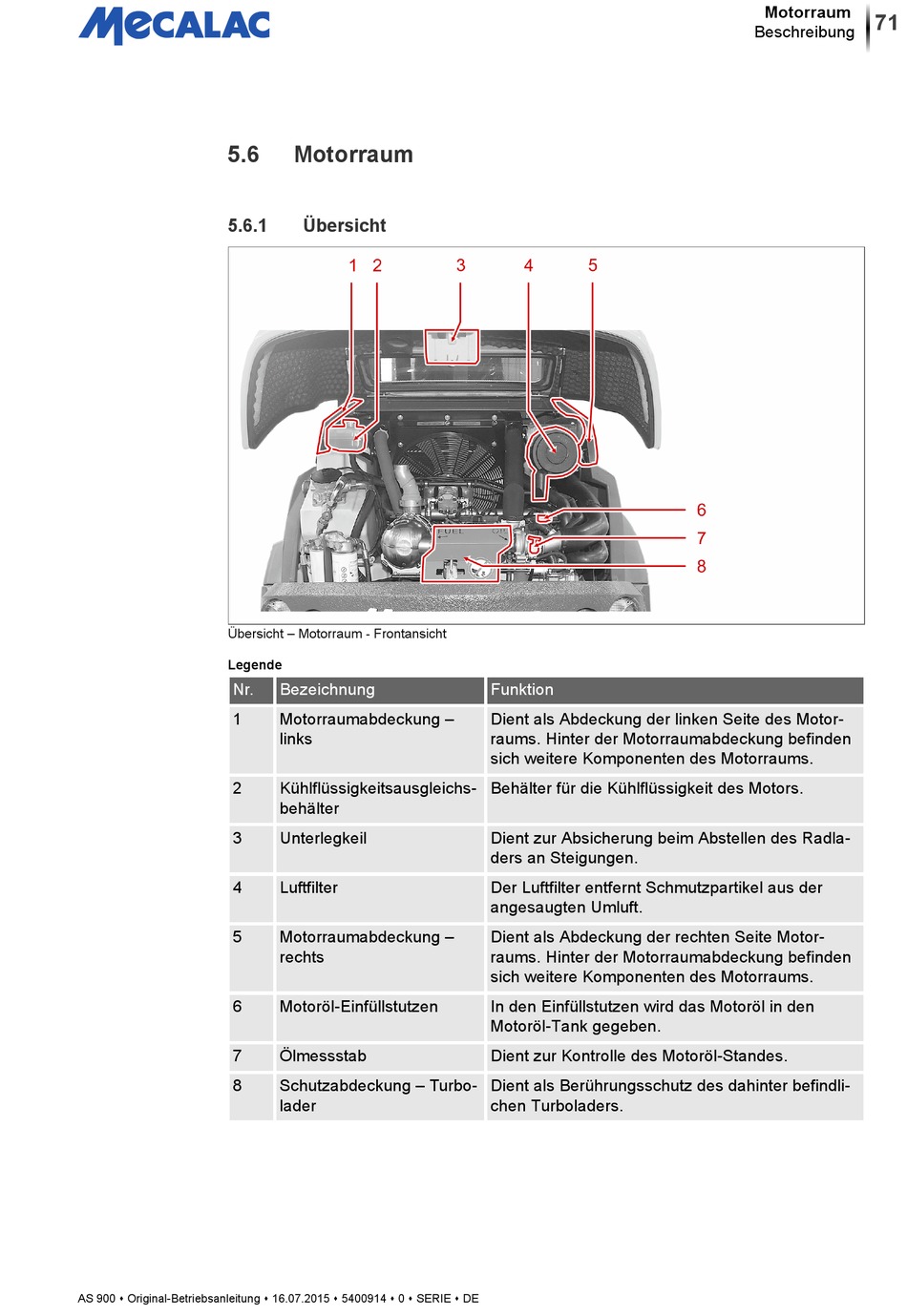

Übersicht – Motorraum - Frontansicht
Legende
Nr.
1
2
3
4
5
6
7
8
AS 900 Original-Betriebsanleitung 16.07.2015 5400914 0 SERIE DE
Motorraum
Übersicht
Bezeichnung
Motorraumabdeckung –
links
Kühlflüssigkeitsausgleichs-
behälter
Unterlegkeil
Luftfilter
Motorraumabdeckung –
rechts
Motoröl-Einfüllstutzen
Ölmessstab
Schutzabdeckung – Turbo-
lader
Funktion
Dient als Abdeckung der linken Seite des Motor-
raums. Hinter der Motorraumabdeckung befinden
sich weitere Komponenten des Motorraums.
Behälter für die Kühlflüssigkeit des Motors.
Dient zur Absicherung beim Abstellen des Radla-
ders an Steigungen.
Der Luftfilter entfernt Schmutzpartikel aus der
angesaugten Umluft.
Dient als Abdeckung der rechten Seite Motor-
raums. Hinter der Motorraumabdeckung befinden
sich weitere Komponenten des Motorraums.
In den Einfüllstutzen wird das Motoröl in den
Motoröl-Tank gegeben.
Dient zur Kontrolle des Motoröl-Standes.
Dient als Berührungsschutz des dahinter befindli-
chen Turboladers.
Motorraum
71
Beschreibung
