Connecteur CN1
Il est utilisé pour effectuer la connexion
entre le récepteur et l'appareil (fig. 1).
Connecteur CN2
Il est utilisé pour effectuer la connexion à la
ligne téléphonique urbaine (fig. 1).
NOTE. L'appareil ne doit être raccordé que
sur des lignes téléphoniques analogiques et
non pas sur des lignes digitales ISDN.
CN1

CONNEXIONS

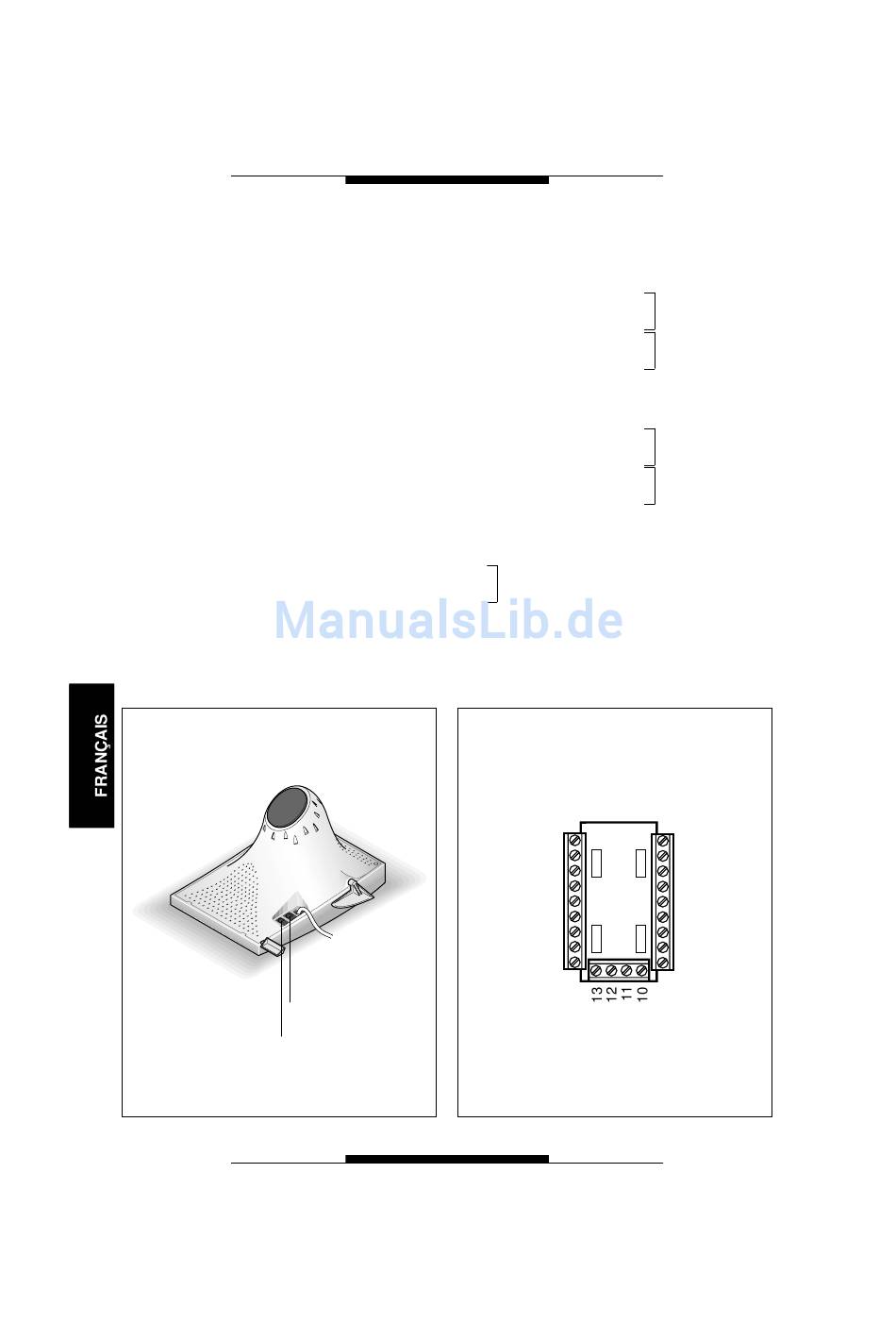

Fonction des bornes de la prise
(voir fig. 2)
1 signal vidéo
2 blindage signal vidéo
3 signal vidéo
4 blindage signal vidéo
( 1
résistance de 75 Ω (violet-vert-noir-or) entre
les bornes 1 et 2.
1 signal vidéo positif
2 signal vidéo négatif
3 signal vidéo positif
4 signal vidéo négatif
( 2
deux résistances de 56 Ω (vert-bleu-noir-or)
entre les bornes 1-5 et 2-5.
5 −
6 +
7 entrée appel depuis le poste extérieur
8 audio depuis le poste extérieur
CN2
1
50
) Si la ligne ne continue pas, connecter une
) Si la ligne ne continue pas, connecter
14 ÷ 17,5V alimentation moniteur
22
21
20
19
18
17
16
15
14
câble
( 1 )
coaxial
câble
coaxial
paire
( 2 )
torsadé
paire
torsadé
1
2
3
4
5
6
7
8
9
