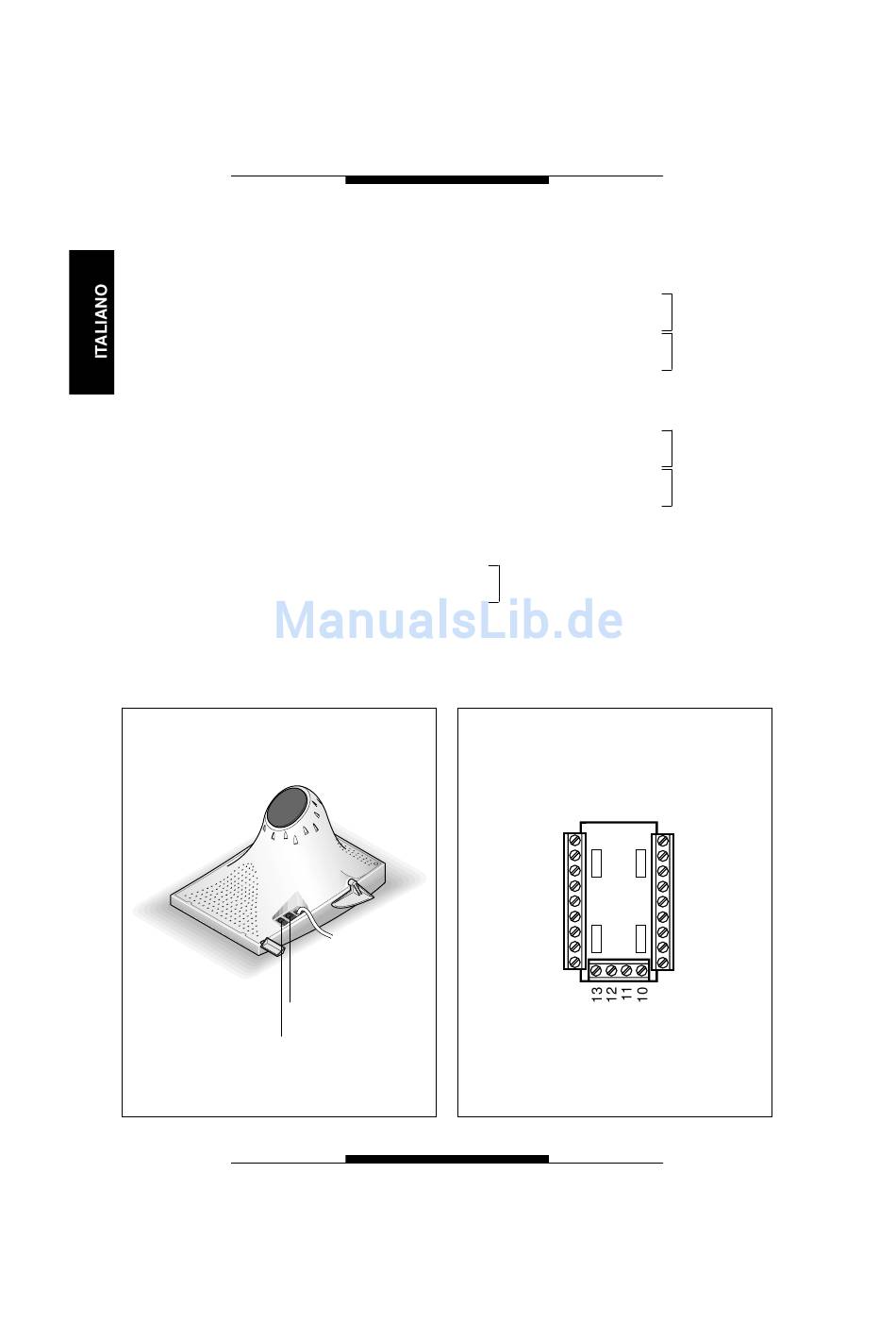

Connettore CN1
Viene utilizzato per il collegamento della
cornetta all'apparecchio (fig. 1).
Connettore CN2
Viene utilizzato per effettuare il collegamen-
to alla linea telefonica urbana (fig. 1).
NOTA. L'apparecchio va collegato solo su
linee telefoniche analogiche non su linee
digitali ISDN.
CN1

COLLEGAMENTI

Funzione dei morsetti della presa
(vedi fig. 2)
1 segnale video
2 schermo segnale video
3 segnale video
4 schermo segnale video
( 1
resistenza da 75 Ω (viola-verde-nero-oro) tra
i morsetti 1 e 2.
1 segnale video positivo
2 segnale video negativo
3 segnale video positivo
4 segnale video negativo
( 2
resistenze da 56 Ω (verde-blu-nero-oro) tra i
morsetti 1-5 e 2-5.
5 −
6 +
7 ingresso chiamata dal posto esterno
8 audio dal posto esterno
CN2
1
8
) Se la linea non prosegue collegare una
) Se la linea non prosegue collegare le due
14 ÷ 17,5V alimentazione monitor
22
21
20
19
18
17
16
15
14
cavo
( 1 )
coassiale
cavo
coassiale
doppino
( 2 )
telefonico
doppino
telefonico
1
2
3
4
5
6
7
8
9
2
