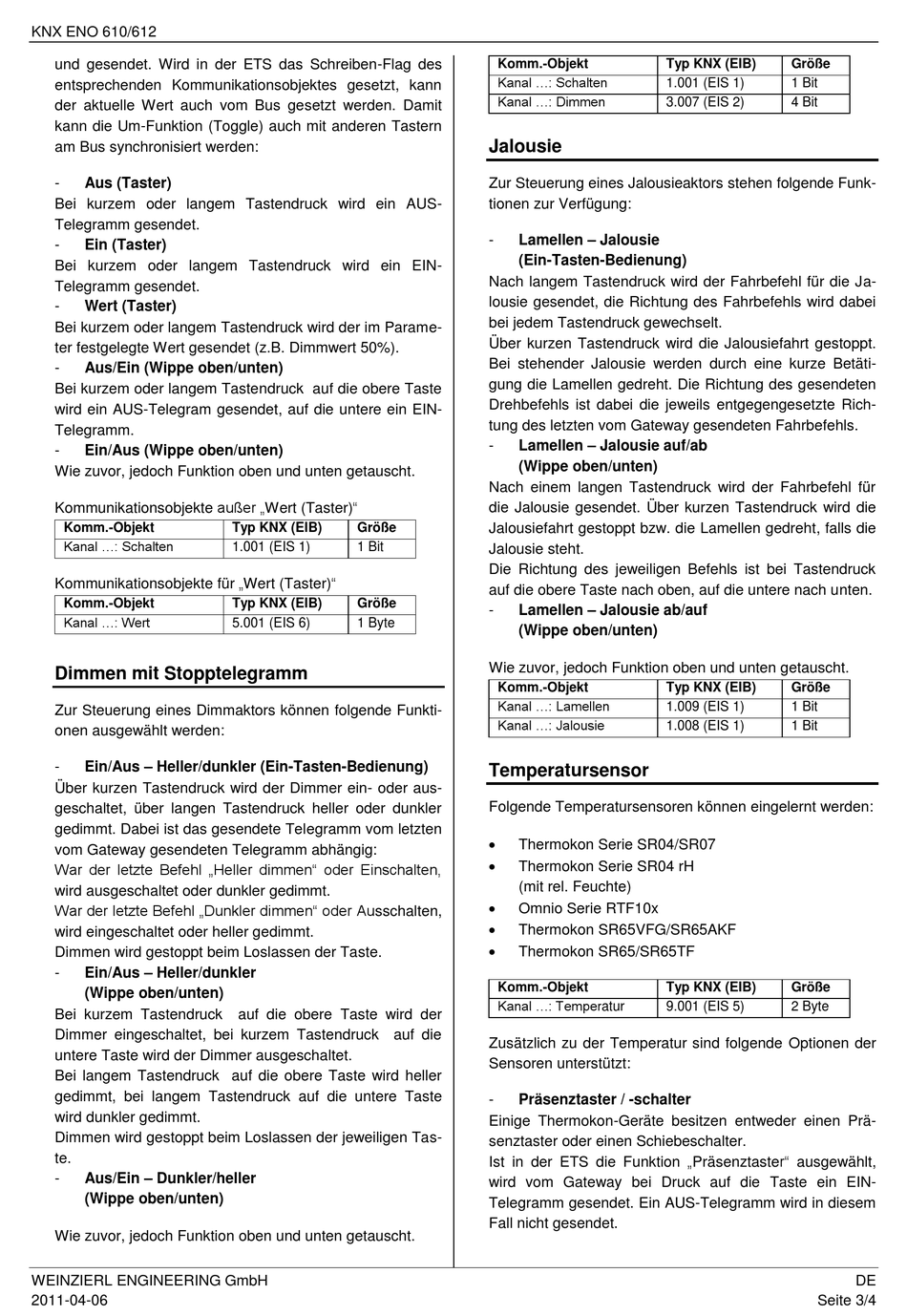

KNX ENO 610/612
und gesendet. Wird in der ETS das Schreiben-Flag des
entsprechenden Kommunikationsobjektes gesetzt, kann
der aktuelle Wert auch vom Bus gesetzt werden. Damit
kann die Um-Funktion (Toggle) auch mit anderen Tastern
am Bus synchronisiert werden:
-
Aus (Taster)
Bei kurzem oder langem Tastendruck wird ein AUS-
Telegramm gesendet.
-
Ein (Taster)
Bei kurzem oder langem Tastendruck wird ein EIN-
Telegramm gesendet.
-
Wert (Taster)
Bei kurzem oder langem Tastendruck wird der im Parame-
ter festgelegte Wert gesendet (z.B. Dimmwert 50%).
-
Aus/Ein (Wippe oben/unten)
Bei kurzem oder langem Tastendruck auf die obere Taste
wird ein AUS-Telegram gesendet, auf die untere ein EIN-
Telegramm.
-
Ein/Aus (Wippe oben/unten)
Wie zuvor, jedoch Funktion oben und unten getauscht.
Kommunikationsobjekte außer „Wert (Taster)"
Komm.-Objekt
Kanal ...: Schalten
Kommunikationsobjekte für „Wert (Taster)"
Komm.-Objekt
Kanal ...: Wert
Dimmen mit Stopptelegramm
Zur Steuerung eines Dimmaktors können folgende Funkti-
onen ausgewählt werden:
Ein/Aus – Heller/dunkler (Ein-Tasten-Bedienung)
-
Über kurzen Tastendruck wird der Dimmer ein- oder aus-
geschaltet, über langen Tastendruck heller oder dunkler
gedimmt. Dabei ist das gesendete Telegramm vom letzten
vom Gateway gesendeten Telegramm abhängig:
War der letzte Befehl „Heller dimmen" oder Einschalten,
wird ausgeschaltet oder dunkler gedimmt.
War der letzte Befehl „Dunkler dimmen" oder Ausschalten,
wird eingeschaltet oder heller gedimmt.
Dimmen wird gestoppt beim Loslassen der Taste.
Ein/Aus – Heller/dunkler
-
(Wippe oben/unten)
Bei kurzem Tastendruck auf die obere Taste wird der
Dimmer eingeschaltet, bei kurzem Tastendruck auf die
untere Taste wird der Dimmer ausgeschaltet.
Bei langem Tastendruck auf die obere Taste wird heller
gedimmt, bei langem Tastendruck auf die untere Taste
wird dunkler gedimmt.
Dimmen wird gestoppt beim Loslassen der jeweiligen Tas-
te.
Aus/Ein – Dunkler/heller
-
(Wippe oben/unten)
Wie zuvor, jedoch Funktion oben und unten getauscht.
WEINZIERL ENGINEERING GmbH
2011-04-06
Typ KNX (EIB)
Größe
1.001 (EIS 1)
1 Bit
Typ KNX (EIB)
Größe
5.001 (EIS 6)
1 Byte
Komm.-Objekt
Kanal ...: Schalten
Kanal ...: Dimmen
Jalousie
Zur Steuerung eines Jalousieaktors stehen folgende Funk-
tionen zur Verfügung:
Lamellen – Jalousie
-
(Ein-Tasten-Bedienung)
Nach langem Tastendruck wird der Fahrbefehl für die Ja-
lousie gesendet, die Richtung des Fahrbefehls wird dabei
bei jedem Tastendruck gewechselt.
Über kurzen Tastendruck wird die Jalousiefahrt gestoppt.
Bei stehender Jalousie werden durch eine kurze Betäti-
gung die Lamellen gedreht. Die Richtung des gesendeten
Drehbefehls ist dabei die jeweils entgegengesetzte Rich-
tung des letzten vom Gateway gesendeten Fahrbefehls.
Lamellen – Jalousie auf/ab
-
(Wippe oben/unten)
Nach einem langen Tastendruck wird der Fahrbefehl für
die Jalousie gesendet. Über kurzen Tastendruck wird die
Jalousiefahrt gestoppt bzw. die Lamellen gedreht, falls die
Jalousie steht.
Die Richtung des jeweiligen Befehls ist bei Tastendruck
auf die obere Taste nach oben, auf die untere nach unten.
Lamellen – Jalousie ab/auf
-
(Wippe oben/unten)
Wie zuvor, jedoch Funktion oben und unten getauscht.
Komm.-Objekt
Kanal ...: Lamellen
Kanal ...: Jalousie
Temperatursensor
Folgende Temperatursensoren können eingelernt werden:
Thermokon Serie SR04/SR07
Thermokon Serie SR04 rH
(mit rel. Feuchte)
Omnio Serie RTF10x
Thermokon SR65VFG/SR65AKF
Thermokon SR65/SR65TF
Komm.-Objekt
Kanal ...: Temperatur
Zusätzlich zu der Temperatur sind folgende Optionen der
Sensoren unterstützt:
-
Präsenztaster / -schalter
Einige Thermokon-Geräte besitzen entweder einen Prä-
senztaster oder einen Schiebeschalter.
Ist in der ETS die Funktion „Präsenztaster" ausgewählt,
wird vom Gateway bei Druck auf die Taste ein EIN-
Telegramm gesendet. Ein AUS-Telegramm wird in diesem
Fall nicht gesendet.
Typ KNX (EIB)
Größe
1.001 (EIS 1)
1 Bit
3.007 (EIS 2)
4 Bit
Typ KNX (EIB)
Größe
1.009 (EIS 1)
1 Bit
1.008 (EIS 1)
1 Bit
Typ KNX (EIB)
Größe
9.001 (EIS 5)
2 Byte
Seite 3/4
