5.

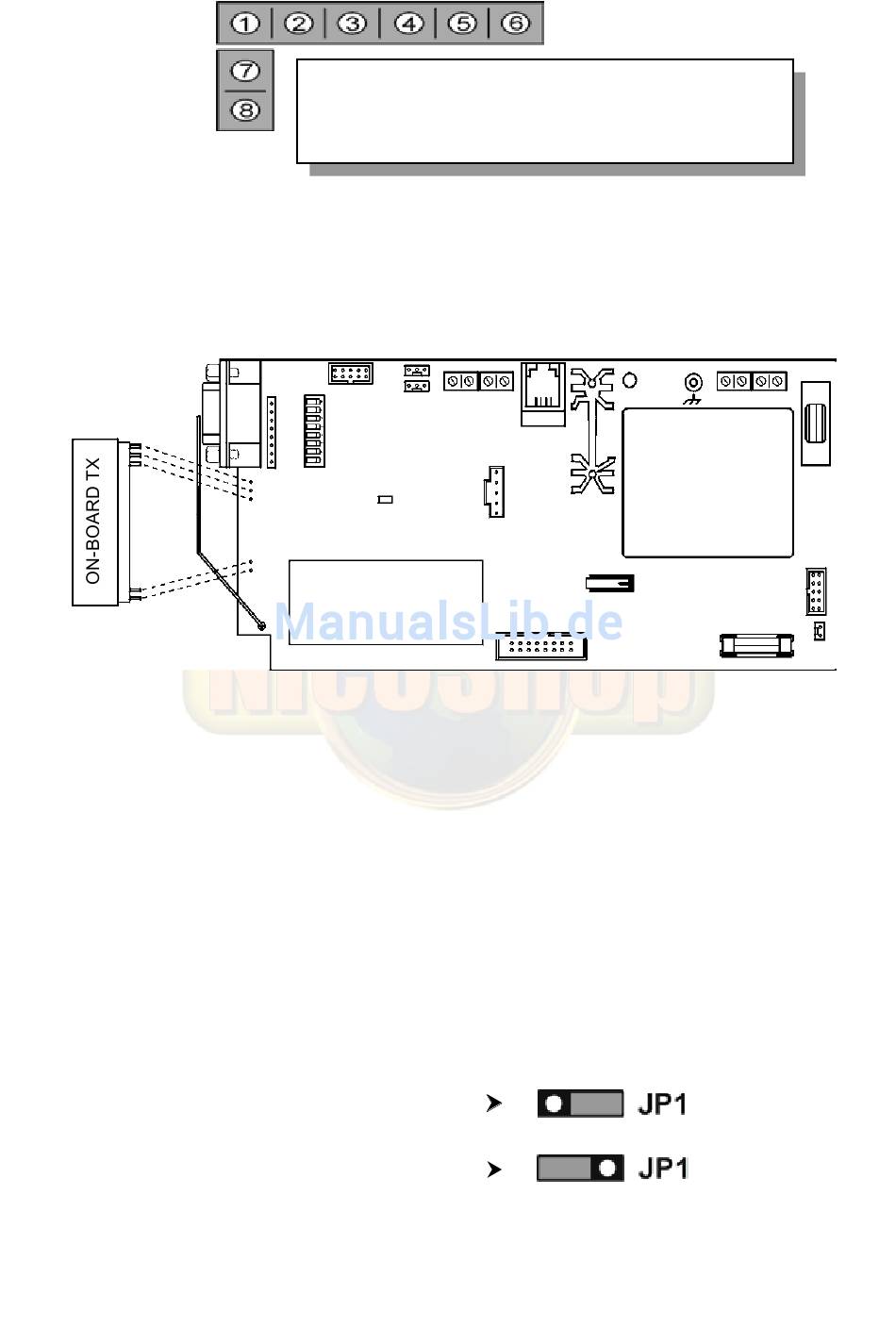

Damit die OS826 funktionieren kann muss die ProGuard800 Hauptplatine mit
einem Sender ausgestattet sein. Verbinden Sie den Einbausender mit der
Hauptplatine, wie in Abbildung 3 dargestellt.
Abbildung 3: Anschließen vom Einbausender
Hinweis: Schalten Sie das Control Panel aus, bevor Sie den Sender anschließen.
6.
Definieren Sie die Sirene im Control Panel folgendermaßen als "2-Weg
Sirene":
• Wählen Sie im Programmierungsmenü Devices [Geräte], Siren, Ext.
Siren Type [9152].
• Wählen Sie "2-Way Siren".
7.
Definieren Sie die Sirenenabschaltung folgendermaßen:
• Wählen Sie im Programmierungsmenü Devices, Siren, Cut-Off [9154].
• Geben Sie eine Abschaltezeit der Sirene ein (00:10 - 20:00 Minuten).
8.
Stellen Sie die Sirene in den Anmeldemodus, indem Sie den Modus Jumper
(JP1) platzieren wie in Abbildung 4 abgebildet.
9
Terminals 1 & 2: Externer Sabotagekontakt Eingang
Terminals 3 & 4: Stromeingang
Terminals 5 & 6: Sirenenausgang
Terminals 7 & 8: Back Tamper Input
Figure 2: Kabelanschlusskontakte
ANMELDE MODUS
SENDER MODUS
Abbildung 4: Modus Jumper Einstellung
