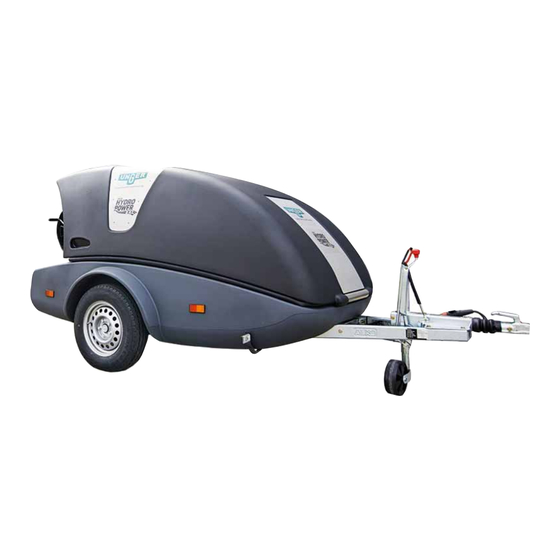

- Seite 1 Montage & Bedienungsanleitung Quality Tools for Smart Cleaning Integriertes Anhängersystem mit RO Filter + 750l Wassertank Stand: August 2014 www.ungerglobal.com...
-
Seite 2: Inhaltsverzeichnis
HydroPower Ro XXl ® Inhalt Quality Tools for Smart Cleaning INHALT Einleitung ..................3 6.3 Tägliche Kontrolle ............20 Copyright UNGER GmbH .............3 6.3.1. Anhänger ............20 Warnsymbole ................4 6.3.2. Ventile + Manometer ..........20 Gewährleistung ................5 6.3.3. Bauteile ..............20 1. Sicherheit - Allgemeine Warnhinweise .........6 6.3.4. -
Seite 3: Einleitung
Diese Anleitung darf nicht durch Druck, Fotokopie, Mikrofilm oder anderen Mitteln kopiert oder vervielfältigt werden, ohne vorherige schriftliche Genehmigung von Unger. Das gilt auch für die verwendeten Bilder, Zeichnungen und Diagramme. Unger behält sich ein Änderungsrecht an einzelnen Komponenten jederzeit ohne Vorankündigung vor. -
Seite 4: Warnsymbole
nlite HydroPower Ro XXl ® Warn-Symbole Quality Tools for Smart Cleaning MARKIERUNG DURCH WARNSyMBoLE In dieser Anleitung und am System werden einige Bereiche durch Symbole hervorgehoben. Diese Symbole markieren mögliche Gefahren oder erhöhte Aufmerksamkeit. Das Ignorieren dieser Hinweise kann zu Verletzungen oder Beschädigung des Systems führen. Bedienungsanleitung: Bevor Sie das Reinigungssystem in Betrieb nehmen müssen Sie die Bedienungsanleitung genau lesen und sollten sie immer in Reichweite halten. -
Seite 5: Gewährleistung
Modifizierungen/Reparaturen durch eine von Unger nicht authorisierten Werkstatt. Haftung: Unger als Hersteller, kann nicht für Verletzungen oder für Schäden Dritter verantwortlich sein. Weiter haftet Unger nicht für Un- ternehmensverluste, Produktionsausfall, Verlust vom Waren etc., die durch verspätete Lieferung verursacht wurden, unabhängig von deren Ursache. -
Seite 6: Sicherheit - Allgemeine Warnhinweise
1. SICHERHEIT - ALLGEMEINE HINWEISE Allgemein: Bitte beachten Sie die geltenden Regeln und Vorschriften, sowie die Unfallverhütungsvorschriften. Unger ist nicht verantwortlich für auftretende Wasserschäden. Stellen Sie sicher, daß im Arbeitsbereich das Was- ser gut ablaufen kann. Schließen Sie das Zulaufventil für den Fall einer längeren Nichtverwendung, z.B. am Wochenende. - Seite 7 nlite HydroPower Ro XXl ® Allgemeine Warnhinweise Quality Tools for Smart Cleaning 1. SICHERHEIT - ALLGEMEINE HINWEISE DI Ionentauscher Harzfilter: Transport: Stellen Sie sicher, daß der DI-Filter sicher in der dafür vorgesehenen Mulde verstaut ist. Diese Einheit kann Gefahren verursachen, wenn sie nicht ordnungsgemäß befestigt, regelmäßig gewartet oder falsch angewendet wird.
-
Seite 8: Vor Dem Einsatz
nlite HydroPower Ro XXl ® Vor dem Einsatz Quality Tools for Smart Cleaning 2. VoR DEM EINSATZ Prüfen Sie vor jeder Inbetriebnahme alle wichtigen Bauteile des nLite Hydropower Ro XXL. Beachten Sie z.B. ob ® alle Reinigungsgeräte noch sicher verstaut in ihrem Fach liegen, ob Schläuche und Leitungen intakt und richtig an- geschlossen sind. -
Seite 9: Bedienung
nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 3. BEDIENUNG 3.1. Allgemein Bitte machen Sie sich mit allen Komponenten des nLite Hydropower Ro XXL vertraut, bevor Sie mit der Arbeit beginnen. ® Siehe folgende Beschreibung: Alle technischen Daten finden Sie am Ende dieser Anleitung. 3.2. -
Seite 10: Komponenten
Anmerkung: Diese Öffnung nicht verwenden um den Tank zu befüllen! Das hier eingeleitete Wasser würde nicht durch die Filter laufen und wäre somit kein Reinwasser. Bitte ebenso keinerlei chemische Produkte in den Tank einleiten. Unger ist für keinerlei Schäden verantwortlich, die durch falschen Gebrauch der Kappe und dieser Öffnung verursacht werden. - Seite 11 nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 3. BEDIENUNG Stützarm Der Stützarm befindet sich unten hinten am Anhänger unter dem Nummernschild. Das Herausziehen des Arms funktioniert durch ziehen des roten Griffes. Der Arm klappt aus und muß gerade auf dem Boden stehen.
-
Seite 12: Bedienung Der Schalttafel
nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 4. BEDIENUNG DER SCHALTTAFEL 4.1. Schalttafel-Übersicht Die Schalttafel ermöglicht eine einfache Bedienung der beiden wasser- liefernden Pumpen als auch der tankbefüllenden Pumpe. “LEFT FLoW” = Steuert die Pumpe für die linke Schlauchrolle. “RIGHT FLoW”... -
Seite 13: Befüllung Des Tanks Mit Reinwasser
nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 4. BEDIENUNG DER SCHALTTAFEL 4.3. Befüllung des Tanks mit Reinwasser Sie produzieren Reinwasser mit dem integrierten RO- und DI Filter. Das produzierte Wasser wird im Tank gespeichert und von dort über die beiden Pumpen an die linke bzw. rechte Schlaurolle und dann weiter an die wasserführende Stange geleitet. -
Seite 14: Kupplung Der Kugelkopfkupplung
nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 4. BEDIENUNG ANHÄNGER 4.5. Anhänger 4.5.1. Kupplung der Kugelkopfkupplung: 1. Steuern Sie den Ball der Kupplung unter die Kupplung des Anhängers. 2. Öffnen und halten Sie die Kugelkopfkupplung. 3. Drehen Sie die Kurbel des Stützrades im Uhrzeigersinn, bis die Kupplung einrastet. 4. - Seite 15 nlite HydroPower Ro XXl ® Bedienung Quality Tools for Smart Cleaning 4. BEDIENUNG ANHÄNGER Checkliste - An- und Abkuppeln des Anhängers: ANKUppELN: • Sicher angekuppelt? Anhängevorrichtung sicher eingerastet, Sichtkontrolle - Geräuschkontrolle (klack!) • Abreißseil angebracht? • Handbremse gelöst? • Stützrad hochgedreht und festgeklemmt? •...
-
Seite 16: Ausschalten
nlite HydroPower Ro XXl ® Ausschalten Quality Tools for Smart Cleaning 5. ABSCHALTEN DES SySTEMS 5. Abschalten Wenn Sie Ihre Arbeit unterbrechen oder beenden, beachten Sie die folgenden Punkte, um den Abschaltvorgang des nLite Hydropower Ro XXL korrekt auszuführen. ® 5.1. -
Seite 17: Service
Ansonsten kann nicht die volle Filterkapazität gewährleistet werden. Jeder Beutel besteht aus einem wasserdurchlässigen Material gefertigt und enthält eine Vorproportionierte Menge an Unger Pre- mium Ionentauscherharz. Setzen Sie den Filter wieder an seiner Stelle ein und überprüfen den TDS-Wert. -
Seite 18: Ionen Austauschharzfilter (Di) - Wechsel Der Harzbeutel
nlite HydroPower Ro XXl ® Service Quality Tools for Smart Cleaning 6. SERVICE 6.2.4. Wechsel der osmose Membran (Ro) Wenn der TDS-Wert höher als 10 angezeigt wird prüfen Sie ob dies an einem notwendigen Harzwechsel des DI-Filters liegt. Falls nein, ist der Zeitpunkt gekommen die Membran zu wechseln. -
Seite 19: Karbon Vorfilter
nlite HydroPower Ro XXl ® Service Quality Tools for Smart Cleaning 6. SERVICE 6.2.6. Karbon Vorfilter Der Karbonvorfilter sorgt für eine konstante gute Leistung der Osmosemembran, da er grobe Partikel vorher aus dem Wasser filtert. Ersetzen Sie die Kartusche (5 µ) 3x pro Jahr. Drücken Sie zunächst den roten Knopf an der Filtertasse, um das Gehäuse druckfrei zu machen. -
Seite 20: Tägliche Kontrolle
nlite HydroPower Ro XXl ® Service Quality Tools for Smart Cleaning 6. SERVICE 6.3 Tägliche Kontrolle 6.3.1. Anhänger ALLGEMEIN: Prüfen Sie den Anhänger nach losen Schrauben, Rissen und Brüchen der Schweißnähte. Halten Sie das System so sauber wie möglich und vermeiden verschüttetes Wasser, Öl und Kraftstoff. Überprüfen Sie Reifendruck, Bremsen, Schließen des Deckels, Licht, sowie die Verriegelung der Schlauchrollen und der Steu- erkastens. -
Seite 21: Fehlermeldungen
nlite HydroPower Ro XXl ® Fehlermeldungen Quality Tools for Smart Cleaning 7. FEHLERMELDUNGEN Bei einer möglichen Fehlfunktion finden Sie ggf. die Lösung schon in dieser Tabelle. Falls nein, wenden Sie sich bitte an Ihren Fachhändler. 7.1. Fehlfunktionstabelle Fehlfunktion Mögliche Ursache Lösung System startet nicht Batterie zu schwach... -
Seite 22: Fehlerbehebung Membranpumpe
nlite HydroPower Ro XXl ® Fehlfunktionen Quality Tools for Smart Cleaning 7. FEHLFUNKTIoNSTABELLE 7.2. Fehlerbehebung Membranpumpe Fehler Grund Pumpe startet nicht • Sicherung oder Schutzschalter prüfen • Korrekte elektrische Spannung (+/-10) sowie elektrische Anschlüsse prüfen • Druckschalter Betrieb und korrekte Spannung am Schalter • Gleichrichter oder Motor für offenen geerdeten Stromkreis • Gesperrtes Antriebsaggregat Keine Saugleistung • Problem außerhalt des Produktes (keine Entladung/Motor läuft) • Sieb verstopft • Eingangsschlauch - zieht Luft • Eingangs-/Ausgangsschlauch geknickt • Schmutz an Pumpenein- oder ausgang Pumpe undicht • Lose Schrauben am Schalter oder Pumpenkopf • Schalter gebrochen oder defekt Pumpe schaltet nicht ab • Ausgangsleitung geschlossen, kein Leck • Gefangene Luft im Ausgang oder Pumpenkopf... -
Seite 23: Technische Daten
nlite HydroPower Ro XXl ® Technische Daten Quality Tools for Smart Cleaning 8. TECHNISCHE DATEN 8.1. Technische Daten pumpensystem - Maximale Reaktionskraft: ................<60N - Mindestwasserdruck ..................200 kPa (2 bar, 29 PSI) - Maximaler Wasserdruck .................. 800 kPa (10 bar, 150 PSI) - Mindestwassertemperatur ................ -
Seite 24: Technische Daten Anhänger
nlite HydroPower Ro XXl ® Technische Daten Quality Tools for Smart Cleaning 8. TECHNISCHE DATEN 8.3. Technische Daten Anhänger - Reifen: verwenden Sie nur 175/65 R14 Reifen für diesen Anhänger. - Reifendruck: 4,0 bis 4.4 bar maximal. - Maximale Auflagekraft = +- 1350 kg, die minimale Belastung pro Reifen muß 675 kg sein. - Der Anhänger wird als Einachser mit eigenem Bremssystem geliefert. -
Seite 25: Technische Daten Übersicht
HydroPower Ro XXl ® Technische Daten Quality Tools for Smart Cleaning 8. TECHNISCHE DATEN posten Wert ARTIKELNUMMER TRLR1 UNGER nLite HydroPower RO XXL ® ® STANDARD ZUBEHÖR Ladegerät 30A - 12V (Ausgang), 230V (Eingang) BATTERIE 12V DC - 210A, Gel Batterie BETRIEBSDRUCK max. -
Seite 26: Product Data Sheet
www.PumpAgents.com nlite HydroPower Ro XXl ® PumpAgents.com - Click here for Pricing/Ordering Technische Daten Quality Tools for Smart Cleaning PRODUCT DATA SHEET MODEL: 8030-813-239 8. TECHNISCHE DATEN MEMBRANpUMpE SPECIFICATIONS: Spezifikation Wert MODEL NUMBER: 8030-813-239 MoDELL NUMMER 8030 813 239 PUMP DESIGN: Positive Displacement 3 Chamber Diaphragm Pump pUMpEN DESIGN Drehkolbenmembranpumpe 3 Kammer CHECK VALVE: (2-Way Op.) Prevents Reverse Flow &... -
Seite 27: Temperature Rise
nlite HydroPower Ro XXl ® Technische Daten Quality Tools for Smart Cleaning www.PumpAgents.com PumpAgents.com - Click here for Pricing/Ordering 8. TECHNISCHE DATEN MEMBRANpUMpE www.PumpAgents.com MODEL: 8030-813-23 PumpAgents.com - Click here for Pricing/Ordering TEMPERATURE RISE TEMpERATUR ANSTIEGSKURVE MODEL: 8030-813-239 TEMPERATURE RISE 275 (135) 275 (135) 225 (107) -
Seite 28: Wartung
örtlichen Vorschriften korrekt zu handeln. Es liegen folgende, empfohlenen Abfallschlüsselnummern zugrunde, gem. AVV: 19 09 05 Gesättigte oder verbrauchte Ionenaustauscher 15 01 06 Gemischte Verpackungen” Für weitere Details lesen Sie das Sicherheitsdatenblatt. Dies finden Sie u.a. auf der Unger Webseite www.ungerglobal.com. www.ungerglobal.com... -
Seite 29: Batterie Ladegerät
nlite HydroPower Ro XXl ® Batterie Ladegerät Quality Tools for Smart Cleaning 10. BATTERIE LADEGERÄT 10.1. Vor dem Laden • Lesen Sie die Anweisungen. • Halten Sie diese Anleitung griffbereit. • Expolsives Wasserstoffgas wird beim Laden von Blei-Säure-Batterien hergestellt. • Halten Sie die Batterie fern von Funken oder Feuer, dies kann zur Explosion führen. -
Seite 30: Ladealgorithmen
nlite HydroPower Ro XXl ® Batterie Ladegerät Quality Tools for Smart Cleaning 10. BATTERIE LADEGERÄT 10.6. Ladealgorythmen Das chAmp Ladegerät ist für frei belüftete oder verschlossene Batterien konzipiert. Gel AGM 10.7. Technische Daten punkt Wert Abmessungen (mm) 98x198x47 Gewicht 1,7 kg Umgebungstemperatur -25°C - +40°C Spannung... - Seite 31 nlite HydroPower Ro XXl ® Notizen Quality Tools for Smart Cleaning www.ungerglobal.com...
