elero Typ 15/12 W Originalmontageanleitung
Inhaltsverzeichnis
Rohrantriebe
DE

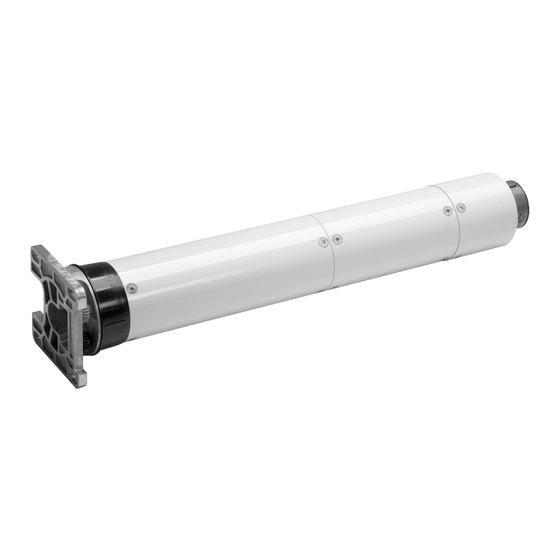

Typ 15 W und 15 W NMA
Original Montageanleitung
● Für die Sicherheit von Personen ist es wichtig, dieser Montageanleitung Folge zu leisten!
● Diese Anleitungen sind für den Monteur, die Elektrofachkraft und den Betreiber bestimmt.
● Die Montageanleitung bitte entsprechend weiterleiten.
● Bewahren Sie die Montageanleitung auf!
Inhaltsverzeichnis
Anschlussplan
Seite
2 - 4
4
5
5
7
8
8
8
9
10
11
12
Inhaltsverzeichnis
Verwandte Anleitungen für elero Typ 15/12 W
Inhaltszusammenfassung für elero Typ 15/12 W
-
Seite 1: Inhaltsverzeichnis
Rohrantriebe Typ 15 W und 15 W NMA Original Montageanleitung ● Für die Sicherheit von Personen ist es wichtig, dieser Montageanleitung Folge zu leisten! ● Diese Anleitungen sind für den Monteur, die Elektrofachkraft und den Betreiber bestimmt. ● Die Montageanleitung bitte entsprechend weiterleiten. ●... -
Seite 2: Sicherheitshinweise
Die Beachtung der Montageanleitung ist die Grundvoraussetzung für den sicheren Betrieb der Rollladen-, Rolltor- und Markisenantriebe und für die Erreichung verschiedener Produkteigenschaften und Leistungsmerkmale. Für Personen, Sach- und Vermögensschäden, die wegen Nichtbeachtung der Montageanleitung entstehen, übernimmt die elero GmbH keinerlei Haftung. Die Sachmängelhaftung ist in solchen Fällen ausgeschlossen. STOPP! Die Einhaltung der Montageanleitung ist die Voraussetzung für einen störungsfreien Betrieb und... -
Seite 3: Wichtige Sicherheitshinweise
● Niemals beschädigte Produkte installieren oder in Betrieb nehmen. ● Niemals an dem Antrieb mit Hammerschlägen arbeiten, die Lager und Gehäuse werden dadurch beschädigt. ● Verwenden Sie nur elero-Originalteile. ● Bei unzulässigem Öffnen des Antriebs, unsachgemäßem Einsatz, falscher Installation oder falscher Bedienung besteht die Gefahr von Personen- und Sachschäden. - Seite 4 Verletzung durch Stromschlag! ● Anschlüsse am 230 V-Netz müssen von einer Elektrofachkraft ausgeführt werden. ● Verwenden Sie nur elero-Originalteile und originale elero-Steuerungen. ● Vor dem Zugang zu den Anschlussklemmen müssen alle Netzstromkreise abgeschaltet sein. ● Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 0100 sind beim Anschluss einzuhalten.
-
Seite 5: Lieferumfang
2. Lieferumfang 3. Installation 2. Lieferumfang Antriebsausführung Typ 15/...W Typ 15/...W NMA Sicherungsring 60 x 2 DIN 471 ● ● Passfeder 7 x 8 x 22 DIN 6885 ● ● Senkkopfschraube mit Innensechskant M8 xx 16 DIN 7991 ● ● Bohrschablone T 15 ●... -
Seite 6: Anschlussmaße
3. Installation 3.3 Anschlussmaße Typ 15 W T15/12-23 =607 T15/30 =649 T15/12-23 =557 T15/30 =597 Passfeder 8x7x22 auswechselbares Adapterset Typ 15 W – NMA T15/12-23 =639 T15/30 =679 165,5 T15/12-23 =557 T15/30 =597 31,5 Handkurbelanschluss auswechselbares Adapterset 1) seitlicher Platzbedarf für den Rollladen etc. 2) seitlicher Platzbedarf bei Überwickeln des Endschalters □... -
Seite 7: Zugkrafttabelle
3. Installation Zugkrafttabelle 3.4 Zugkrafttabelle (kg) für einteilige Rollladen und Rolltore Bemessungs- Wellen Stabnenn- Rolltor-/Rollladenhöhe bis drehmoment Ø dicke 2,0 m 2,5 m 3,0 m 3,5 m 4,0 m 4,5 m 5,0 m 15/12 15/15 15/18 15/23 15/30 Diese Angaben beziehen sich auf den/das komplette Rollladen/Rolltor in kg. 15% Reibung sind berücksichtigt. -
Seite 8: Installation Anschluss Endschaltereinstellung
Schaltgeräte. T15 W ● Bei Drehrichtungsänderung muss der Antrieb mind. 300 ms spannungslos – – sein. Verwenden Sie entsprechende elero- Steuerungen. Zum Beispiel für Tore T15 NMA die Torsteuerung „DoorControl“ oder „SafeControl“ – – ● Die Antriebe sind für Kurzzeitbetrieb ausgelegt. -
Seite 9: Installation Einbau Und Montage
3. Installation Einbau und Montage STOPP! ● Vor der Montage der Anlage muss sich der Monteur von der Festigkeit des Mauerwerks etc. überzeugen. ● Die Befestigungsplatten der Rohrantriebe Typ 15 sind nicht pendelnd und müssen rechtwinklig und ohne Verspannung an die Befestigungsfl äche montiert werden. ●... -
Seite 10: Handbetrieb
4. Handbetrieb VORSICHT! Befolgen Sie die nachfolgenden Sicherheitshinweise. Die Nichtbeachtung kann zu Körperverletzungen führen! ● Vor dem Handbetrieb schalten Sie die Netztrennungseinrichtung (Hauptschalter) aus. ● Die Handbetätigung ist ausschließlich dafür geeignet, um bei einem Notfall das Tor, die Markise oder Rollladen etc. -
Seite 11: Service
Anlage instandsetzen. stand. Führungsschiene beschädigt. 5.2 Hinweise zur Reparatur Reparaturadresse Sollte ein Fehler nicht behebbar sein, wenden Sie elero GmbH sich bitte an uns: Antriebstechnik Bei Rücksprache mit unserem Service-Team Linsenhofer Straße 59–63 geben Sie bitte Folgendes an: D-72660 Beuren –... -
Seite 12: Eg-Einbauerklärung
Maschine, in die das/die o. g. Produkt/e eingebaut werden soll/en, den Bestimmungen der Richtlinien oder den relevanten nationalen Normen entspricht/entsprechen. Beuren, 28.04.2011 Ulrich Seeker -CE-Beauftragter-, -Doku-Bevollmächtigter- elero GmbH Linsenhofer Straße 59-63 Fon: +49 (0) 7025 13-01 info@elero.de 13 815.9401/0711 DE Antriebstechnik...
