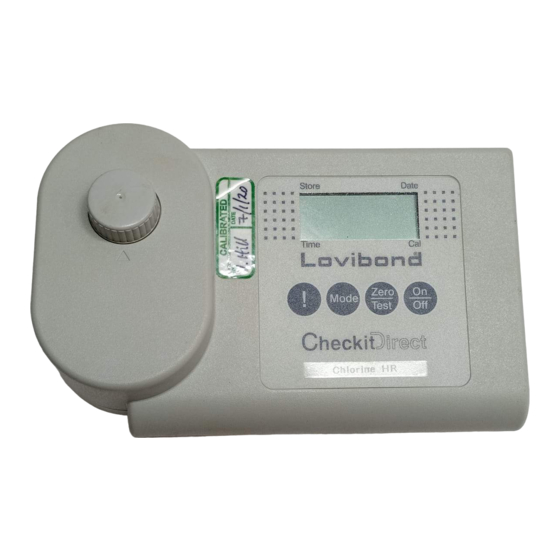

Lovibond CheckitDirect Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Lovibond Anleitungen
  4. Messgeräte
  5. CheckitDirect
  6. Bedienungsanleitung

Lovibond CheckitDirect Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CheckitDirect:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Photometer-System
Cl • Br • pH • CyA • K
DE
GB
FR
NL
S4.3
Bedienungsanleitung
Instruction Manual
Page 23–42
Mode d'emploi
Page 43–62
Gebruiksaanwijzing
• CaH
Seite 3–22
Blz. 63–82
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lovibond CheckitDirect

Inhaltszusammenfassung für Lovibond CheckitDirect

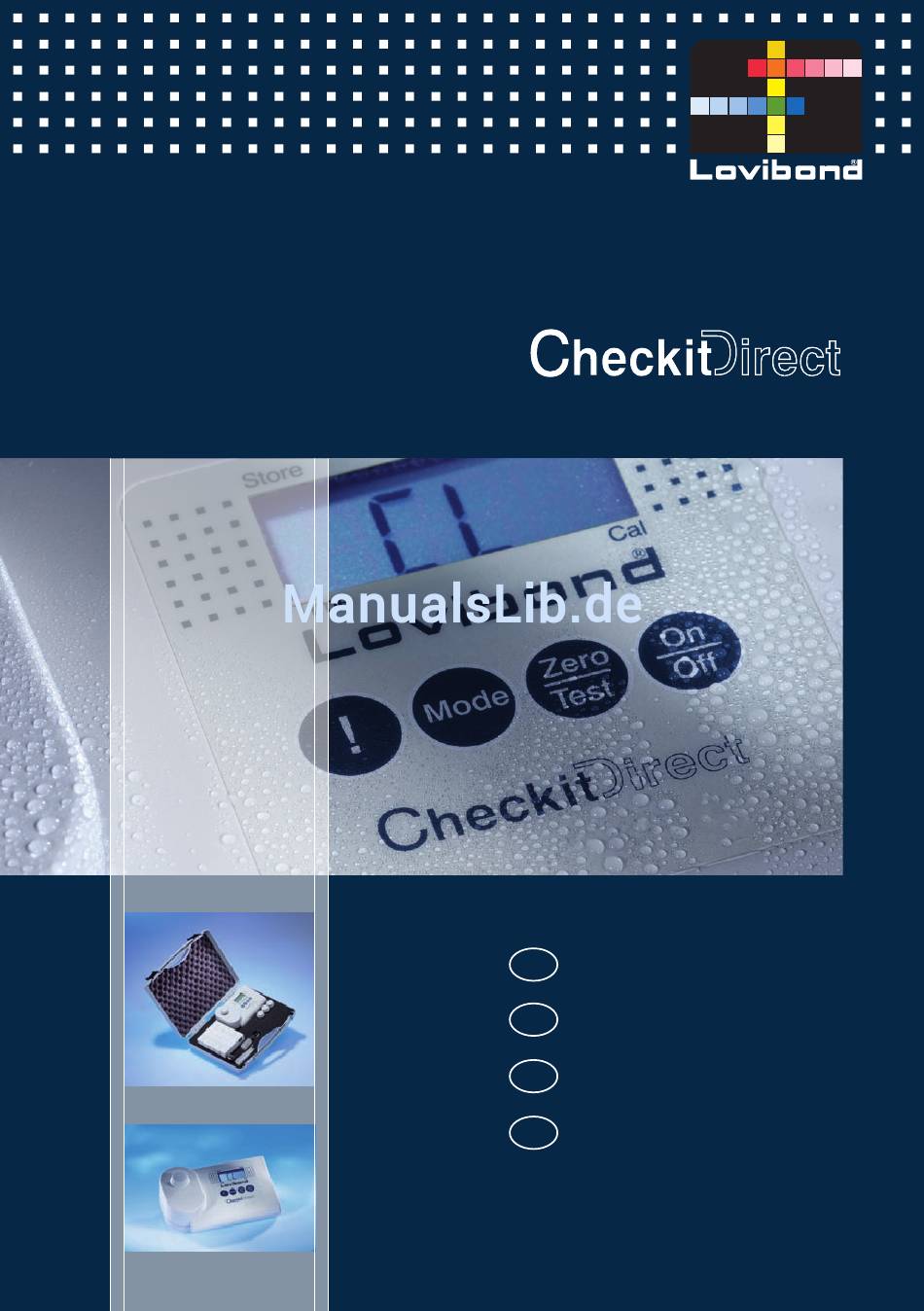

  • Seite 1 Photometer-System Cl • Br • pH • CyA • K • CaH S4.3 Bedienungsanleitung Seite 3–22 Instruction Manual Page 23–42 Mode d'emploi Page 43–62 Gebruiksaanwijzing Blz. 63–82...
  • Seite 2 Tintometer GmbH / Schleefstraße 8-12 / 44287 Dortmund / Deutschland ——————————————————————————————————————— Produktname / Product name / Nom du fabricant / Nome del prodotto / Nombre del productor: Lovibond CheckitDirect ® ——————————————————————————————————————— EG-Konformitätserklärung gemäß RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Hinweise • ..........4 Hinweise zur Arbeitstechnik .

  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Hinweise zur Arbeitstechnik nach jeder Analyse gründlich gereinigt werden, Küvetten, Deckel und Rührstab müssen um Verschleppungsfehler zu verhindern. Schon geringe Rückstände an Reagenzien führen zu Fehlmessungen. Die Außenwände der Küvetten müssen sauber und trocken sein, bevor die Analyse durchgeführt wird.

  • Seite 5: Richtiges Befüllen Der Küvette

    Hinweise zu den Methoden • Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Methoden beachten • Reagenzien sind für die chemische Anlayse bestimmt und dürfen nicht in die Hände von Kindern gelangen. • Reagenzlösungen ordnungsgemäß entsorgen. • Sicherheitsdatenblätter bei Bedarf anfordern. (Internet: www.lovibond.com) CheckitDirect_Cl-Br-pH-CyA-S:4.3-CaH_2c 11/2012...

  • Seite 6: Funktionsbeschreibung

    Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen: Mode S:4.3 Abs1 Abs2 ..(Scroll) In der Anzeige erscheint: METHODE Saubere Küvette bis zur 10-ml-Marke mit der Wasserprobe auffüllen, mit dem Küvettendeckel verschließen und im Messschacht positio- nieren.

  • Seite 7: Hintergrundbeleuchtung Der Anzeige

    Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ ! ] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, um direkt in das Speichermenü...

  • Seite 8: Methoden

    Methoden Anmerkungen Chlor/Brom: Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor/ Brom zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glasgeräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.

  • Seite 9: Chlor Mit Tablette

    Methoden Chlor mit Tablette 0,01 – 6,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen 0.0.0 entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken.

  • Seite 10: Chlor Mit Flüssigreagenz

    Methoden Chlor mit Flüssigreagenz 0,01 – 4,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe „Inbetriebnahme”). 0.0.0 Die Küvette aus dem Messschacht nehmen und entleeren. Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen DPD 1 Puffer-Lösung 2 Tropfen DPD 1 Reagenz-Lösung...

  • Seite 11: Brom Mit Tablette

    Methoden Brom mit Tablette 0,02 – 13 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen 0.0.0 entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken.

  • Seite 12: Ph-Wert Mit Tablette

    Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt 0.0.0 aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.

  • Seite 13: Ph-Wert Mit Flüssigreagenz

    Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich 0.0.0 große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen.

  • Seite 14: Cya-Test (Cyanursäure) Mit Tablette

    Methoden CyA-TEST (Cyanursäure) mit Tablette 0 – 160 mg/l In eine saubere 24-mm-Küvette 5 ml Probe und 5 ml VE-Wasser (Anm. 1) geben und mit dem Küvettendeckel fest verschließen. Die Küvette in den Messschacht stellen. Positionierung . Zero Taste [ZERO/TEST] drücken. Test Das Methodensymbol blinkt für ca.

  • Seite 15: In Die 10 Ml-Wasserprobe Eine Alka-M-Photometer-Tablette

    Methoden Säurekapazität K mit Tablette S4.3 0,1 – 4,0 mmol/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe "Inbetriebnahme"). In die 10 ml-Wasserprobe eine ALKA-M-PHOTOMETER-Tablette 0.0.0 direkt aus der Folie zugeben und mit sauberem Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat.

  • Seite 16: Härte, Calcium Mit Tablette

    Methoden Härte, Calcium mit Tablette 0 – 500 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich durchführen (siehe "Inbetriebnahme"). In die 10 ml-Wasserprobe eine CALCIO H No. 1 Tablette direkt aus 0.0.0 der Folie zugeben, mit einem sauberem Rührstab zerdrücken und voll- ständig lösen.
  • Seite 17 Methoden CheckitDirect_Cl-Br-pH-CyA-S:4.3-CaH_2c 11/2012...

  • Seite 18: Menü-Optionen

    Menü-Optionen Menü-Wahl Mode Die Taste [MODE] drücken und gedrückt halten. Das Gerät mit Taste [ON/OFF] einschalten. 3 Dezimalpunkte erscheinen im Display, Taste [MODE] loslassen. Die [!]-Taste ermöglicht die Auswahl der folgenden Menüpunkte: Auslesen gespeicherter Daten Store Date Einstellung von Datum und Uhrzeit Anwenderjustierung Time Der ausgewählte Menüpunkt wird durch einen Pfeil im Display an-...

  • Seite 19: Justierung

    Justierung Anwenderjustierung Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Fabrikationsjustierung (Anzeige im Justiermodus) Nach Bestätigen der Auswahl durch die Taste [MODE] erscheint abwech- selnd im Display: CAL/CL. Zu der Methode, die justiert werden soll, mit der Taste [MODE] scrollen. Saubere Küvette bis zur 10-ml-Marke mit dem Standard füllen, mit dem Küvettendeckel verschließen und im Messschacht positionieren.

  • Seite 20: Rückkehr Zur Fabrikationsjustierung

    Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird ERGEBNIS bei Anzeige des Ergebnisses im Display ein Pfeil in der Position Cal Time angezeigt.

  • Seite 21: Technische Daten

    Umgebungs- 5 – 40 °C bedingungen rel. Feuchte: 30 – 90 % (nicht kondensierend) Zertifikat CE-Konformitätserklärung unter www.lovibond.com Die spezifizierte Genauigkeit des Gerätesystems wird nur bei Verwendung der vom Gerätehersteller beigestellten Original-Reagenzsysteme eingehalten. Bedienerhinweise Hı Messbereich überschritten oder Trübung zu groß.

  • Seite 22: Fehlermeldungen

    Fehlermeldungen Fehlermeldungen Lichtabsorption zu groß. Ursache z.B.: verschmutzte Optik. E 01 Justierfaktor außerhalb des zulässigen Bereiches. E 10 / E 11 Detektor empfängt zuviel Licht. E 20/E 21 Während der Messung war die Batterieleistung zu gering. E 22 Batterie austauschen. Fabrikationsjustierung nicht in Ordnung / gelöscht E 70 Anwenderjustierung nicht in Ordnung / gelöscht...
  • Seite 83 CheckitDirect_Cl-Br-pH-CyA-S:4.3-CaH_2c 11/2012...
  • Seite 84 Tintometer GmbH The Tintometer Limited Lovibond Water Testing Lovibond House / Solar Way ® Schleefstraße 8-12 Solstice Park / Amesbury, SP4 7SZ 44287 Dortmund Tel.: +44 (0)1980 664800 Tel.: +49 (0)231/94510-0 Fax: +44 (0)1980 625412 Fax: +49 (0)231/94510-20 sales@tintometer.com sales@tintometer.de www.lovibond.com...
