Montage- und Bedienungsanleitung

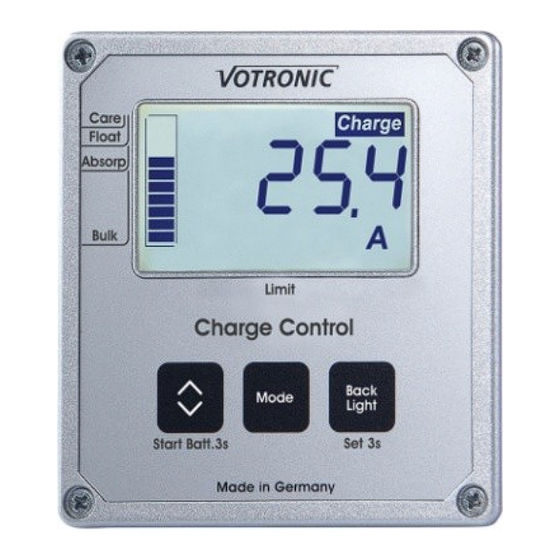

LCD-Charge Control S-VCC
Komfortables, einfach zu bedienendes Kontroll- und Bedien-Element, zweckbestimmt für die Lade-Wandler der Baureihe
VCC1212-30 ... VCC1212-90 ab Baujahr 2018, ausgerüstet mit 6pol. Steckanschluss-Buchse „Display".
Es zeigt den Status des Lade-Wandlers, die momentane Ladephase, die Spannung von Bord- und Starter-Batterie sowie
den aktuellen Ladestrom an. Mittels Tastendruck kann die Stromaufnahme des Lade-Wandlers temporär reduziert /
limitiert werden.
Die große, übersichtliche Anzeige besitzt ein beleuchtetes und hervorragend ablesbares Display mit sehr geringem
Stromverbrauch. Über den Plug and Play-Anschluss lässt es sich jederzeit, auch nachträglich, einfach nachrüsten und
durch die kompakte Bauform an nahezu jeder Stelle montieren.
Das Gerät reiht sich von den Abmessungen her nahtlos in das VOTRONIC-Modulsystem ein. Hierzu gehören Tankanzeige-
Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter und Thermometer) sowie
Schalter- und Sicherungspanels.
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 4 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Montage und Anschluss
Die geringe Einbautiefe (ca. 22 mm) der Elektronik ermöglicht das „Einlassen" in der Wandstärke der Möbelbauplatten, so
dass immer ein optimaler Einbauort gewählt werden kann. Verwenden Sie bitte die beiliegende Bohrschablone, die auch
die Kombination mit weiteren Anzeigepanelen berücksichtigt.
Die rückseitige Ausschnittöffnung ist nach Möglichkeit mit einem elektrisch nichtleitenden Material abzudecken, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Die Anzeigeeinheit wird über die mitgelieferte 5 m lange Steuerleitung mit dem VOTRONIC-Lade-Wandler verbunden. Der
Anschluss ist steckfertig ausgeführt und die Leitung sollte entsprechend der Sicherheitshinweise verlegt werden.
Damit ist das Gerät betriebsbereit.
Sollte die Länge der Steuerleitung zur Anschlusseinheit nicht ausreichen, kann die als Zubehör erhältliche Steuerleitungs-
Verlängerung (5 m lang), Art.-Nr. 2005 verwendet werden, sodass eine Gesamtlänge von 10 m genutzt werden kann.
Die mitgelieferte Steuerleitung ist speziell für diese Anwendung konzipiert und geprüft. Sie muss
zwingend für die einwandfreie Funktion des Gerätes verwendet werden. Eine baugleiche Ausführung
kann zu einer Fehlfunktion führen, die nicht durch die Gewährleistung abgedeckt ist.
Erste Inbetriebnahme
Nachdem der Lade-Wandler nach dessen Anleitung angeschlossen wurde, also betriebsbereit ist und die Steckverbindung
zwischen Anzeige und Lade-Wandler hergestellt wurde, ist auch das LCD-Charge Control S-VCC betriebsbereit.
Bedienung
Taste 1: Weiterschalten der Anzeige,
Anzeige Spannung Starterbatterie (3 s)
Taste 2: Umschalten Power Limit
Taste 3: Ein-/Ausschalten der
Beleuchtung,
Einstellung Helligkeit (3 s)
Nr. 1248
