Votronic LED Tank Display HE 420 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
LED Tank Display HE 420
LED Tank Display HE 420
Das VOTRONIC LED Tank Display HE wurde speziell für den rauen Einsatz in Feuerwehr-Fahrzeugen konzipiert
und dient der genauen Fernanzeige des Füllstandes von Wasser- und Schaumtanks.
Der Füllstand des Tanks wird mit 10 superhellen Leuchtdioden als leuchtendes Band dreifarbig (rot/gelb/grün)
dargestellt, wobei Zwischenstände durch Helligkeitsänderung der jeweils höchsten Leuchtdiode angezeigt
werden. Für den Betrachter stellt sich die Anzeige als nahezu stufenloser Leuchtbalken dar.
Die Helligkeit der Leuchtdioden-Anzeige wird über ein Fotoelement so gesteuert, dass sie sowohl bei direkter
Sonneneinstrahlung als auch bei Dunkelheit gut ablesbar ist.
Die robuste Anzeigeeinheit ist sehr kompakt aufgebaut, wasser- und staubdicht vergossen, völlig
vibrationsfest und für den Einbau in Anzeigetafeln konzipiert. Sie ist für eine Betriebsspannung von
12 V bis 24 V ausgelegt und werksseitig auf ein Einheits-Mess-Signal von 4 -20 mA justiert. Das Gerät ist
wirkungsvoll gegen Falschpolung und Überspannung geschützt.
Montage:
Das LED Tank Display ist für den Einbau in Anzeigetafeln konzipiert:
Ausbruch rechteckig, Breite 38 mm, Höhe 56 mm, Einbautiefe max. 27 mm.
Die Befestigung auf der Anzeigetafel erfolgt durch die mitgelieferten Befestigungsschrauben an den
Befestigungsbohrungen des LED Tank Displays.

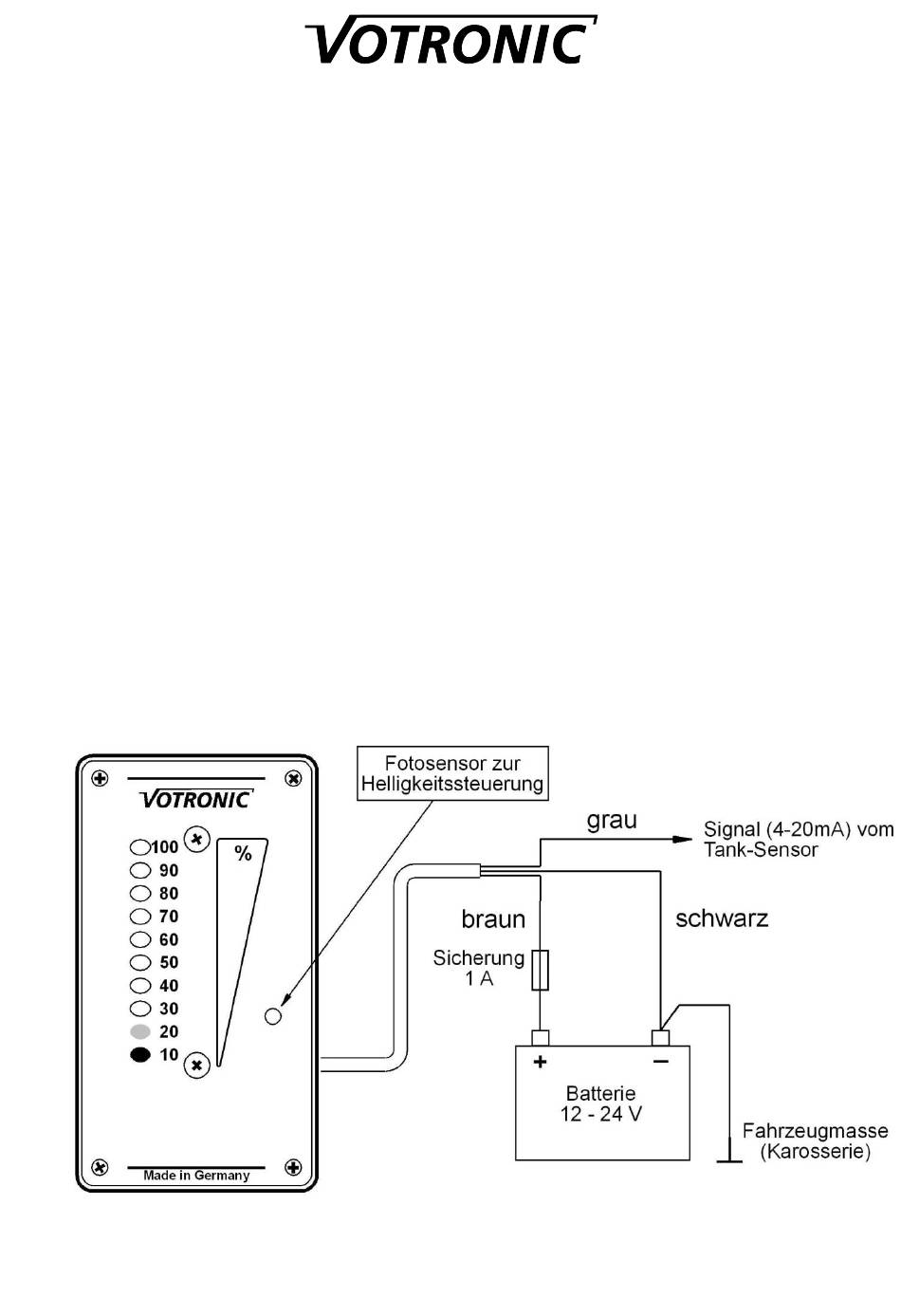

Anschluss-Schema:
Inbetriebnahme und Einstellung:
Nach Anlegen der Betriebsspannung und Anschluss an einem Tank-Sensor wird durch die Leuchtdioden-Kette
die Füllhöhe des Tanks angezeigt.
Die Anzeigeeinheit ist werksseitig justiert, Abgleicharbeiten an der Anzeige entfallen.
12 V / 24 V, Mess-Signal 4 – 20 mA
Anzeige rot 0 %, gelb 10 %, grün 30-100 %
12 V / 24 V, Mess-Signal 4 – 20 mA
Anzeige grün 0-80 %, gelb 90 %, rot 100 %
Nr. 0244
Nr. 0246
