Einzeltankaufstellung /
Reihen-, Block-, Winkelaufstellung
einzeltank-
aufstellung
D
GB
Reihen- (bis 5 tanks),
Block- (2-25 tanks)
und Winkelaufstel-
lung (3-14 tanks)
F
I
NL

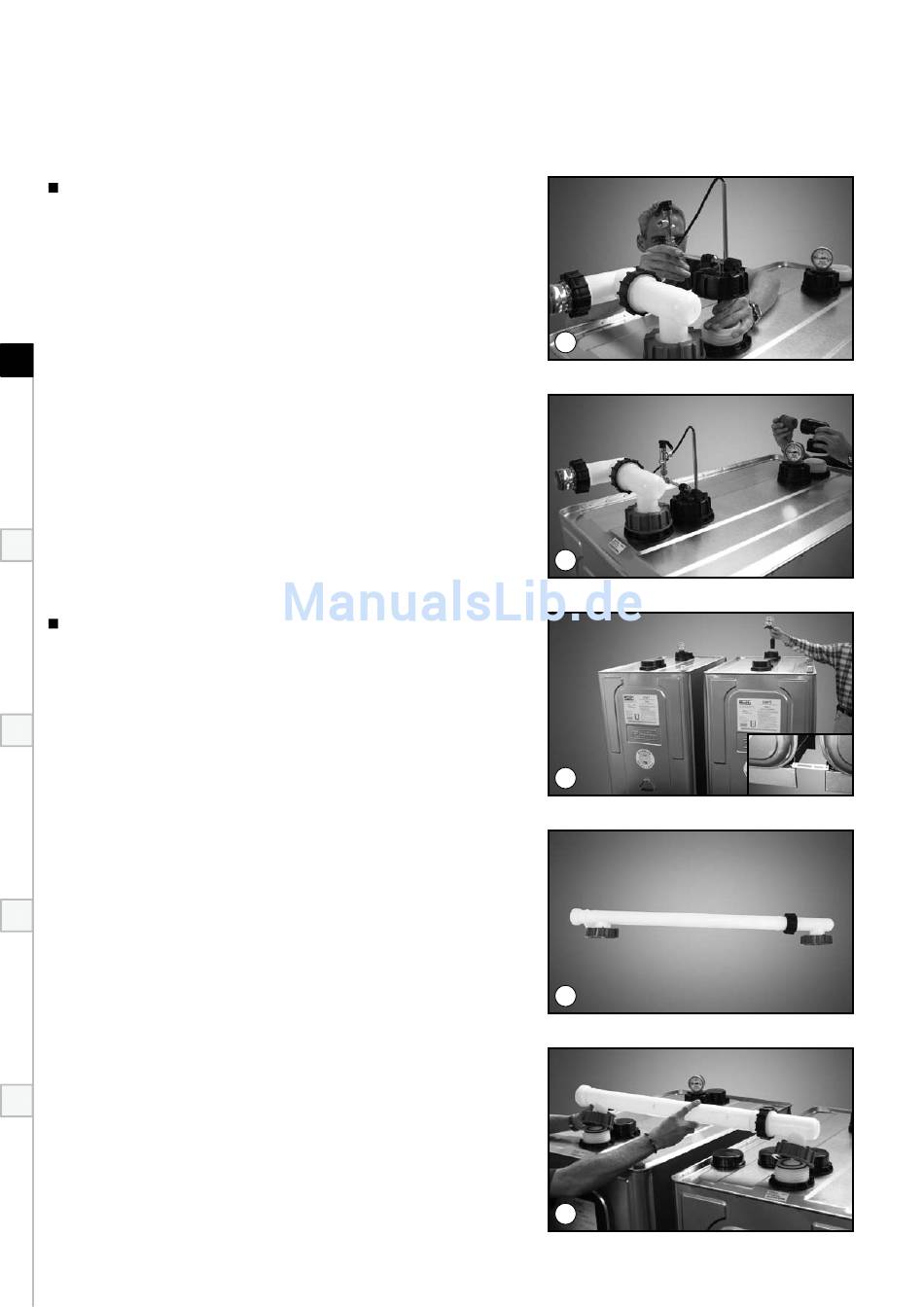

vormontierte entnahme-absaugarmatur mit
grenzwertgeber auf 2 . tankstutzen aufsetzen .
Winkel-entlüftungsstück mit anschlagdichtung
und flachdichtung Ø 85 / Ø 68 × 3 mm auf 4 .
tankstutzen aufsetzen .
Änderung der Stutzenbelegung ist möglich,
bitte dabei beachten, dass im Füllstutzen im-
mer das mitgelieferte Tauchrohr montiert ist!
tanks auf fußgestelle aufsetzen und im tank-Mit-
tenabstand von 780 mm nebeneinander aufstellen
(beiliegende Abstandhalter verwenden). Füllstand-
uhren in die Buchse auf jedem 3 . tankstutzen
einschrauben .
Füllleitung vormontieren, O-Ringe einfetten,
Schutzschläuche von den Düsen entfernen.
füllleitung auf die 1 . stutzenreihe mit eingesetz-
tem tauchrohr aufsetzen .
4
5
1
2
3
6
