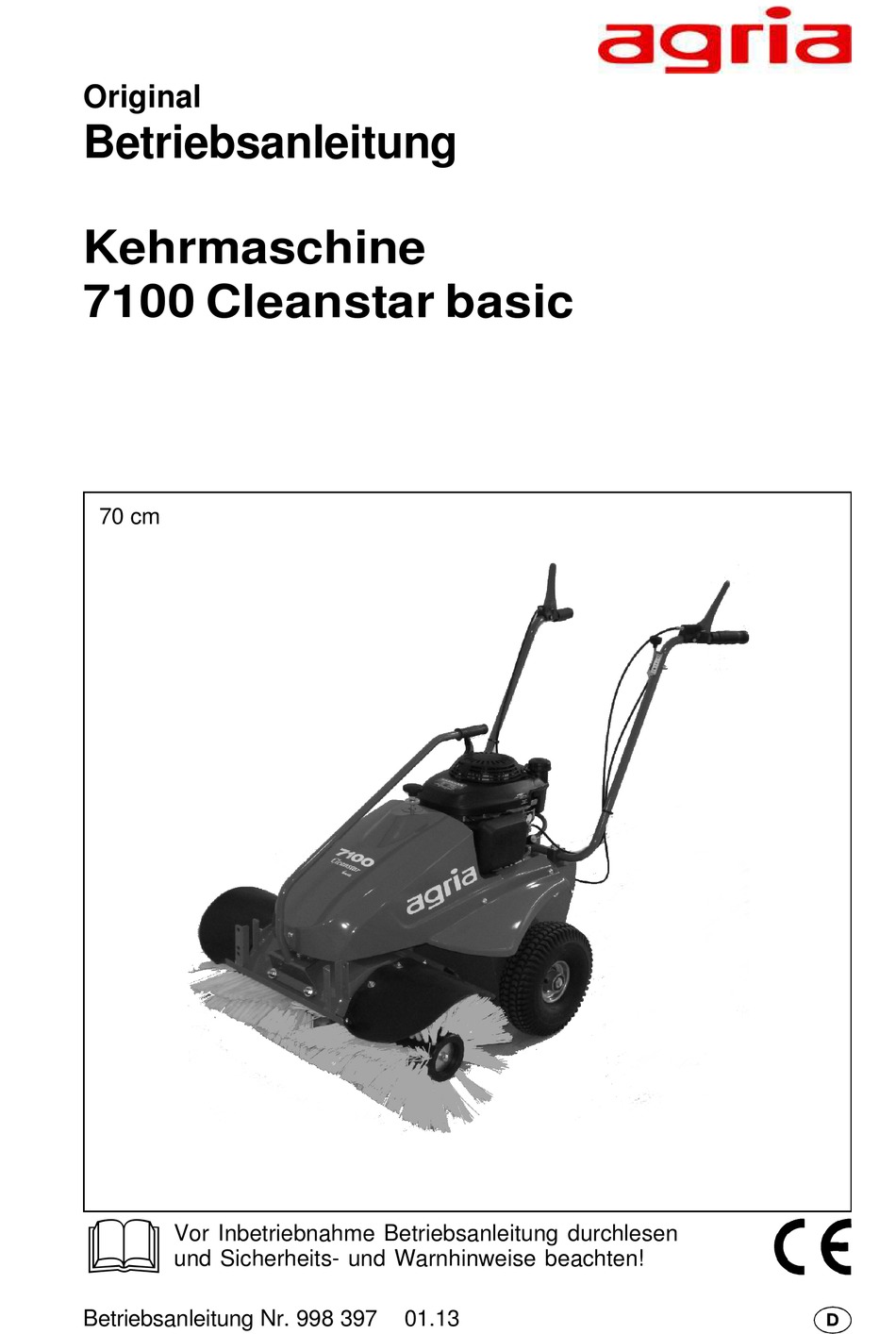

- Seite 1 Original Betriebsanleitung Kehrmaschine 7100 Cleanstar basic 70 cm & Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 397 01.13...
-
Seite 2: Symbole, Fabrikschild
Wir behalten uns vor, Ver- besserungen vorzunehmen, ohne schnell diese Anleitung zu ändern. geöffnet (entriegelt) Lieferumfang: l Betriebsanleitung Cleanstar basic geschlossen (verriegelt) l Betriebsanleitung Honda-Motor l Grundgerät è - Serviceç= wenden Sie sich an Ihre agria-Fachwerkstatt Kehrmaschine agria 7100 Cleanstar basic... -
Seite 3: Bezeichnung Der Teile

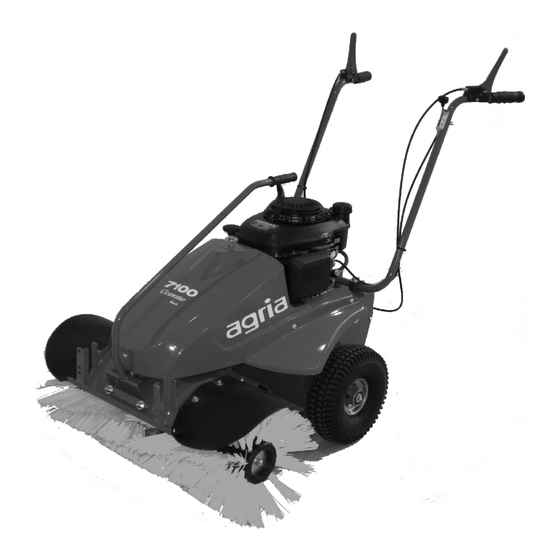

Bezeichnung der Teile Abb. A Abb. B Kehrmaschine agria 7100 Cleanstar basic... - Seite 4 1 Kupplungshebel für Bürstenantrieb 2 Drehzahlregulierhebel 3 Kupplungshebel mit Sicherheitsschaltung für Fahrantrieb 4 Lenkholm 5 Motor 6 Triebrad 7 Bürstenwalzen 8 Anschlusslaschen für Anbaugeräte 9 Drehgriff für Bürstenhöhenverstellung 10 Schwenkstange 11 Klemmschraube für Lenkholmverstellung 12 Fabrikschild, Ident-/Maschinen-Nr. Kehrmaschine agria 7100 Cleanstar basic...
- Seite 5 Konformitätserklärung ..35 Sicherheitsschaltung ...... 16 Kupplung ......... 16 Ausklappseitenbeachten! Lenkholm ........17 Bürstenwalzen ....... 17 Abb. A und B ....... 3 Höhenverstellung ......17 Abb. C ......... 34 Seitenverstellung ......17 Zubehör .......... 18 Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 6: Kraftstoff
Normal- und triebes zersplittern und Verletzungen Superbenzin (auch E10) sowie Su- oder Schäden verursachen. Zum Ab- per plus betrieben werden. ziehen des Schwungrades nur geeig- netes Werkzeug verwenden. Dem Benzin kein Öl beimischen. Kehrmaschine agria 7100 Cleanstar basic... - Seite 7 Auspack- und Montage-Anleitung Auspacken Kartondeckel oben öffnen Karton an allen 4 Ecken aufschneiden und Kartonwände nach unten aufklap- 1. Lenkholm hochschwenken in Betriebsstellung nach Beschreibung Seite 17 durchfüh- 2. Erstinbetriebnahme nach Beschreibung Seite 19 durchfüh- ren. Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 8: Sicherheitstechnische Hinweise
Fläche ist der Motor abzu- Eigenmächtige Veränderungen an der schalten. Kehrmaschine schließen eine Haftung des Herstellers für daraus resultieren- Vorsicht bei drehenden Werkzeugen - de Schäden aus. Sicherheitsabstand! Vorsicht bei nachlaufenden Werkzeu- gen. Vor Arbeiten an diesen abwarten, Kehrmaschine agria 7100 Cleanstar basic... -
Seite 9: Arbeits- Und Gefahrenbereich
Transportfahrt auf dem Arbeitsgerät Bei Arbeiten in eingefassten Flächen ist nicht gestattet. muss der Sicherheitsabstand zur Um- Bei evtl. auftretenden Verstopfungen am randung eingehalten werden, um das Bürstenwerk und am Anbaugerät ist der Werkzeug nicht zu beschädigen. Kehrmaschine agria 7100 Cleanstar basic... - Seite 10 Beim Schwenken des Schneeschiebers auf Quetsch- und Scherstellen achten. Die Arbeitsgeschwindigkeit muss der je- weiligen Arbeitsbedingung angepaßt werden, da ansonsten beim Auffahren auf ein Hindernis der Fahrer durch die Wucht des Aufpralls verletzt werden könnte. Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 11: Wartung Und Reinigung
Arzt aufsu- senen Räumen abstellen, wenn noch chen, bei Kontakt mit den Augen sofort Kraftstoff im Kraftstoffbehälter ist. Ben- gründlich ausspülen, das Einatmen der zindämpfe sind eine Gefahrenquelle. Dämpfe vermeiden. Packungsbeilage lesen und beachten! Kehrmaschine agria 7100 Cleanstar basic... -
Seite 12: Beschreibung Der Warnzeichen
Bei Ballastierung entsprechenden ne sind individuelle Gehör- Reifenluftdruck beachten. schutzmittel zu benutzen. Elektrische Anlage Schutzhandschuhe tragen. Träger von Herzschrittmachern dürfen bei laufendem Motor die stromführen- Festes Schuhwerk tragen. den Teile der Zündanlage nicht berüh- ren! Kehrmaschine agria 7100 Cleanstar basic... -
Seite 13: Technische Angaben
Sammelbehälter ....ca. 11 kg garantiert ......L 96 dB Schneeräumschild 80 cm ..ca. 15 kg Schwingbeschleunigungswert: Bereifung: 4.00-4 (ø300) Rasenreifen am Lenkerhandgriff ..a = 3,02 m/s nach Richtlinie 2002/44/EG Reifenluftdruck: ..... 1,8 bar Kehrmaschine agria 7100 Cleanstar basic... - Seite 14 ....Zündzeitpunkt 20° vor OT = obere Füllstandsmarke): ..funkfernentstört nach VDE 0879 Dauerbetrieb .. bis Neigung 20° (37 %) Ventilspiel (bei kaltem Motor): Einlass ....... 0,15 ± 0,04 mm Auslass ...... 0,20 ± 0,04 mm Starteinrichtung: ... Reversierstarter Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 15: Geräte- Und Bedienelemente
Kühlung "STOPP" zu schwenken ist! Die Kühlung erfolgt bei dem Motor durch ein Luftgebläse. Das Kühlluftsieb am Reversierstarter und die Kühlrippen des Zylinders sind daher stets frei von Schmutz und angesaugten Pflanzen- teilen zu halten. Kehrmaschine agria 7100 Cleanstar basic... - Seite 16 Die Betätigung erfolgt durch Herunter- drücken der Kupplungshandhebel, für den Fahrantrieb (A/3) und für den Bürstenantrieb (A/1). Beim Loslassen schwenken die Kupplungshandhebel selbsttätig in "0"-Stellung (ausgekup- pelt). Beide Kupplungen können getrennt von- einander bedient werden. Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 17: Bürstenwalzen
Schwenkstange (A/10) nach hinten unten zurückschwenken und dabei in die entspre- chende Raste einrasten. Beim Arbeiten ohne Sammelbehälter wird die Bürste entweder nach links oder rechts geschwenkt, je nachdem an welche Seite der Schmutz gekehrt werden soll. Kehrmaschine agria 7100 Cleanstar basic... - Seite 18 Anschlusslaschen aushängen, an die Entleerungstelle tragen und ausleeren. 3. Schneeräumer Anbau l Schneeräumschild von vorne oben mit den Aufnahmezapfen in die Anschlusslaschen (A/8) einhängen und mit Federstecker sichern. l Schneeräumschild ist mit der Schwenkstange wie beim Kehren schwenkbar. Kehrmaschine agria 7100 Cleanstar basic...
- Seite 19 Bei laufendem Motor muss die Ver- stellen, dass dieser Bereich vor dem schlussschraube immer fest im Einfüll- Starten des Motors vollkommen trocken stutzen sitzen! ist und dass sich die Benzindämpfe ver- flüchtigt haben. Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 20: Starten Des Motors
Achtung: Zum Starten des Motors muss die Bedienungsperson hinter dem Lenker stehen und das Startseil nach hinten ziehen. Der Aufenthalt im Gefahren- bereich ist verboten. Weitere Hinweise zum Motorstart entnehmen Sie bitte der Honda- Motor-Betriebsanleitung. Kehrmaschine agria 7100 Cleanstar basic... -
Seite 21: Abstellen Des Motors
Regulierhebel nicht in CHOKE - Stellung bringen - Brandgefahr! l Kraftstofhahn (C/11) schließen Der Drehzahlregulierhebel dient auch als Not-Aus-Schalter. Bei Be- darf kann durch Betätigen des Regulier- hebels in Stellung "STOPP" der Motor ab- gestellt werden. Kehrmaschine agria 7100 Cleanstar basic... - Seite 22 Spritzbereich befinden. Achten Sie auch auf Fahrzeuge, insbes. Glas- scheiben und andere Gegenstände, dass die- se nicht beschädigt werden. Arbeiten in Hanglagen nur bis max. 20°. In Hanglagen immer hangseitig wenden! max. 20° (37 %) Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 23: Schneeräumen
Zündkerzenstecker abzuziehen. Schneeräumen Schneeschieber richtig anbauen! Rutschfestes Schuhwerk tragen. Die Arbeitsgeschwindigkeit muss der jeweiligen Arbeitsbedingung angepasst werden, da ansonsten beim Auffahren auf ein Hindernis der Fahrer durch die Wucht des Aufpralls verletzt werden könnte. Kehrmaschine agria 7100 Cleanstar basic... -
Seite 24: Wartung Und Pflege
Nur original Agria-Spezial-Keilriemen ver- wenden. Triebräder l Reifenluftdruck der Räder öfters prüfen; beson- ders darauf achten, dass der Reifenluftdruck in beiden Rädern jeweils gleich ist, um ein mühelo- ses Fahren zu gewährleisten. Kehrmaschine agria 7100 Cleanstar basic... - Seite 25 Beim Loslassen des Hebels (A/1) muss der Bürstenantrieb zum Stillstand kommen. l Bei nach unten gedrücktem Hebel muss der Antrieb eingekuppelt sein und der Keil- riemen darf nicht rutschen. l Ggf. Einstellung an der Bowdenzug-Stell- schraube (2) vornehmen. Kehrmaschine agria 7100 Cleanstar basic...
- Seite 26 ßig von Gras, Schmutz und brennbaren Abla- gerungen reinigen. - Brandgefahr! Vor jeder Inbetriebnahme kontrollieren. Drehzahlbetätigung Die Drehzahlbetätigung muss richtig eingestellt sein, um den Motor mit richtiger Drehzahl star- ten, betreiben und abstellen zu können. è - Serviceç Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 27: Allgemein
Wasser wieder heraus- gedrückt wird. • • Den Motor nur mit einem Lappen reinigen. Absprit- zen mit einem starken Wasserstrahl vermeiden, denn es könnte Wasser in das Zünd- und Kraftstoffsystem gelan- gen und zu Störungen führen. Kehrmaschine agria 7100 Cleanstar basic... - Seite 28 Reinigung durchführen, Lackierung ausbessern b) Motor konservieren l Kraftstoff vollständig ablassen oder Kraftstoffbehälter volltanken, Kraftstoffstabilisator (Agria-Nr. 799 09) dem Kraftstoff beimischen - Gebrauchsanweisung beachten! Motor ca. 1 Minute laufen lassen. l Motorölwechsel durchführen. l In die Zündkerzenöffnung einen Teelöffel voll (ca. 0,03 Ltr.) Motoröl einfüllen. Motor langsam durchdrehen.
- Seite 29 Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 30: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 31 - Befestigungsschrauben locker Befestigungsschrauben festziehen Vibration - Bürstenwalzen-Spannanker locker Motor sofort abstellen! Bürstenwalzen-Spannanker und alle Muttern und Schrauben auf Festsitz prüfen, beschädigte Teile austauschen * = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = siehe Motor-Betriebsanleitung Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 32: Lacke,Verschleißteile
Keilriemen für Bürstenantrieb 469 045 Bowdenzug, Fahrantrieb 469 046 Bowdenzug, Bürstenantrieb 469 037 Bürstenwalze 70 cm (erforderlich 2 Stück) Reifenpannenschutz: 713 13 Reifendichtgel Flasche 1 Ltr. Ersatzteilliste: 997 157 Cleanstar Typ 7100 997 145 Honda-Motoren Kehrmaschine agria 7100 Cleanstar basic... -
Seite 33: Kontroll- Und Wartungsübersicht
A = vor jeder Inbetriebnahme = jeder Reinigung insbesondere mit einem Hochdruckreiniger K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar = nach 2 Jahren BM = siehe Motor-Betriebsanleitung Kehrmaschine agria 7100 Cleanstar basic... - Seite 34 Abb. C Motor Honda GCV135 und GCV160 1 Kraftstoffbehälterdeckel 2 Startergriff 3 Lüftersieb 4 Öleinfüllverschlussschraube, Ölmessstab 5 Luftfilter 6 Vergaser / Drehzahlregler 7 Motor-Modell-/Ident-Nr. 8 Zündkerze / Zündkerzenstecker 9 Auspuff mit Berührungsschutz 10 Kraftstoffbehälter 11 Kraftstoffhahn Kehrmaschine agria 7100 Cleanstar basic...
-
Seite 35: Konformitätserklärung
Konformitätserklärung Kehrmaschine agria 7100 Cleanstar basic... - Seite 36 Agria-Werke GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel. +49/ (0 )62 98 /39-0 Fax +49/ (0 )62 98/39-111 e-mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
