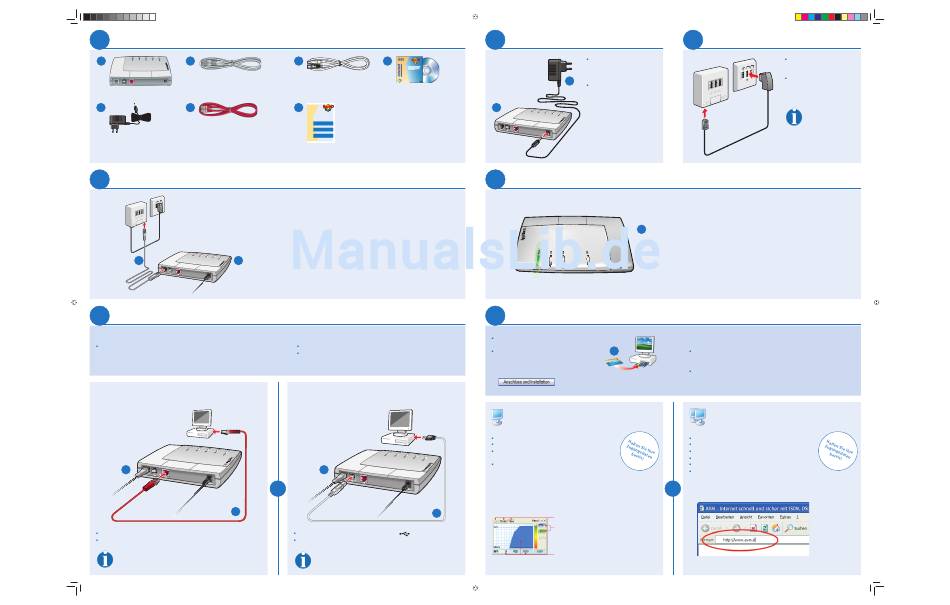

AVM FRITZ!Box SL Installationsanleitung

1
Lieferumfang kontrollieren
A C
1 DSL-Kabel (grau) für den An-
schluss der FRITZ!Box am DSL-
Splitter
1 Gerät FRITZ!Box SL
B D
1 Netzwerkkabel (rot) für den
Anschluss der FRITZ!Box am Netz-
werkanschluss eines Computers
1 Netzteil FRITZ!Box SL
4
An das DSL anschließen
A
C
6
An den Computer anschließen
Allgemeine Hinweise
Ein Computer kann auf zwei unterschiedliche Arten mit der FRITZ!Box ver-
bunden werden: am Netzwerkanschluss (LAN) oder am USB-Anschluss der
FRITZ!Box.
Netzwerkanschluss (LAN)
A
oder oder
D
Schließen Sie das rote Netzwerkkabel an der Buchse „LAN" der FRITZ!Box an.
Schließen Sie das andere Ende am Netzwerkanschluss Ihres Computers an.
Weitere Computer können am USB-Anschluss und über einen Switch/
Hub am Netzwerkanschluss angeschlossen werden.
E F
1 USB-Kabel (weiß) für den An-
schluss der FRITZ!Box am USB-An-
1 FRITZ!Box-CD mit Installations-
schluss eines Computers
hilfe und Benutzerhandbuch
G
FRITZ!Box SL FRITZ!Box SL
Installationsanleitung
Sicher surfen, vielseitig verbinden,
einfach nutzen
1 Folgen Sie der Installationsanleitung
auf der Innenseite dieses Posters!
2 Legen Sie anschließend die CD ein und Legen Sie anschließend die CD ein und
geben Sie Ihre Zugangsdaten ein! geben Sie Ihre Zugangsdaten ein!
3 Fertig und Bereit zum Surfen! Fertig und Bereit zum Surfen!
1 Installationsanleitung
FRITZ!Box SL
Schließen Sie das eine Kabelende des grauen DSL-Kabels an der Buchse „DSL"
der FRITZ!Box an.
Schließen Sie das andere Kabelende an der mit „DSL" beschrifteten Buchse des
DSL-Splitters an.
Ein Computer kann immer nur über eine dieser zwei Arten verbunden sein.
Alle Computer, die mit der FRITZ!Box verbunden sind, bilden zusammen ein
Netzwerk.
USB-Anschluss
A
E
Schließen Sie das weiße USB-Kabel an der Buchse „ " der FRITZ!Box an.
Schließen Sie das andere Ende am USB-Anschluss Ihres Computers an.
Weitere Computer können über den Netzwerkanschluss (LAN) ange-
schlossen werden.
2
An den Strom anschließen
Stecken Sie die Stecker des Netz-
teils in die Buchse „Power" und
in die Steckdose der Stromver-
sorgung.
B
Die Leuchtdiode „Power"
beginnt nach einigen Sekun-
den zu blinken und zeigt damit
die Betriebsbereitschaft der
A
FRITZ!Box an.
5
DSL aktiv
A
7
Internetzugang einrichten – startklar zum surfen!
Legen Sie jetzt die FRITZ!Box-CD ein und folgen Sie
den Anweisungen auf dem Bildschirm.
F
Die FRITZ!Box-CD überprüft automatisch Ihre DSL-
Verbindung sowie den korrekten Anschluss der
FRITZ!Box. Klicken Sie zum Starten der Überprüfung
auf die Schaltfläche „Anschluss und Installation".
Ein Computer
Internetzugangsdaten eingeben
Klicken Sie auf die Schaltfl äche „FRITZ!DSL starten".
Das Programm FRITZ!DSL wird gestartet.
Sie werden aufgefordert Ihre Internetzugangsdaten
einzutragen.
Bestätigen Sie mit „OK".
Internetverbindung herstellen
1. Öffnen Sie FRITZ!DSL über „Start / Programme / FRITZ!Box /
FRITZ!DSL Startcenter".
oder oder
2. Klicken Sie im Startcenter auf die Schaltfl äche „Internet".
Das Programm FRITZ!DSL Internet stellt die Verbindung mit dem
Internet her.
Verbindungen herstellen und trennen
Verbindungssymbole
Anzeigen der Geschwindigkeit
3
Splitter mit TAE-Dose verbinden
Schließen Sie das Verbindungs-
kabel an der Buchse „Amt"
Ihres DSL-Splitters an.
Stecken Sie den TAE-Stecker des
Verbindungskabels in die mit „F"
beschriftete Buchse Ihrer TAE-
Dose.
Die hier abgebildeten Teile gehö-
ren nicht zum Lieferumfang der
FRITZ!Box SL. Sie haben sie von
Ihrem Anschlussanbieter erhalten.
Die Leuchtdiode „Power" leuchtet dauerhaft, sobald die Verbindung zum DSL her-
gestellt ist. Dieser Vorgang kann in Einzelfällen einige Minuten dauern.
Nachdem die Installationshilfe den Anschluss und die DSL-Verbindung Ihrer
FRITZ!Box überprüft hat, richten Sie einen Internezugang ein.
Wenn Sie einen Computer an die FRITZ!Box angeschlossen haben, nutzen Sie
die Internetzugangssoftware FRITZ!DSL oder die Internetzugangssoftware Ihres
Internetanbieters.
Wenn Sie mehrere Computer an die FRITZ!Box angeschlossen haben, tragen Sie
die Zugansgdaten in die FRITZ!Box ein. Sie stellt die Verbindung für alle ange-
schlossenen Computer her.
Mehrere Computer
Internetzugangsdaten eingeben
Klicken Sie auf die Schaltfl äche „FRITZ!Box einrichten".
Die Benutzeroberfl äche der FRITZ!Box wird geöffnet.
Klicken Sie auf „Internet".
Klicken Sie auf „Zugangsdaten".
Geben Sie Ihre Internetzugangsdaten ein.
Bestätigen Sie mit „Übernehmen".
Internetverbindung herstellen
1. Starten Sie einen Internetbrowser.
2. Geben Sie die gewünschte Adresse ein.
Die Verbindung wird hergestellt.
