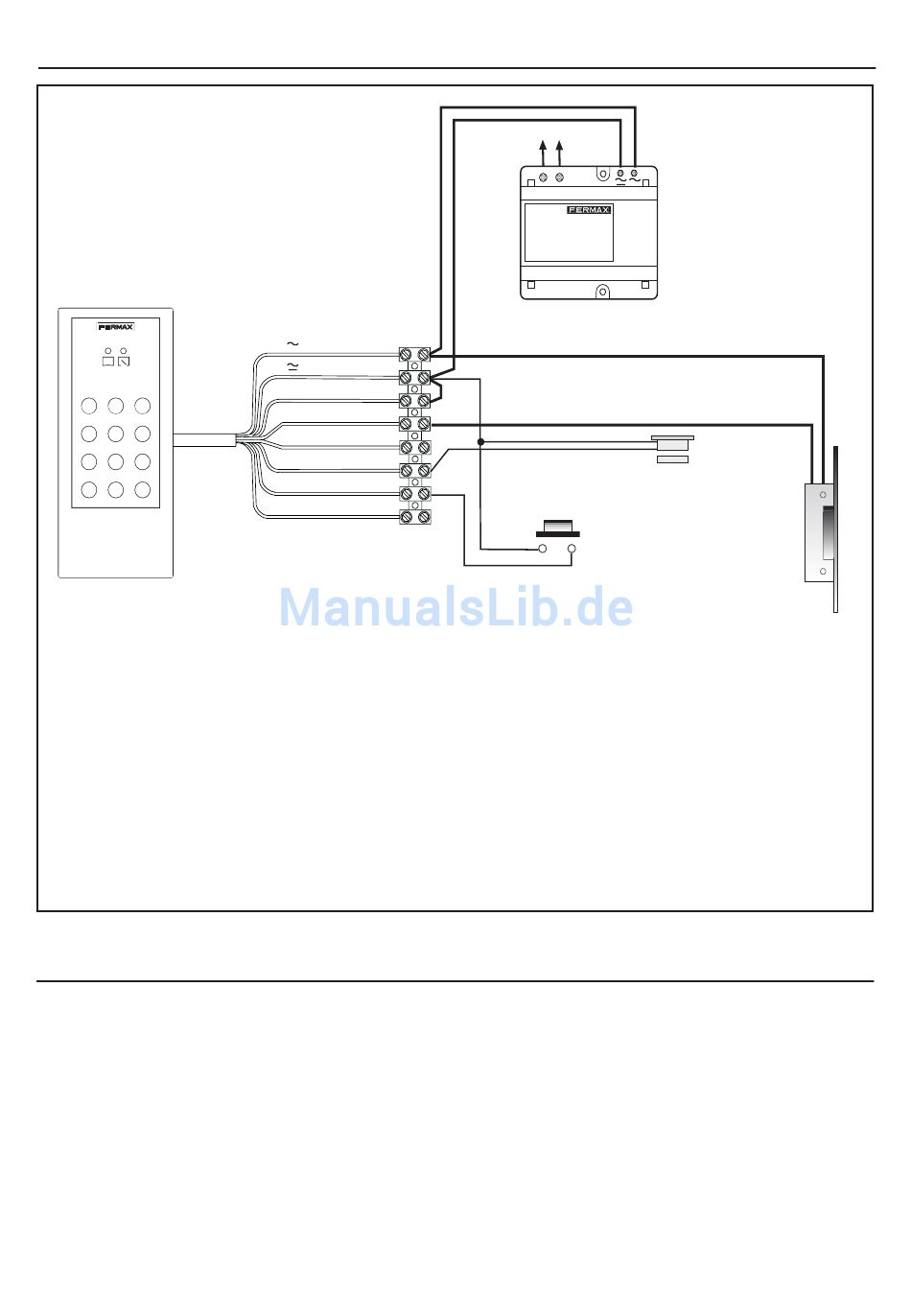

ESQUEMA DE CABLAGEM

1 2 3
4 5 6
9
7 8
A
0 B
Ligações do Memokey:
Botão de saída (Bs, -): Permite abrir a porta com a mesma temporização que a programada
para o acesso (1 a 99 seg.). Contacto normalmente aberto.
Sensor de porta aberta (Sp, -): Para determinar se a porta permanece aberta por um tempo
superior ao permitido (1 a 99 seg.). Contacto normalmente fechado.
AUX: Saída auxiliar que proporciona uma corrente máxima de 125 mA (0V) para ligar/activar
outro dispositivo (relé auxiliar, alarme...) ou uma coluna, gerando o próprio memokey um som de
alarme. (a outra extremidade da coluna deve ligar-se a uma alimentação positiva).
Nota: Utilizar um trinco adequado ao alimentador que se vai usar (Vac ou Vdc).
CARACTERÍSTICAS TÉCNICAS
Alimentação: 9 a 15 Vdc/Vac.
Temperatura de funcionamento: 0 a 70º C.
Capacidade: 100 códigos de acesso.
Consumos:
* Em repouso:
* Com o relé de trinco activo:
Castanho
Vermel h o
'C'
Laranja
'NO'
Amarelo
'NC'
Verde
'Sp'
Violeta
'Bs'
Azul
'AUX'
Cinzento
20 mA.
70 mA.
SEC 12Vac/dc
PRIM 230V
ALIMENTADOR
12 Vac / 12 Vdc
DETECTOR PORTA ABERTA
(opcional)
BOTÃO SAÍDA
(opcional)
TRINCO
(max. 2A)
Página 13
