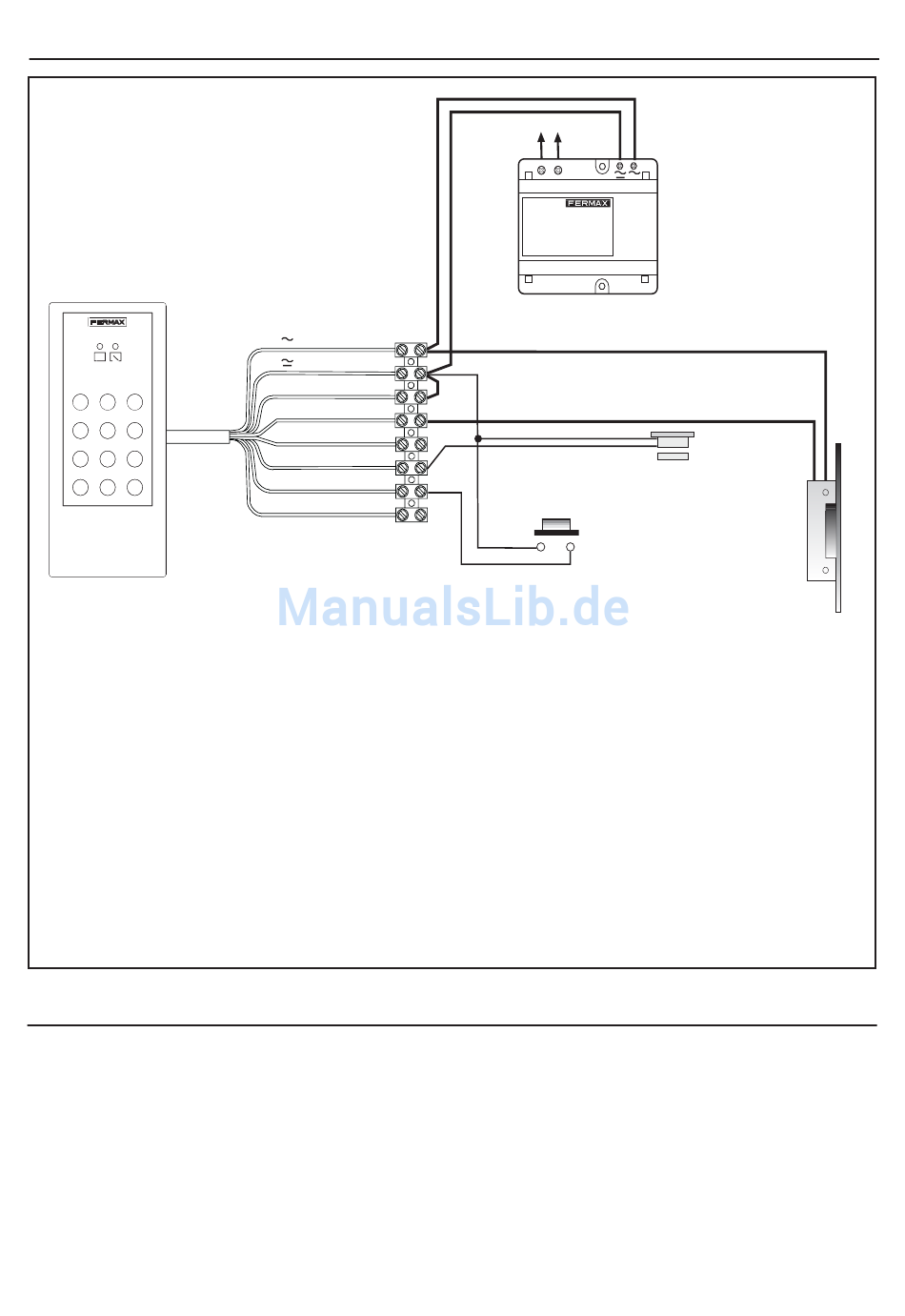

VERKABELUNGSSCHEMA

1 2 3
4 5 6
9
7 8
A 0 B
Anschlüsse von Memokey:
Taster Ausgang (Bs, -): Auslösung der Türöffnung (Verlassen) mit derselben Zeitgebung, die für
den Zutritt programmiert ist (1 bis 99 Sek.). Kontakt normalerweise offen.
Türöffnungssensor (Sp, -): Zur Bestimmung, ob die Tür länger als gestattet geöffnet bleibt (1
bis 99 Sek.). Kontakt normalerweise geschlossen.
AUX:Diese Anlage verfügt über einen Nebenausgang, (Masseanschluss: 0 V), mit einem
Maxjmalstrom von 125 mA, um eine andere Vorrichtung anzuschließen bzw. zu aktivieren (Hilfsrelais,
Alarm, ...) oder einen Verstärker anzuschließen, wobei Memokey selbst in der Lage ist, einen Alarmton
auszulösen. (Am anderen Verstärkerausgang muss eine positive Spannung angeschlossen werden.)
Hinweis: Benutzen Sie einen Türöffner, der sich für die verwendete Spannung
eignet (Gleichstrom oder Wechselstrom).

TECHNISCHE EIGENSCHAFTEN

Stromversorgung: 9 bis 15 V Gleichstrom/Wechselstrom

Betriebstemperatur: 0 bis 70º C.
Kapazität: 100 Zutrittscodes
Stromverbrauch:
* Im Bereitschaftsmodus:
* Mit aktivieren Türöffnungsrelais:
Braun
Rot
'C'
Orange
'NO'
Gelb
'NC'
Grün
'Sp'
Violett
'Bs'
Blau
'AUX'
Grau
SEC 12Vac/dc
PRIM 230V
NETZGERÄT
12 V Wechselstrom /
12 V Gleichstrom
SENSOR TÜRÖFFNUNG
(optional)
TASTER TÜRÖFFNUNG
(optional)
20 mA
70 mA
TÜRÖFFNER
(max. 2 A)
Seite 13
