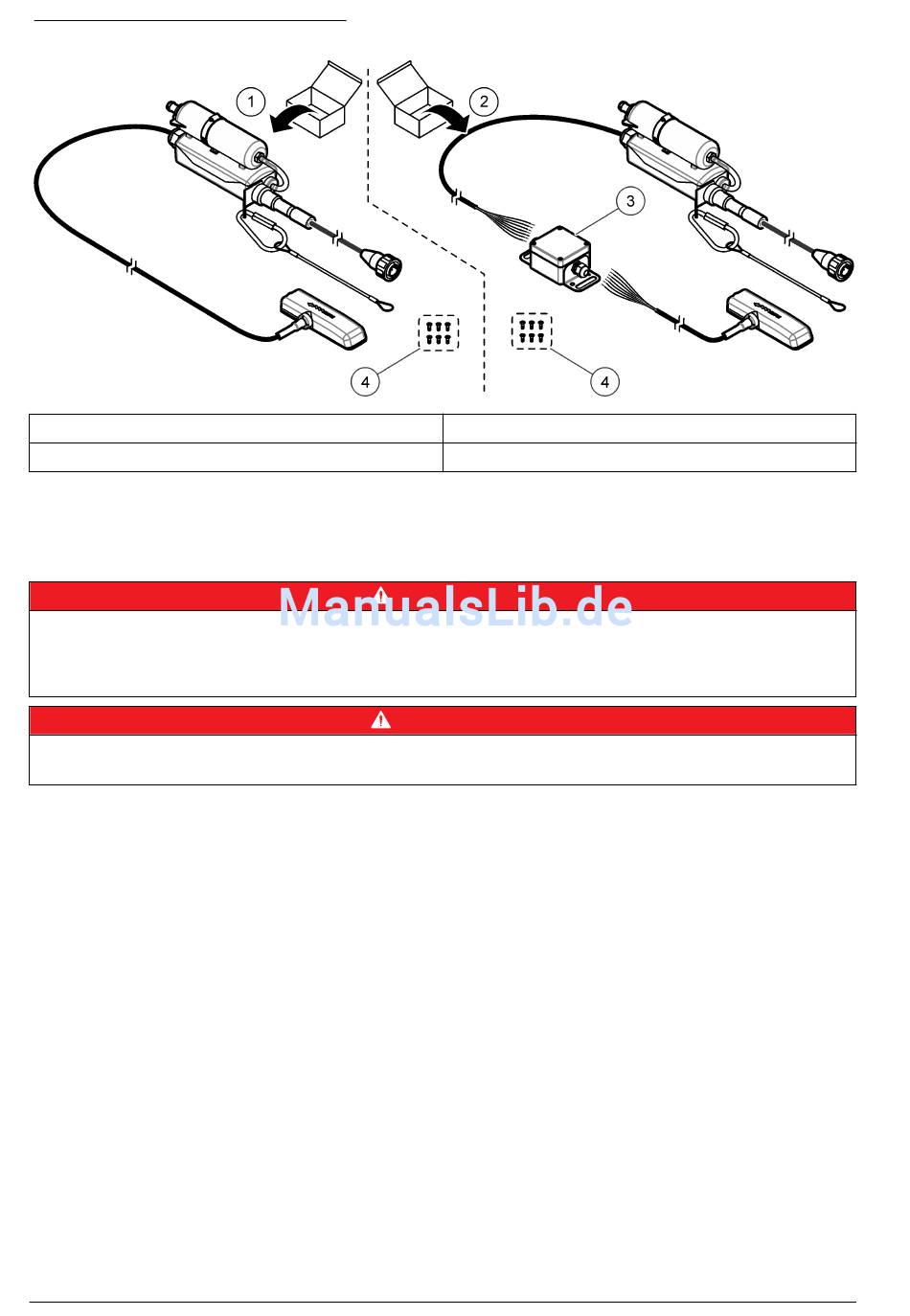

Abbildung 2 Produktkomponenten
1 Eintauch-AV-Sensor
2 Eintauch-AV-Sensor mit Anschlussdose

Installation

Installationsanleitung
Explosionsgefahr. Die nicht-IS AV Sensoren (770xx-xxx P/Ns) sind nicht für die Verwendung an klassifizierten
explosionsgefährdeten Standorten ausgelegt. Verwenden Sie für klassifizierte explosionsgefährdete Standorte IS
AV Sensoren (880xx-xxx PNs), die anhand der Kontrollzeichnungen in den Handbüchern zu den 911/940 IS
Blind-Durchflussmessern angebracht wurden.
Potenzielle Gefahren in geschlossenen Räumen. Nur qualifiziertes Personal sollte die in diesem Kapitel der
Bedienungsanleitung beschriebenen Aufgaben durchführen.
• Bringen Sie in Rohren mit einem Durchmesser von weniger als 61 cm (24 Zoll) nicht mehr als
einen Sensor an. Mehrere Sensoren in kleineren Rohren können in der Nähe der Sensoren
turbulente oder beschleunigte Durchflüsse erzeugen, die wiederum zu ungenauen Messungen
führen.
• Befestigen Sie den Sensor so nah wie möglich an der Rohrsohle. Dadurch erhalten Sie die
genauesten Messungen bei geringer Geschwindigkeit.
• Überwachen Sie nicht den Durchfluss direkt an den Rohrsohlen von Kontrollschächten. Der beste
Standort für den Sensor ist der drei- bis fünffache Durchmesser (bzw. die Höhe) des
Abflusskanals stromaufwärts von Kontrollschächten.
• Platzieren Sie Überwachungsstandorte so weit wie möglich von zuführenden Abzweigungen
entfernt, um Störungen durch Turbulenzen zu vermeiden.
• Objekte wie Steine, Rohrverbindungen oder Ventilschäfte erzeugen Turbulenzen und generieren
Durchflüsse mit hoher Geschwindigkeit in der Nähe des Objekts. Vergewissern Sie sich, dass der
Bereich vom zwei- bis vierfachen Rohrdurchmesser vor dem Befestigungspunkt des Sensors frei
ist von Hindernissen. Größte Genauigkeit erhalten Sie, wenn es innerhalb des fünf- bis
zehnfachen Rohrdurchmessers keine Störungen im Durchfluss gibt.
• Nutzen Sie keine Standorte mit Durchflüssen geringer Geschwindigkeit, an denen
Schlickansammlungen an der Rohrsohle oder im Kanal entstehen. Schlickansammlungen in der
Nähe des Sensors können das Dopplersignal blockieren und ungenaue Sensor- und
Höhenmessungen verursachen.
• Nutzen Sie keine Standorte mit tiefen und schnellen Durchflüssen, an denen die Befestigung des
Sensors schwierig oder gefährlich wäre.
88 Deutsch
3 Anschlussdose
4 Befestigungsschrauben (6 x)
G E F A H R
G E F A H R
