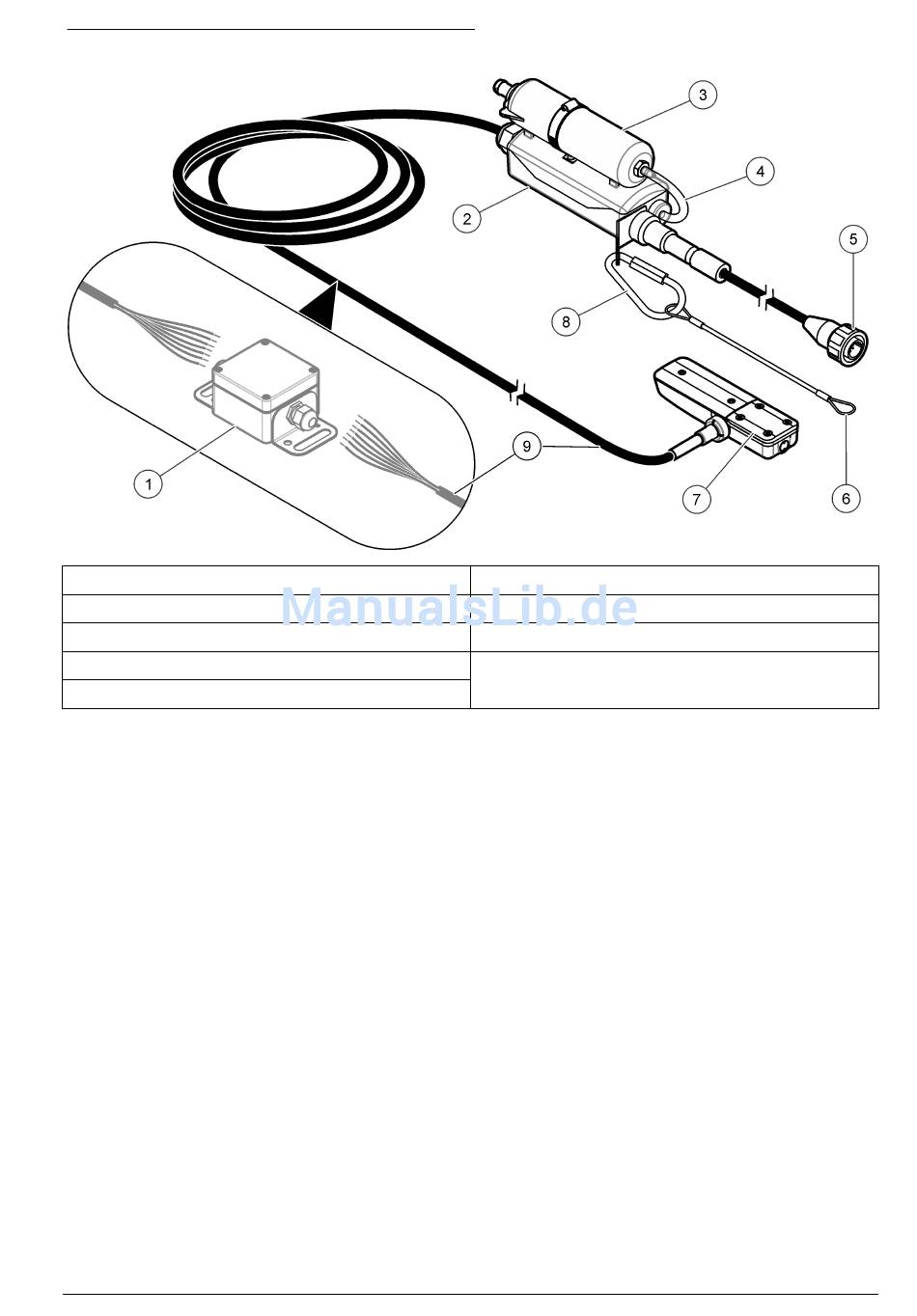

Figura 1 Sensor de área velocidade submerso
1 Caixa de junção (opcional)
2 Cubo do dessecante
3 Recipiente do dessecante
4 Tubo de referência do ar
5 Conector
Teoria de operação
O sensor funciona como um sensor de área velocidade e segue a equação de continuidade.
Taxa de vazão = área molhada x velocidade média
O transdutor de pressão do sensor converte a pressão da água em medida de nível. A medida de
nível e a geometria do canal inserida pelo usuário são usadas para calcular a área úmida da
corrente de fluxo.
O sensor também contém dois transdutores ultrassônicos: um é um transmissor e o outro é um
receptor. Um sinal de 1 MHz é transmitido e refletido de partículas na corrente de fluxo. O sinal
refletido é recebido e sua frequência é desviada pela mudança do Doppler proporcional à velocidade
das partículas na corrente de fluxo. O registrador de vazão converte o desvio do Doppler, presente
nos sinais ultrassônicos retornados, em uma medida de velocidade.
Componentes do produto
A Figura 2 mostra os itens que vêm na embalagem original. Caso os componentes estejam
danificados ou faltando, entre em contato com o fabricante.
6 Correia
7 Sensor AV submerso
8 Clipe do mosquetão
9 Cabo do sensor
