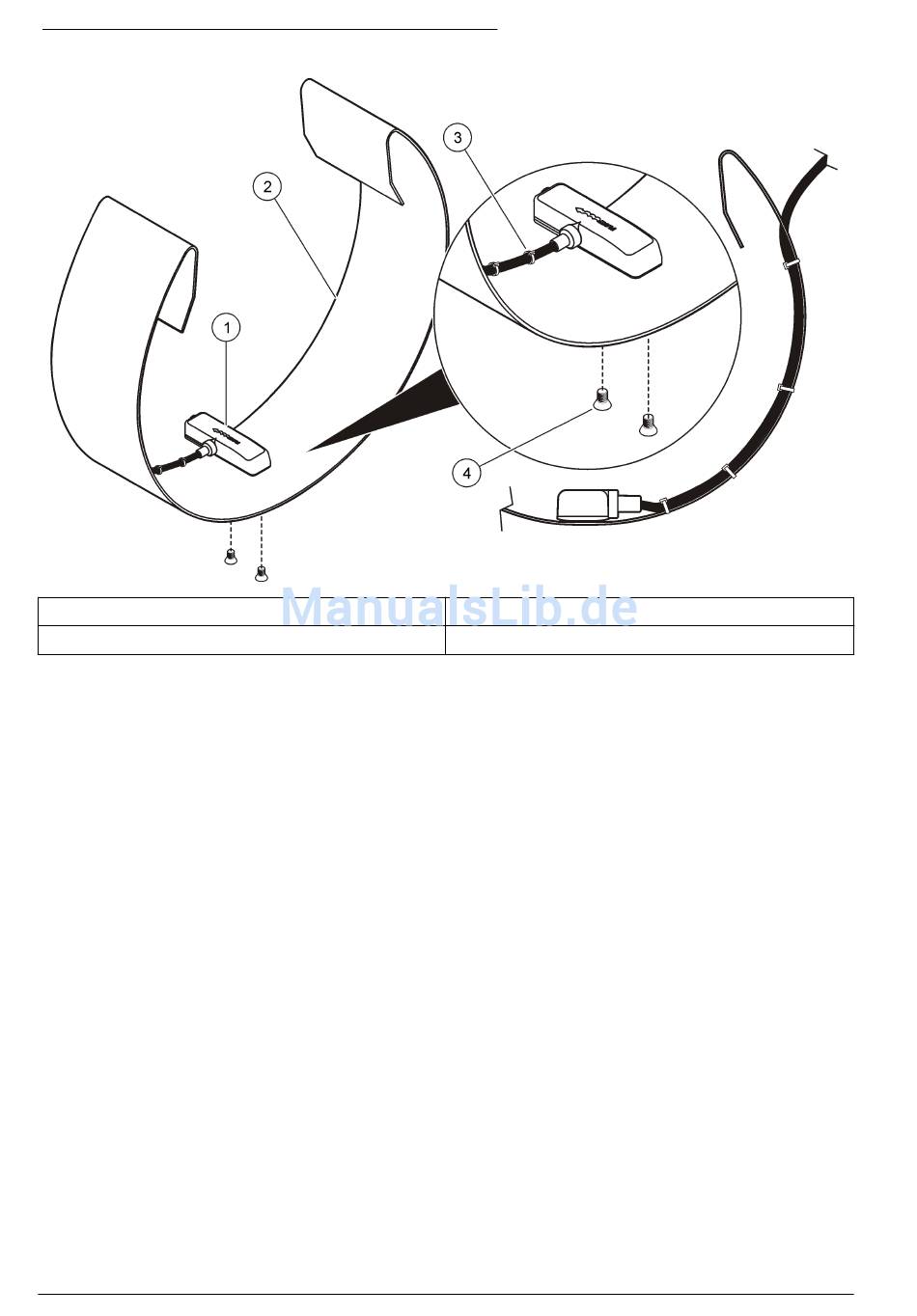

Figure 6 Fixation du capteur à la bande de montage
1 Capteur
2 Bande de montage
Installation du capteur et de la bande de montage dans le tuyau
1. Positionnez le capteur dans l'écoulement.
une configuration en aval standard et une configuration capteur inversé en aval.
Pour déterminer la meilleure configuration selon le site, reportez-vous à
d'informations sur les configurations, reportez-vous au manuel de l'enregistreur correspondant.
2. Faites glisser la bande de montage le plus loin possible à l'intérieur du tuyau pour éviter un
rabattement à proximité de l'extrémité du tuyau.
3. Placez le capteur au point le plus bas du canal. S'il y a trop de boue au bas du tuyau, tournez la
bande dans le tuyau jusqu'à ce que le capteur sorte de la boue. Reportez-vous à
32 Français
3 Câble du capteur
4 Vis (2)
Figure 7 illustre une configuration en amont standard,
Tableau 1. Pour plus
Figure 8.
