Montage/Anschlussbelegung RF NetManager

Anschlussbelegung RF NetManager

Pin Signal
1 U = +12V DC Ausgang oder
ext
12V – 24V DC Eingang
2 GND (für Power und RS232)
3 TxD RS232 bzw. Eingang 2
4 RxD RS232 bzw. Eingang 1
5 Tx+ Ethernet
6 Tx- Ethernet
7 Rx+ Ethernet
8 Rx- Ethernet
9 Schirm Ethernet
10 SPA Ethernet PoE
11 SPB Ethernet PoE
12 Ausgang
13 Ausgang
9 10 11

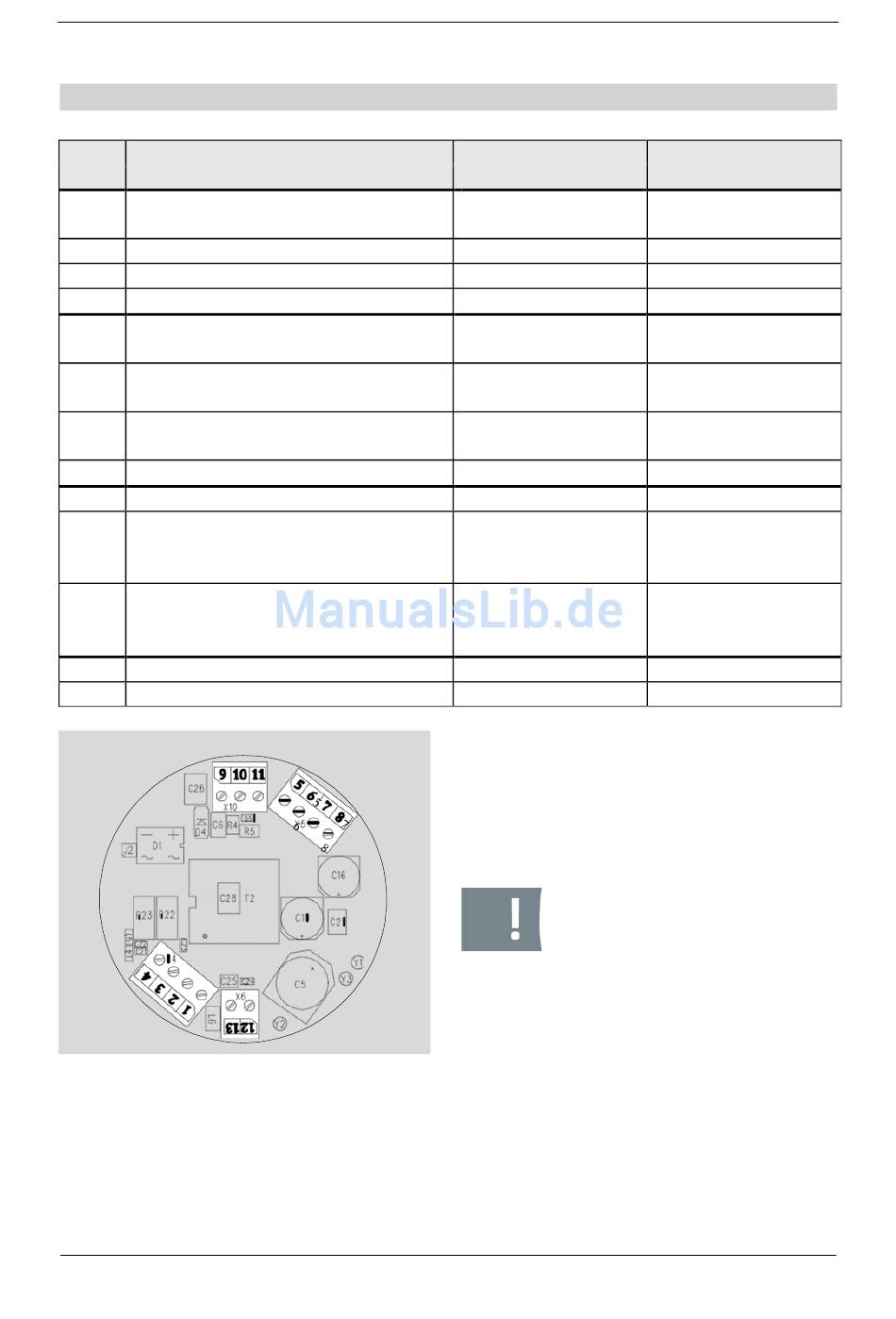

Abb.: Bestückungsseite
6 / 28
Ethernet Standard Ethernet Standard
EIA/TIA-T568A
Ader 1
(weiß/grün)
Ader 2
(grün)
Ader 3
(weiß/orange)
Ader 6 (orange)
Ader 7 (weiß/braun)
+
Ader 8 (braun)
Ader 4 (blau)
+
Ader 5 (weiß/blau)
Auf der Bestückungsseite befinden sich
vier steckbare Anschlussklemmen.
Die Kontaktpins sind von 1 bis 13
durchnummeriert, so dass Sie die
Klemmen einfach zuordnen können.
Achtung! Ziehen Sie die
Schrauben der Anschluss-
Klemmen nicht an, solange
die Klemmen aufgesteckt
sind. Sie könnten die
Kontaktpins beschädigen.
EIA/TIA-T568B
Ader 1
(weiß/orange)
Ader 2
(orange)
Ader 3
(weiß/grün)
Ader 6 (grün)
Ader 7 (weiß/braun)
+
Ader 8 (braun)
Ader 4 (blau)
+
Ader 5 (weiß/blau)
