Montage der Dachanbindung
Dachhaken als Sparrenanker montierten
WARNUNG: Anlagenschaden durch Bruch des Dachha-
kens!
▶ Dachhaken-Unterteil in das obere Loch umstecken.
▶ Dachhaken-Unterteil [1] in das obere Loch umstecken [2]. Mutter
noch nicht festdrehen.
1
6720640298-05.1ST

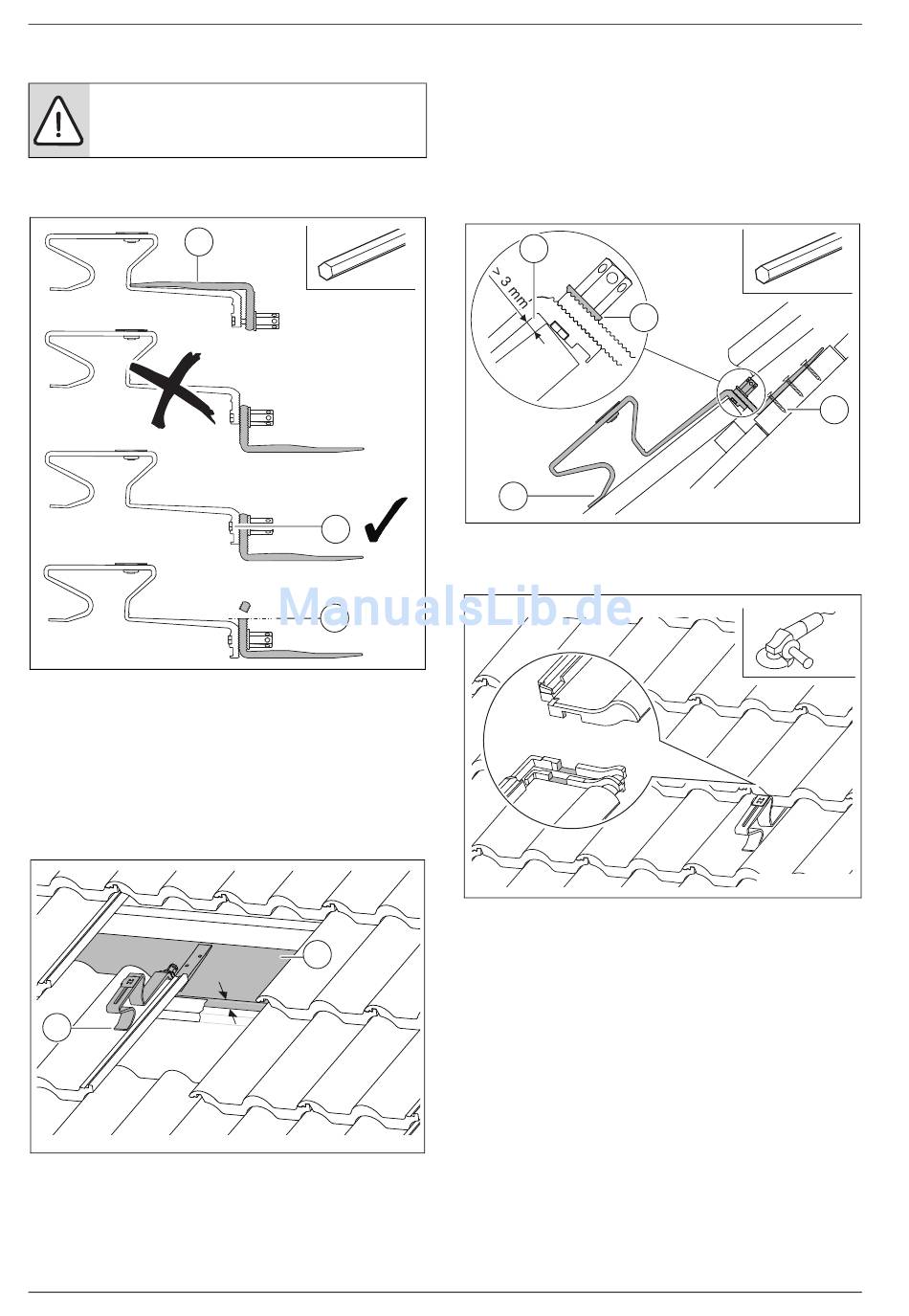

Bild 26
[1] Dachhaken-Unterteil
[2] Oberes Loch verwenden
[3] Abtrennen, wenn erforderlich
▶ Wenn erforderlich, auf den Sparren ausreichend tragfähige Bretter/
Bohlen (Mindeststärke: 30 mm) befestigen [1]. Wenn erforderlich,
Konterlattung in diesem Bereich entfernen.
▶ Abstützung vorne [2] so auf den Dachziegel legen, dass die Abstüt-
zung bei Belastung in einem Wellental aufliegt.
2
Bild 27 Sparrenanker auf Brett/Bohle befestigt
14
2
3
1
> 30 mm
6720640298-56.2ST
Der Dachhaken benötigt an der Dachziegeloberkante etwas Spiel [1].
▶ Wenn erforderlich, Dachziegel oben anpassen.
▶ Damit der Dachhaken vorne auf dem Dachziegel aufliegt [4], den
Dachhaken bei Bedarf am Unterteil mit Brettern/Bohlen unterfüttern.
▶ Wenn die verzahnte Unterlegscheibe [2] in der Verzahnung des Dach-
haken-Unterteils greift, Mutter festdrehen.
▶ Unterteil mit drei bauseitigen, geeigneten Schrauben am Sparren
(Bretter/Bohlen) befestigen [3].
1
4
Bild 28
▶ Damit kein Flugschnee eindringen kann, Auflagepunkte der Dachzie-
gel vorsichtig entfernen.
Bild 29 Profilierte Dachziegel
2
6720640298-55.1ST
6720803995-24.1ST
