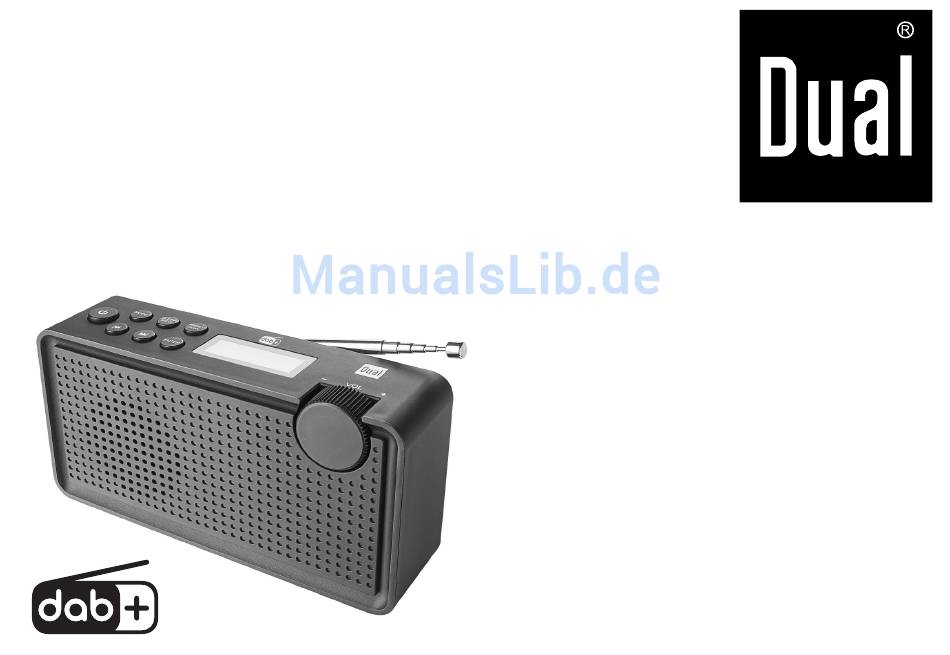

- Seite 1 DAB 85 V1_07-18 Portables Stereo DAB+/UKW-Radio DAB 85 Bedienungsanleitung...
-
Seite 2: Das Vorwort
Gerät wieder einschalten, das Gerät ist betriebsbereit. Ersatzeile & Zubehör: Die Verfügbarkeit von passendem Zubehör und Ersatzteilen für Ihr Gerät können Sie rund um die Uhr unter http://www.dual-shop.de/ersatzteile-zubehoer/ erfragen. Verwenden Sie das USB-Ladekabel zum Bitte beachten Sie, dass wir nur an eine Anschrift innerhalb von Deutschland versenden können. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Die DAB-Funktion ............15 Was ist DAB+ ............... 15 Sicherheit und Aufstellen des Geräts......4 Wie Sie das Gerät im DAB-Modus bedienen.... 16 Aufstellen des Geräts............5 DAB-Suchlauf durchführen ........... 16 Allgemeine Vorsichtsmaßnahmen zu Geräten mit Manuelle Senderwahl / Tuning bei DAB......16 integrierten Akkus ............ -
Seite 4: Sicherheit Und Aufstellen Des Geräts
Sicherheit und Aufstellen des Geräts Sicherheit und Aufstellen des Geräts Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch Wasser in Betrieb. und bewahren Sie diese für spätere Fragen auf. Befol- Stellen Sie keine Behälter mit Flüssigkeit, z.B. -
Seite 5: Aufstellen Des Geräts
Sicherheit und Aufstellen des Geräts Dieses Gerät ist nicht dafür bestimmt, durch Perso- Bitte informieren Sie sich über die örtlichen Bestim- nen (einschließlich Kinder) mit eingeschränkten mungen zu gesonderten Entsorgung von Batterien, physischen, sensorischen oder geistigen Fähigkei- da durch die korrekte Entsorgung Umwelt und Men- ten oder mangels Erfahrung und/oder mangels Wis- schen vor möglichen negativen Folgen geschützt sen benutzt zu werden, es sei denn, sie werden... - Seite 6 Sicherheit und Aufstellen des Geräts den, da Niederschläge von Kondenswasser zur Be- Netzteil nicht mit nassen Händen anfassen, Gefahr schädigung des Gerätes führen können. eines elektrischen Schlages! Sie dürfen das Gerät nur in waagerechter Position Bei Störungen oder Rauch- und Geruchsbildung aus betreiben.
-
Seite 7: Allgemeine Vorsichtsmaßnahmen Zu Geräten Mit Integrierten Akkus
Sicherheit und Aufstellen des Geräts Allgemeine Vorsichtsmaßnahmen zu Lagern Sie das Gerät nicht im nahezu voll aufgela- denen Zustand. Es empfiehlt sich, die Batterie im Geräten mit integrierten Akkus nahezu entladenen Zustand zu lagern. Bei vollständig entladener Batterie besteht die Ge- Benutzen Sie nur den spezifizierten Akku für fahr, dass sie sich überhaupt nicht mehr aufladen dieses Gerät. -
Seite 8: Die Beschreibung Des Geräts
Die Beschreibung des Geräts Die Beschreibung des Geräts Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB 174– Der Lieferumfang 240 MHz (digital). Das Gerät verfügt über je 20 Senderspeicherplätze. Bitte stellen Sie sicher, dass alle nachfolgend aufgeführ- Wenn ein DAB-Sender gefunden bzw. -
Seite 9: Bedienelemente
Die Beschreibung des Geräts Bedienelemente 2 3 4... - Seite 10 Die Beschreibung des Geräts kurz drücken: Einschalten I▹▹ ��I Menü: in Menüs navigieren DAB: Sender wählen lang drücken: Ausschalten des Geräts UKW: Taste lang drücken: Sender- MODE Wahlschalter Digitalradio DAB, suchlauf; Taste kurz drücken: Fre- Analogradio FM quenz manuell einstellen (0,05 MHz- INFO kurz drücken: Informationen einblenden Schritte)
-
Seite 11: Gerät Zum Betrieb Vorbereiten
Gerät zum Betrieb vorbereiten Gerät zum Betrieb vorbereiten Das Gerät schaltet automatisch auf Batteriebetrieb, wenn das USB-Ladekabel (und damit die externe Spannungs- Den integrierten Akku laden versorgung) entfernt wird. Vorsicht! Sie können den Ladezustand des Akkus prüfen. Drücken Die Akkus gehören nicht in Kinderhände. Das Ver- Sie dazu im Betrieb wiederholt die Taste INFO 3, bis die schlucken von Akkus/Batterien kann zu ernsthaften Ladeanzeige "Batterie... -
Seite 12: Antennenempfang Verbessern
Gerät zum Betrieb vorbereiten Antennenempfang verbessern Wie Sie einen Kopfhörer benutzen Die Anzahl und Qualität der zu empfangenden Sender Gehörschäden! hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der DAB-/UKW-Teleskopantenne 10 kann ein ausge- Hören Sie Radio nicht mit großer Lautstärke über Kopf- zeichneter Empfang erzielt werden. -
Seite 13: Wie Sie Allgemeine Geräte-Funktionen Bedienen
Wie Sie allgemeine Geräte-Funktionen bedienen Wie Sie allgemeine Geräte- Hinweis: Falls keine Sender gefunden wurden (im Display er- Funktionen bedienen scheint "Dienst nicht verfügbar"), konnte kein Signal empfangen werden. Verändern Sie dann den Standort Wie Sie das Gerät einschalten des Gerätes und führen Sie den Sendersuchlauf erneut Ziehen Sie vor der Verwendung des Gerätes die durch. -
Seite 14: Wie Sie Die Lautstärke Einstellen
Wie Sie allgemeine Geräte-Funktionen bedienen Wie Sie die Lautstärke einstellen Die Software-Version darstellen Drücken Sie die Taste INFO MENU 3 und halten Sie Drehen Sie -VOL+ 5, um die gewünschte Lautstärke die Taste gedrückt. Wählen Sie mit I▹▹ ��I 8,9 einzustellen. -
Seite 15: Die Dab-Funktion
Die DAB-Funktion Die DAB-Funktion Datenstroms, ohne einen wahrnehmbaren Klangunter- schied für den Hörer (HE AAC v2 - Verfahren als ergän- Was ist DAB+ zendes Kodierungsverfahren für DAB+). DAB+ ist ein neues digitales Format, durch welches Sie Audio Stream kristallklaren Sound ohne Rauschen hören können. Audiostreams sind bei Digital Radio kontinuierliche Daten- Anders als bei herkömmlichen Analogradiosendern werden ströme, die MPEG 1 Audio Layer 2 Frames enthalten und... -
Seite 16: Wie Sie Das Gerät Im Dab-Modus Bedienen
Wie Sie das Gerät im DAB-Modus bedienen Wie Sie das Gerät im DAB- Manuelle Senderwahl / Tuning bei DAB Modus bedienen Drücken Sie die Taste INFO MENU 3 lang. Wählen Sie mit I▹▹ ��I 8,9 Manuell einstellen. DAB-Suchlauf durchführen Bestätigen Sie durch Drücken von ENTER 7. Die Frequenz und die Signalstärke werden dargestellt. -
Seite 17: Die Datenkompression Drc Einstellen
Wie Sie das Gerät im DAB-Modus bedienen Die Datenkompression DRC einstellen Mit I▹▹ ��I 8, 9 Programmplatz 1 – 20 wählen. " Leer " erscheint, wenn der Speicherplatz noch Die Kompressionsrate gleicht Dynamikschwankungen nicht belegt ist. und damit einhergehende Lautstärkevariationen aus. Mit ENTER 7 bestätigen, "... -
Seite 18: Wie Sie Informationen Einblenden
Wie Sie das Gerät im DAB-Modus bedienen Wie Sie Informationen einblenden Drücken Sie die Taste INFO MENU 3 wiederholt. Mehrfaches Drücken der INFO-Taste 3 schaltet durch verschiedene Informationen, wie z.B. DLS, Programmtyp PTY, Frequenz, Audiobitrate, Signal- stärke, Signalfehler, Batteriestatus, En- semble/Multiplexname, Zeit, Datum. -
Seite 19: Ukw-Modus Bedienen
UKW-Modus bedienen UKW-Modus bedienen Die UKW-Sender mit ausreichend starkem Signal wer- den der Reihe nach in die Senderliste der PRESETs UKW/FM-Sender einstellen gespeichert. Dann stoppt der Suchlauf und der erste Sender wird wiedergegeben. Um zu UKW/FM zu schalten, MODE 2 drücken. Hinweis: Im Display erscheint die Frequenz und ggf. -
Seite 20: Wie Sie Ukw-Sender Speichern
UKW-Modus bedienen Wie Sie UKW-Sender speichern Displayanzeigen aufrufen Der Programm-Speicher kann bis zu 20 Stationen im Durch wiederholtes Drücken der Taste INFO MENU 3 FM-Bereich (UKW) speichern. Die gespeicherten Sender können Sie folgende Informationen einblenden: bleiben auch bei Stromausfall erhalten. FM (UKW) - Betrieb Den gewünschten Sender einstellen. -
Seite 21: Wie Sie Das Gerät Reinigen
Wie Sie Fehler beseitigen Wie Sie das Gerät reinigen Wie Sie Fehler beseitigen Wenn das Gerät nicht wie vorgesehen funktioniert, über- prüfen Sie es anhand der folgenden Tabellen. Stromschlag! Wenn Sie die Störung auch nach den beschriebenen Um die Gefahr eines elektrischen Schlags zu vermeiden, Überprüfungen nicht beheben können, nehmen Sie bitte dürfen Sie das Gerät nicht mit einem nassen Tuch oder Kontakt mit dem Hersteller auf. -
Seite 22: Probleme Mit Dem Radio
Wie Sie Fehler beseitigen Probleme mit dem Radio Symptom Mögliche Ursache/Abhilfe Es ist ein Störrauschen zu In der Nähe des Geräts sen- Symptom Mögliche Ursache/Abhilfe hören. det ein Mobiltelefon oder ein Es wird kein Radio- Das Gerät befindet sich nicht im Ra- anderes Gerät störende Ra- sender empfangen. -
Seite 23: Technische Daten
Technische Daten Richtlinien und Normen Hiermit erklärt DGC GmbH, dass der Funkanlagentyp Abmessungen Gerät Dual DAB 85 der Richtlinie 2014/53/EU entspricht. (Breite x Höhe x Tiefe) 160 mm x 51 mm x 85 mm Der vollständige Text der EU-Konformitätserklärung ist Gewicht: ca. -
Seite 24: Wie Sie Den Hersteller Erreichen
Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- D-86899 Landsberg oder Gemeindeverwaltung nach Möglichkeiten einer www.dual.de umwelt- und sachgerechten Entsorgung des Gerätes. Entsorgungshinweise Dieses Gerät ist entsprechend der WEEE-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte Entsorgung der Verpackung gekennzeichnet.
